22.08.2019

Восстановление вала дробилки Metso minerals lt 125

18441

К нам в опытно-механический цех поступил вал дробилки Metso minerals lt 125.

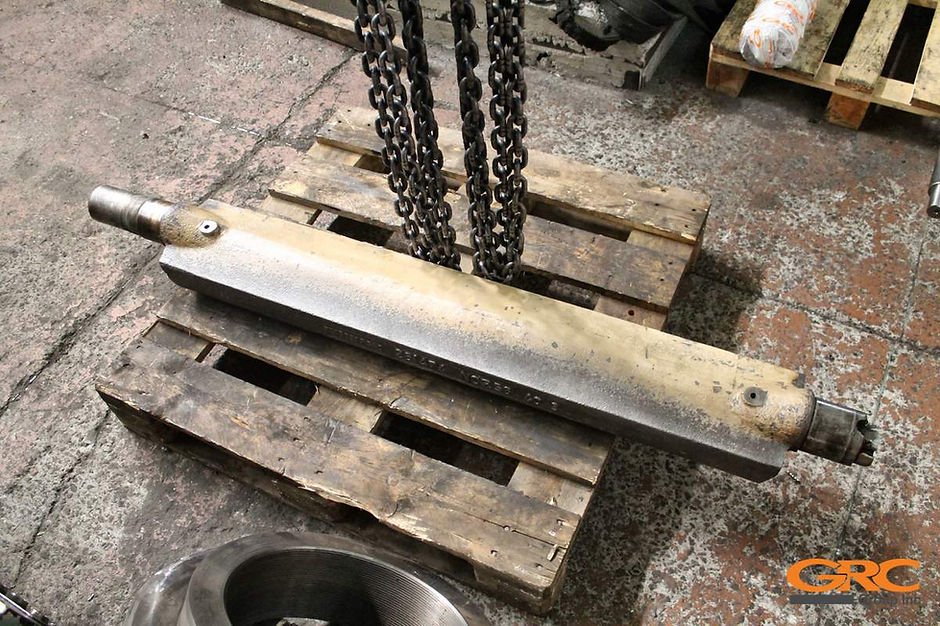

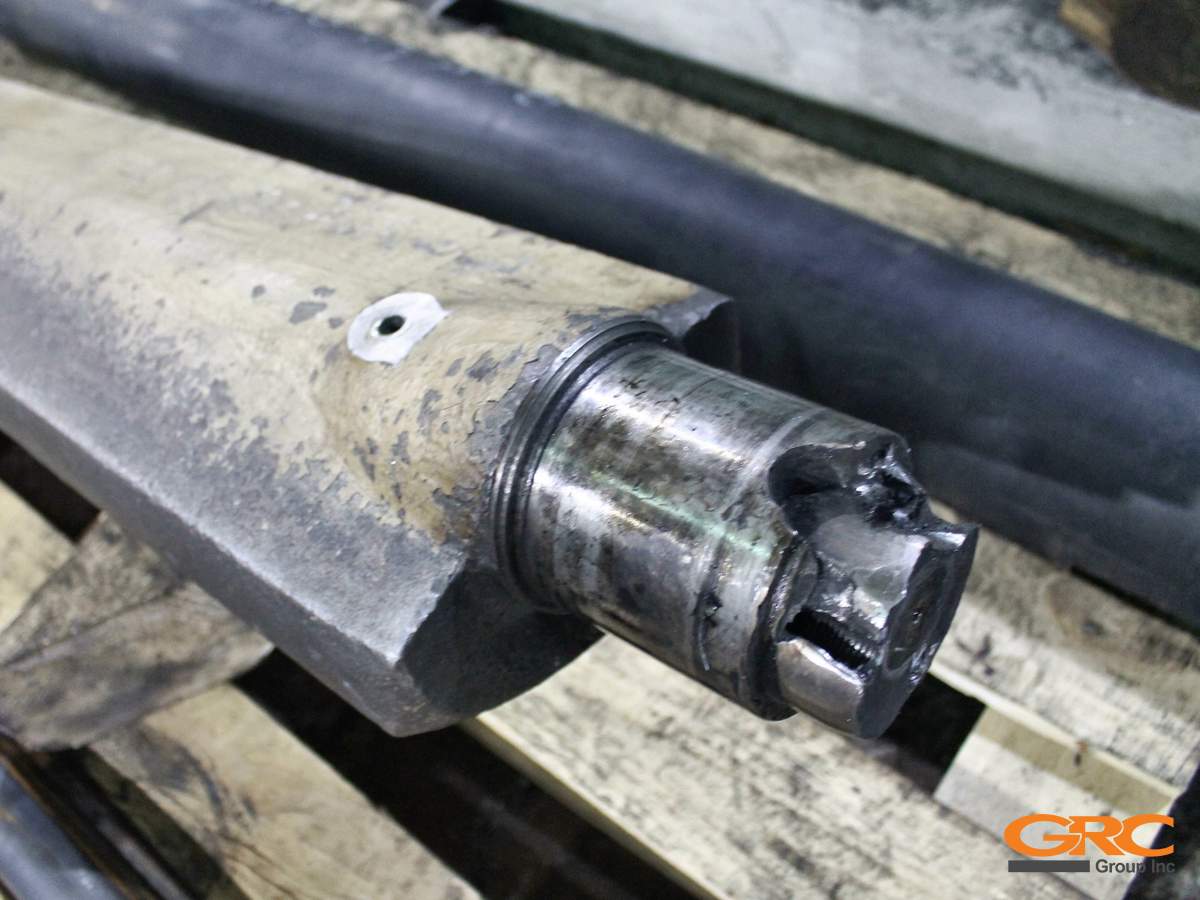

вал дробилки Metso minerals lt 125 до ремонта
вал дробилки Metso до ремонта

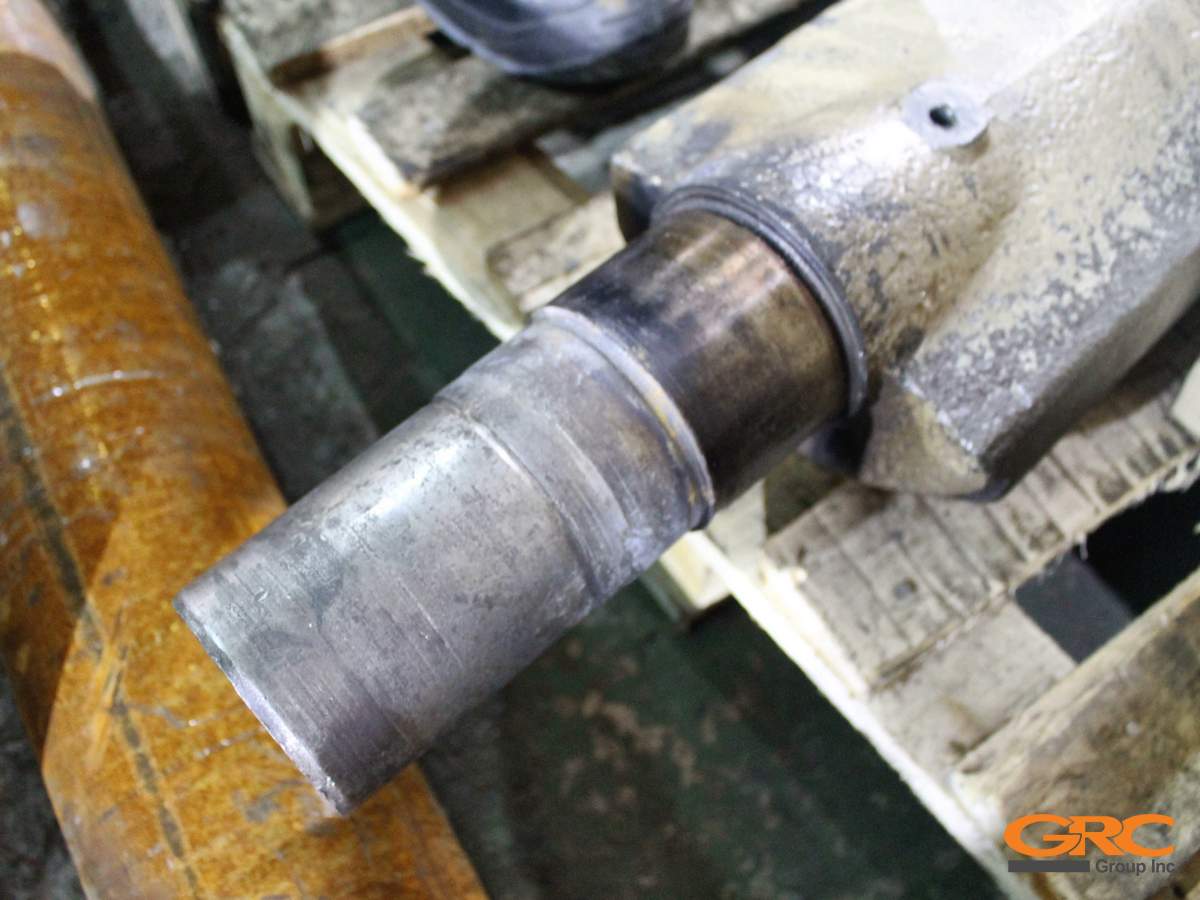

Дефектовка: Износ шейки хвостовика (посадки под подшипник)

На противоположной стороне вала разрушен хвостовик, заломыши и износ посадочной поверхности под подшипник

Задача: Восстановить хвостовики вала (посадки под подшипники, шестерню)

Восстанавливаем вал дробилки по следующим этапам:

➛ Прорабатываем конструкторскую документацию и согласовываем технологию ремонта с заказчиком;

➛ На координатно-расточном станке высверливаем заломыши;

➛ Балансируем вал, чтобы исключить биение при обработке, и протачиваем хвостовики под наплавку;

➛ Наплавляем посадочную поверхность хвостовиков;

➛ Затем токарно восстанавливаем рабочие размеры и посадку шеек под подшипники;

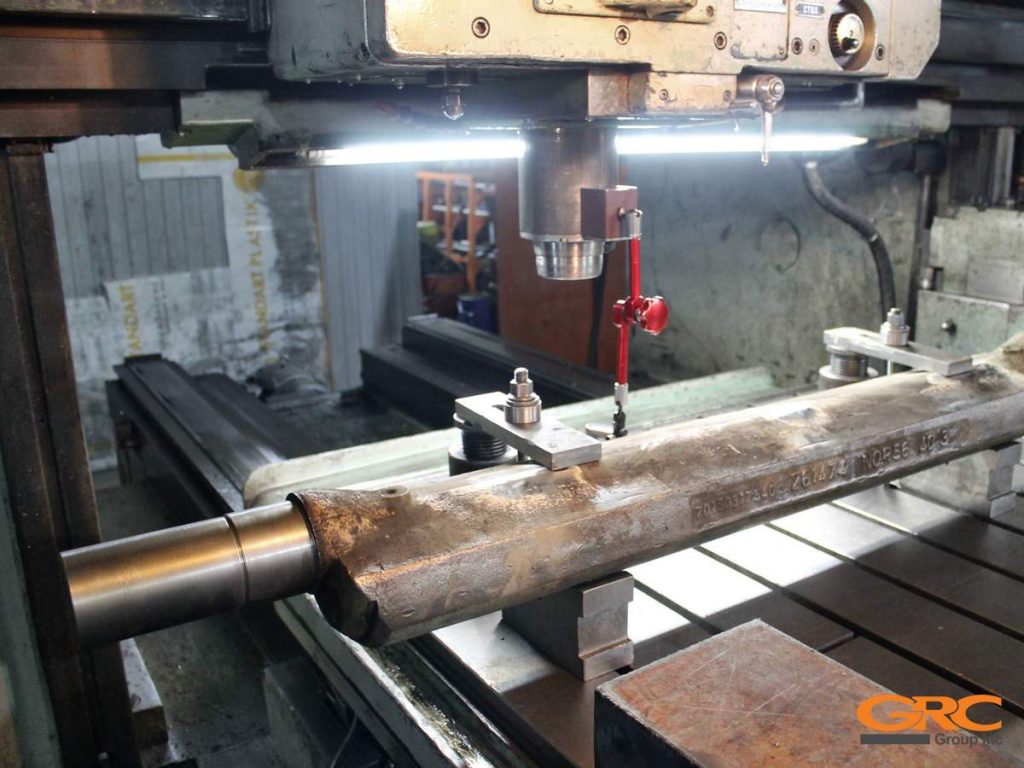

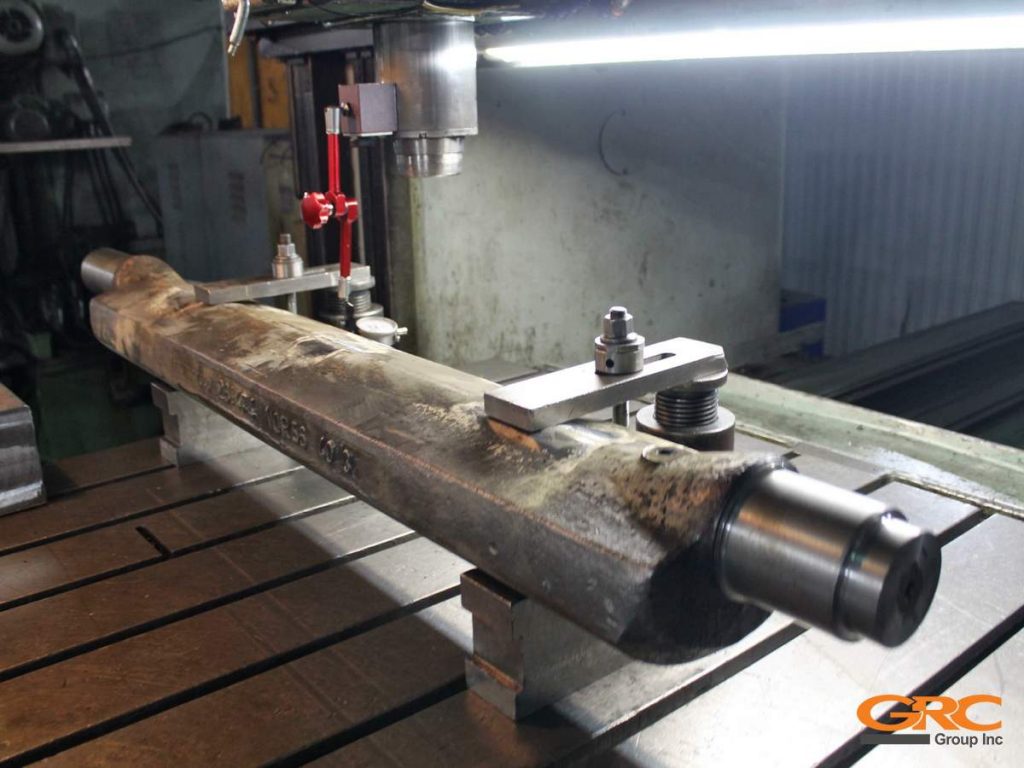

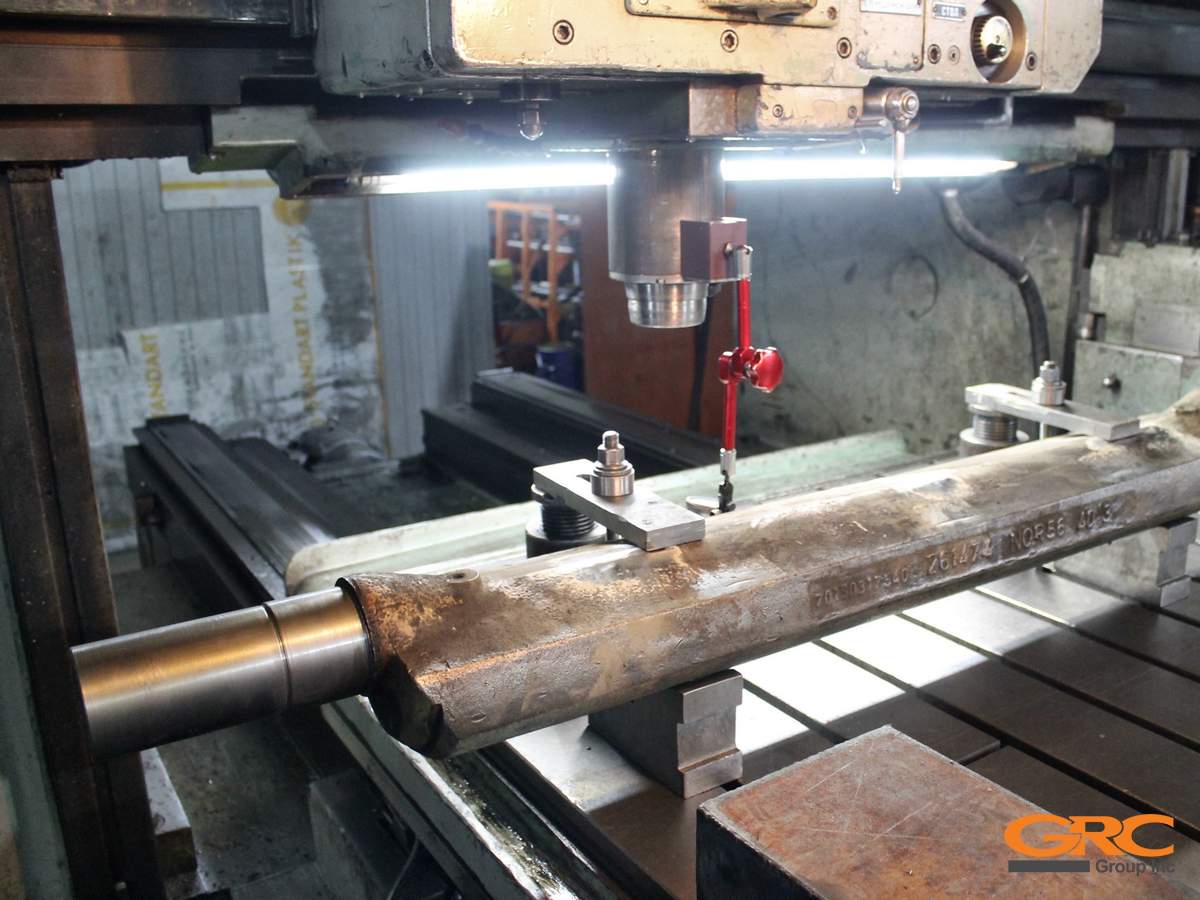

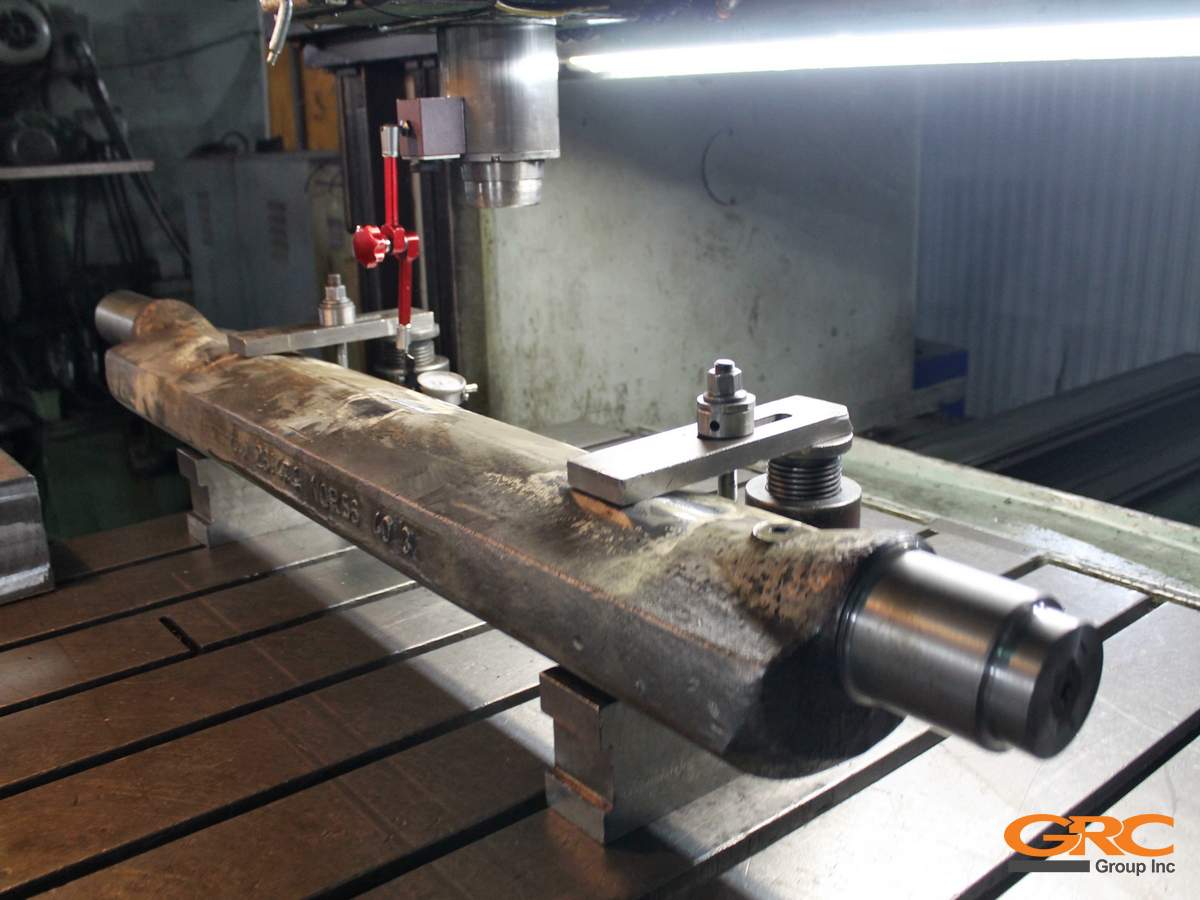

➛ Повторно устанавливаем на КРС, изготавливаем отверстия, резьбу, шпон паз под шестерню;

➛ По окончанию проводим исхоящий контроль, красим и отправляем заказчику.

Фотоотчет о проделанной работе по восстановлению вала дробилки:

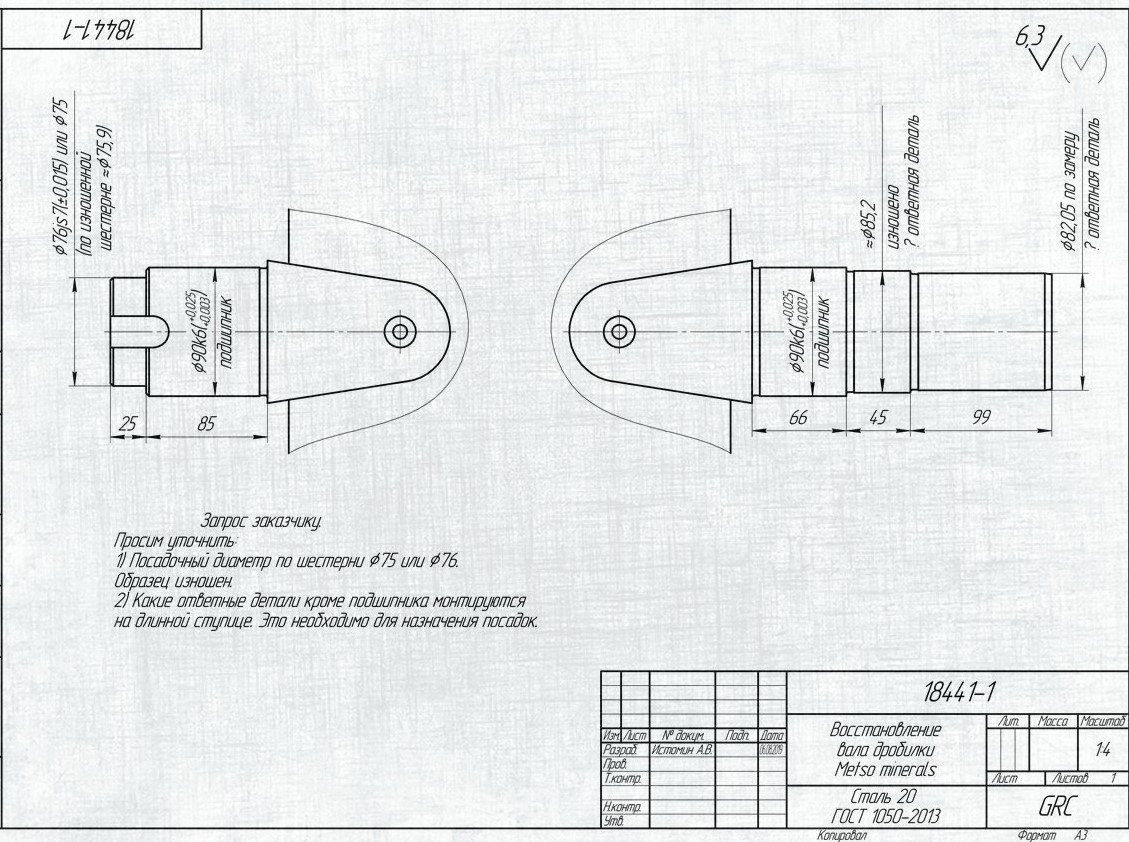

Конструкторская проработка

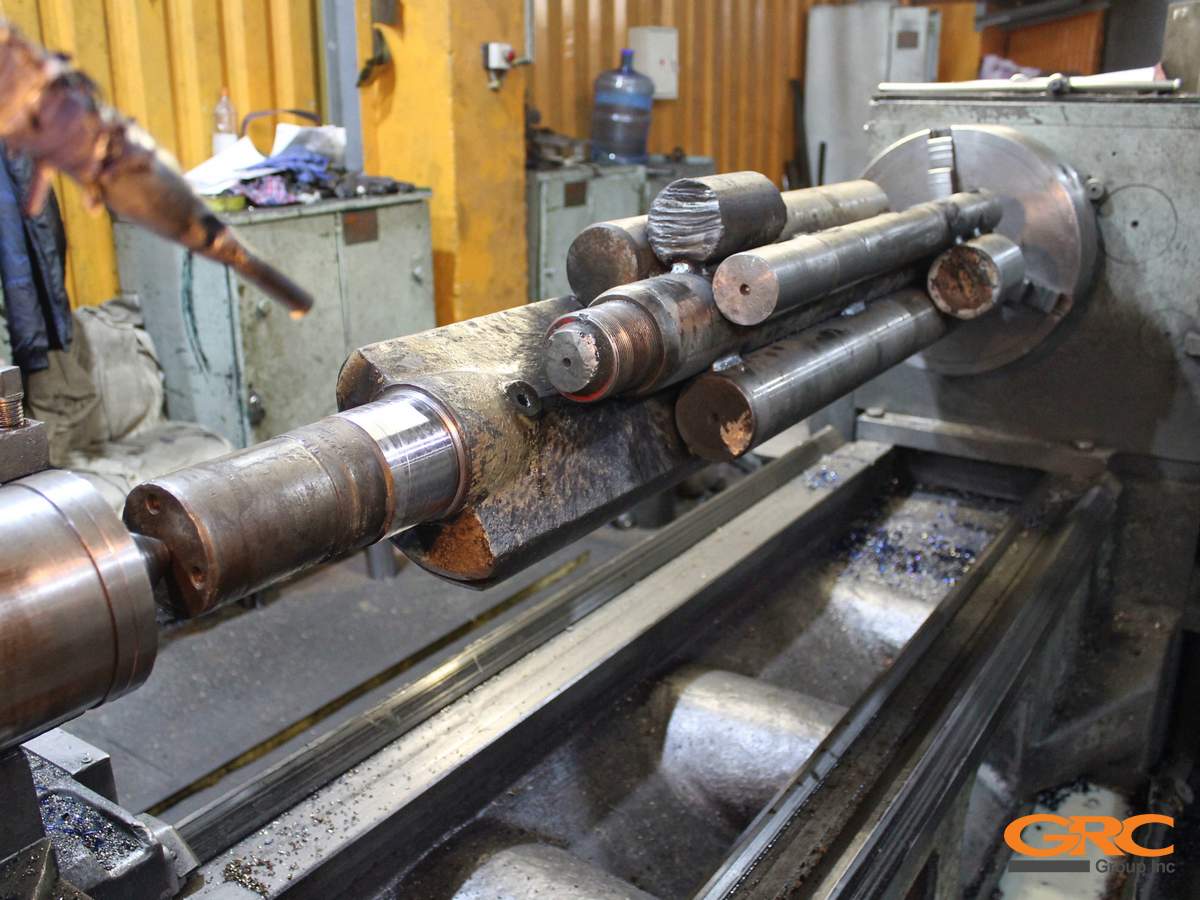

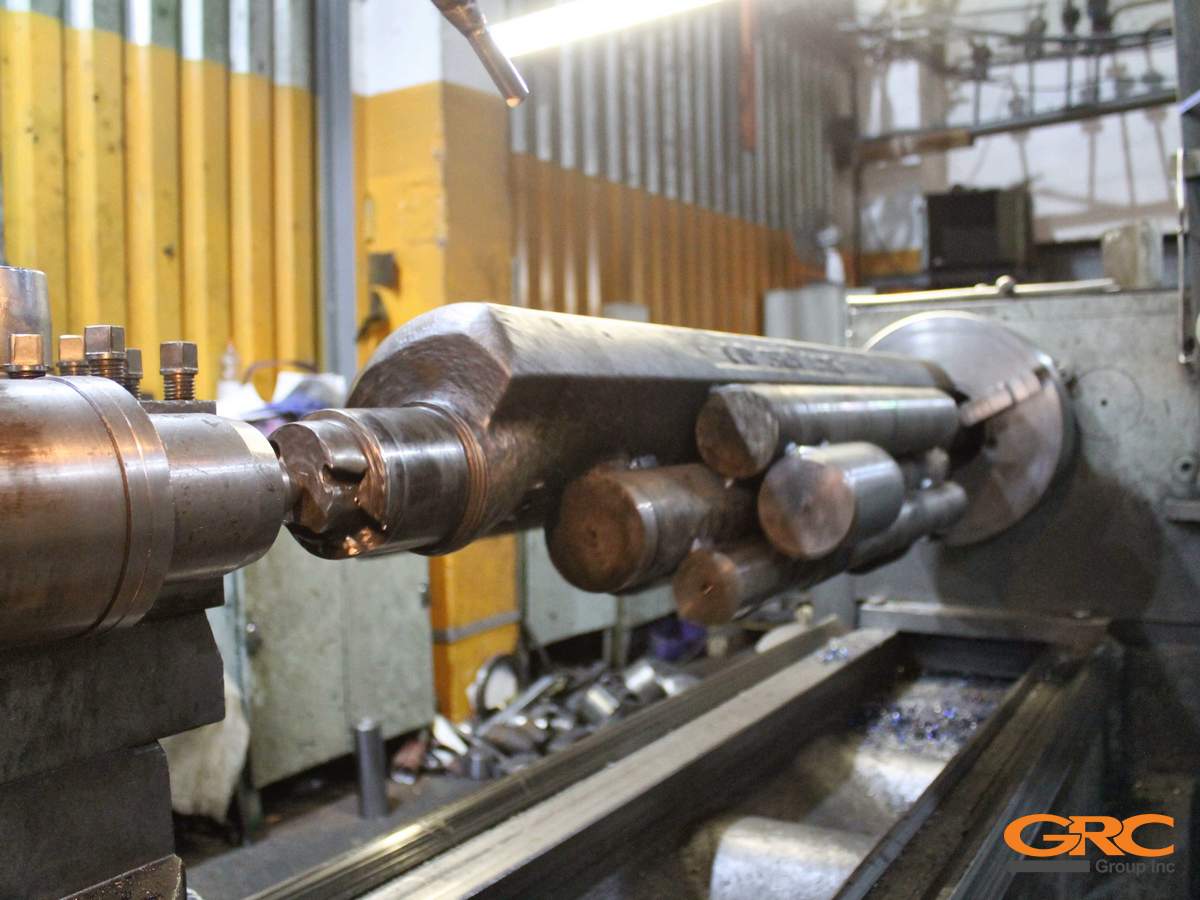

Токарная обработка вала дробилки
Токарная обработка вала дробилки

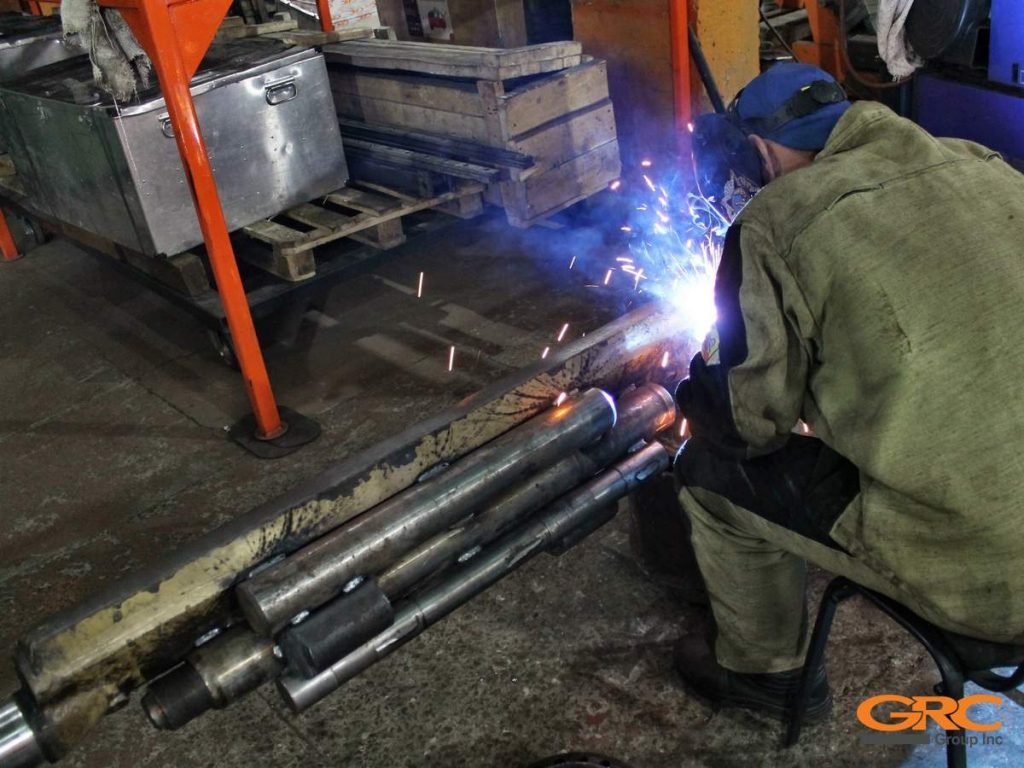

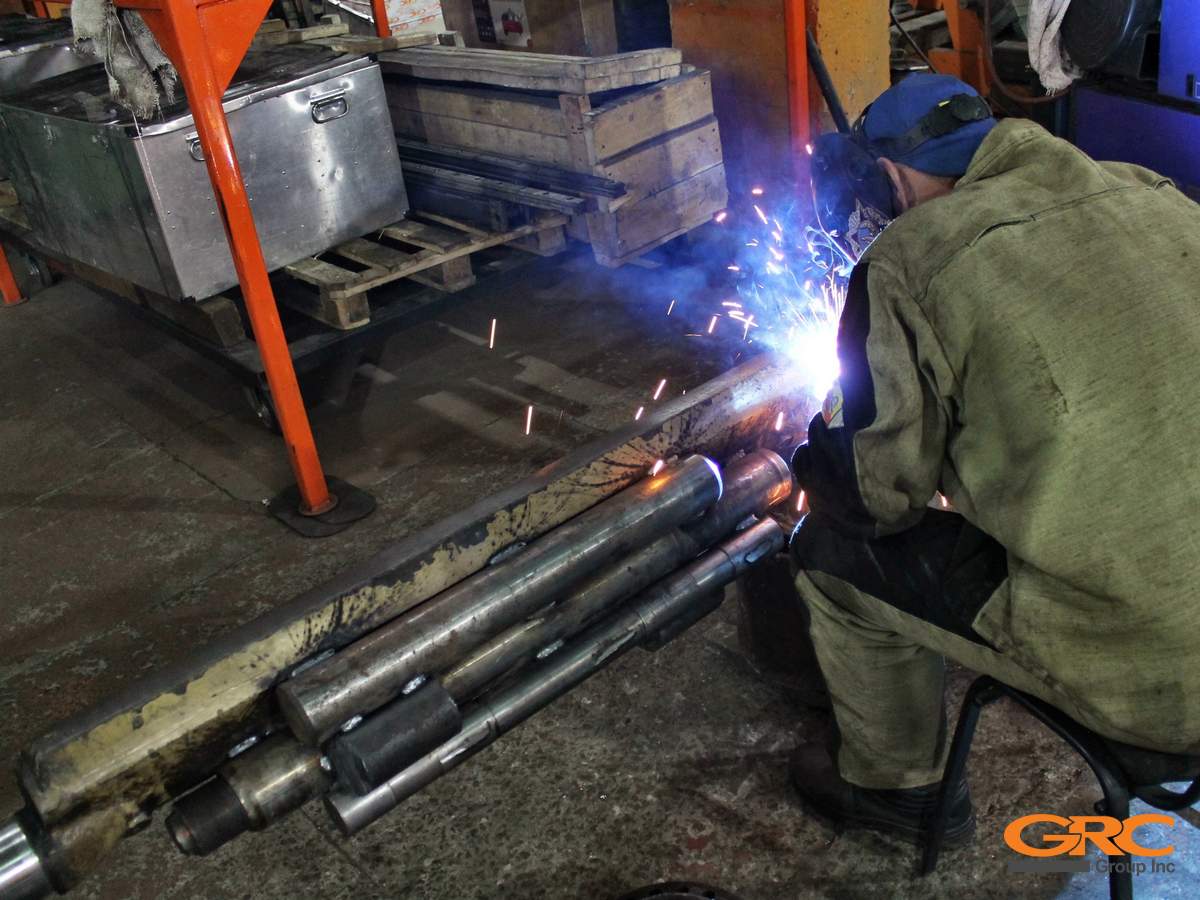

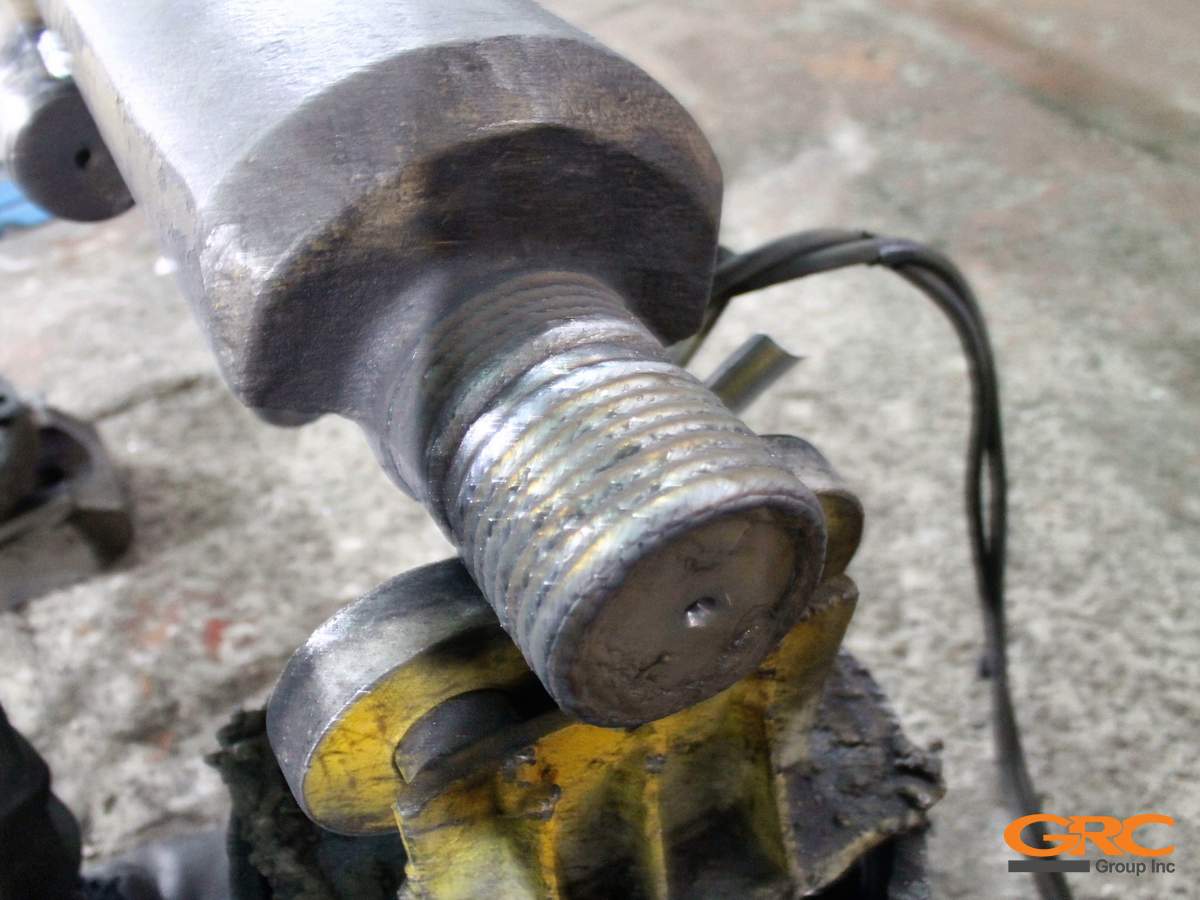

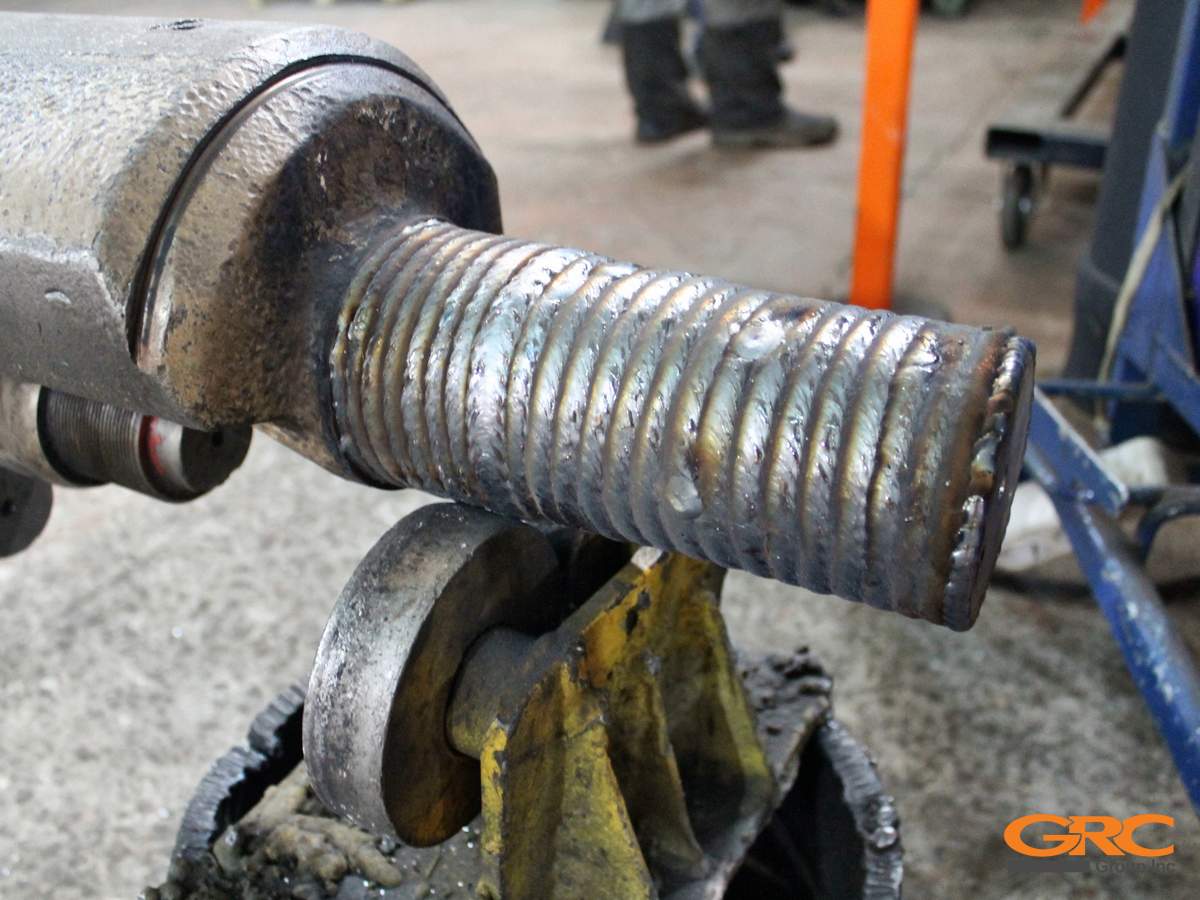

Наплавка цапфы вала дробилки
Наплавка цапфы вала дробилки
Наплавка цапфы вала дробилки
Восстановление вала дробилки
Восстановление вала дробилки

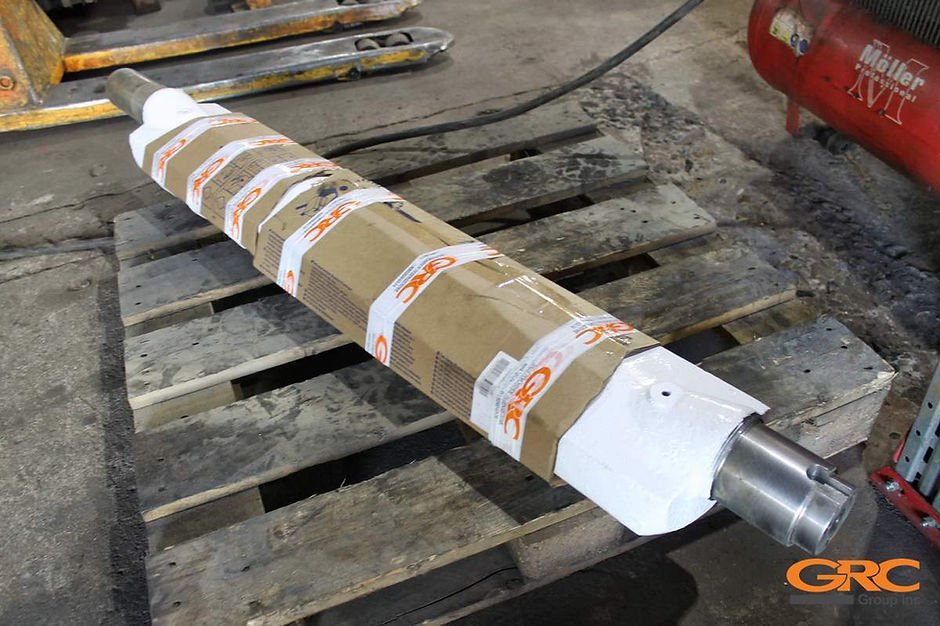

Восстановленный вал дробилки Metso minerals lt 125

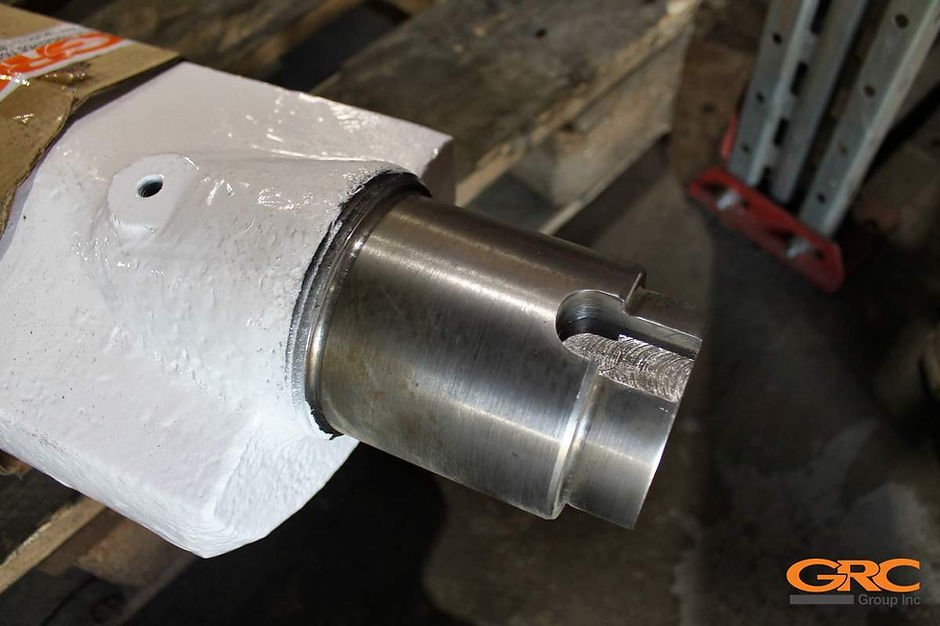

Изготовленный шпон паз вала дробилки Metso minerals lt 125

Автор: Стецов А.К.
