Высокоточные измерения рельсов тележки промежуточного ковша

— Оборудование: рельсы тележки промежуточного ковша (ППС) блюмовой МНЛЗ.

— Задача: контроль геометрических размеров рельсов.

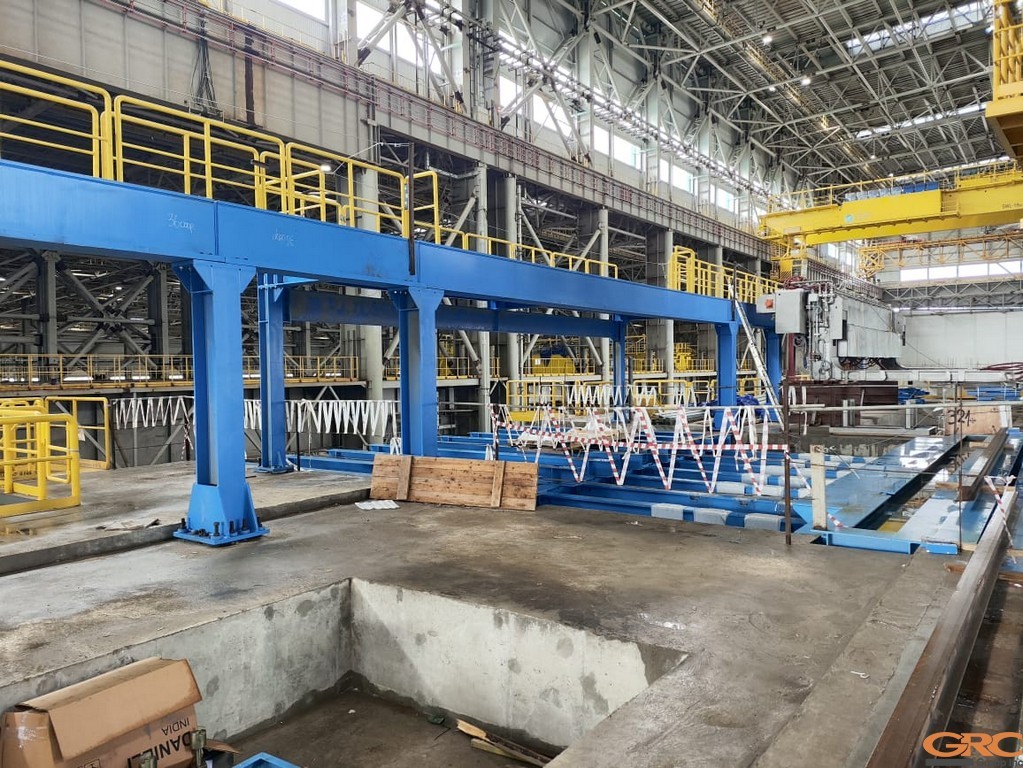

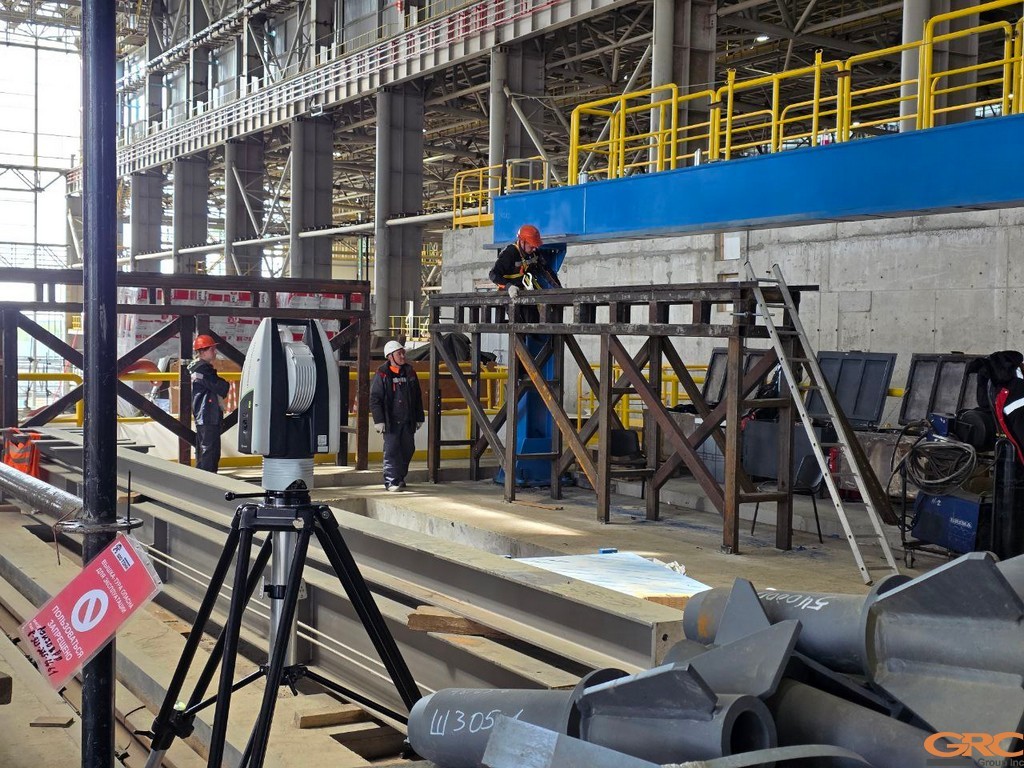

— Инструмент: абсолютный лазерный трекер Leica AT500.

— Точность: ± 0,15 + 5 мкм/м.

Исходные данные:

При монтаже металлоконструкций поставленных подрядчиком по результатам планово-высотной съемки выявлены значительные отклонения геометрических размеров от базового инжиниринга.

Сборочный чертеж допускает перепад высот по всей длине собранных балок в пределах ±2 мм. Фактические измерения после сборки показали перепад от -1 до -15 мм. Отдельные балки  выполнены с нарушением требования по плоскостности.

Наше решение:

Мы предлагаем услугу высокоточных дистанционных измерений промышленной геодезией (лазерные трекеры Leica AT403 и AT500.). Подробнее об этой услуге — в соответствующем разделе. Также мы осуществляем ремонт и монтаж промышленного оборудования с применением мобильных станков. Это дает нам возможность выполнять измерения и механическую обработку любой сложности.

Этапы высокоточных измерений рельсов тележки промежуточного ковша:

1. Подготовка:

⦁ Анализ конструкторской документации.
⦁ Выезд на объект для изучения промышленного оборудования.

2. Измерения и контроль:

⦁ Развертывание геодезической сети привязок по периметру объекта измерений.
⦁ Изготовление необходимой технологической оснастки.
⦁ Создание цифровой модели плоскости установки станка параллельно оси клети.
⦁ Контроль отклонений от заданной плоскости при установке станка.
⦁ Измерение плоскости станка после установки.
⦁ Проведение геодезических измерений обработанных поверхностей станины.

3. Обработка данных и отчетность:

⦁ Обработка полученных геодезических данных в специализированном ПО PolyWorks.
⦁ Сверка результатов с чертежными допусками.
⦁ Предоставление заказчику протокола измерений.
