Изношенный паз «ласточкин хвост» не обязательно восстанавливать до первоначального размера. Если повреждения позволяют, можно удалить выработку, перейти на ремонтную геометрию и изготовить под неё новые сопрягаемые детали. Такую работу мы выполнили при восстановлении барабана намотчика линии резки металла.

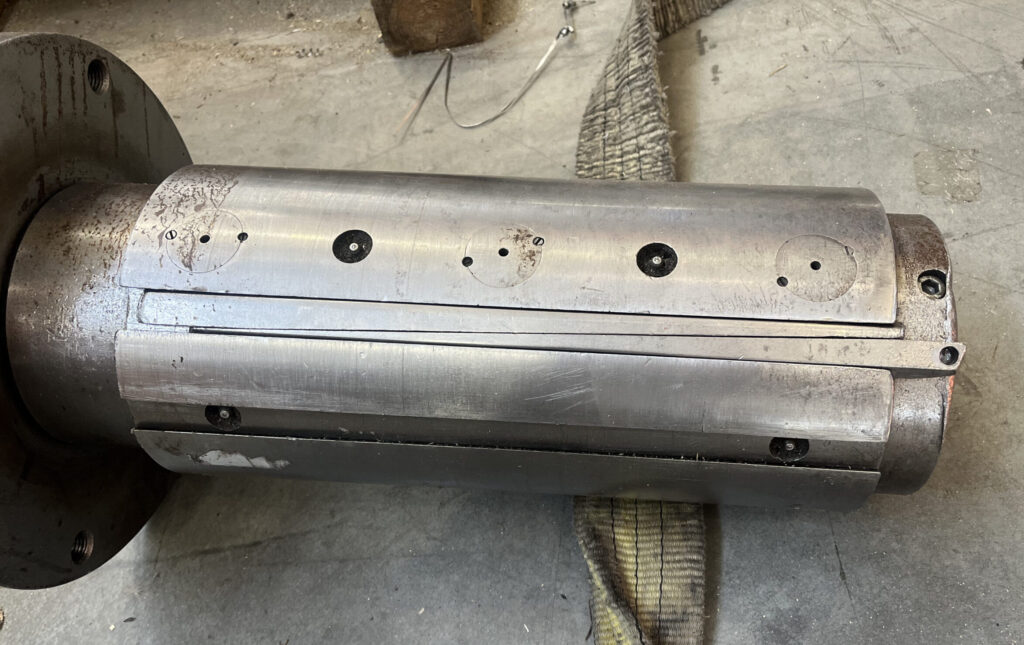

Барабан намотчика используется для смотки металлической ленты после прохождения линии. В его конструкции предусмотрен паз типа «ласточкин хвост», который работает в паре с клиновыми элементами.
В процессе эксплуатации наклонные поверхности соединения воспринимают нагрузку и постепенно изнашиваются. Из-за выработки нарушается геометрия профиля, увеличиваются зазоры и ухудшается прилегание клина.
В нашем случае длина повреждённого паза составляла около 400 мм, исходная ширина — примерно 21 мм, глубина — около 10 мм. Чертежей у заказчика не было, поэтому сначала требовалось провести замеры и оценить состояние детали.

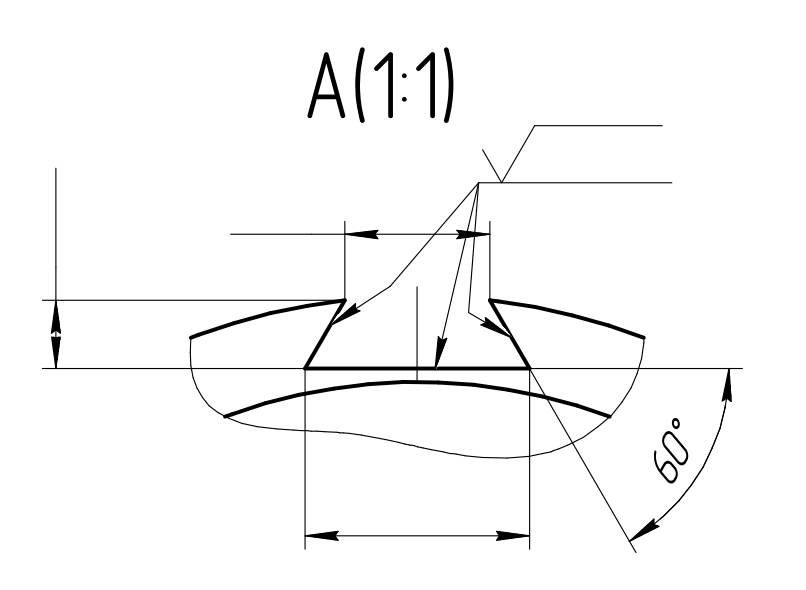

После поступления барабана наш конструктор выполнил необходимые измерения и разработал ремонтный чертёж.
По результатам замеров приняли решение удалить повреждённый металл и сформировать паз в увеличенном ремонтном размере. Это позволило полностью убрать выработку и заново сформировать рабочие поверхности профиля «ласточкин хвост».

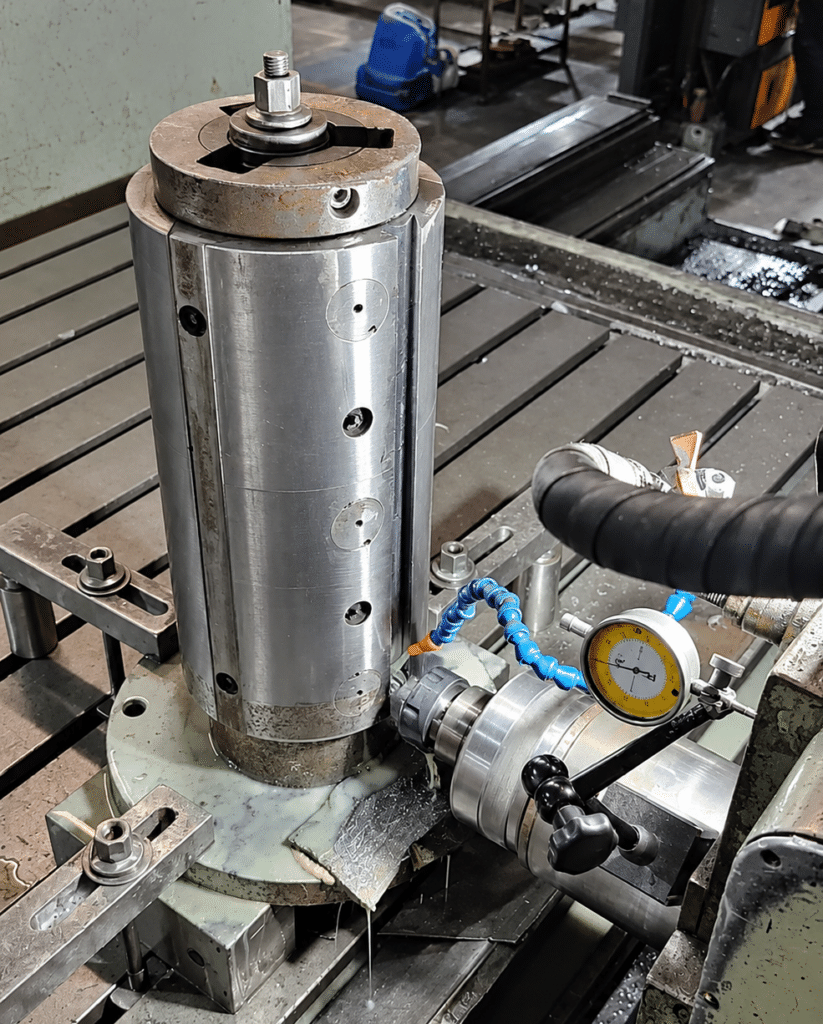

На станке обработали стенки и дно паза «как чисто». Профиль выполнили с углом 60°, предусмотренным ремонтной документацией.

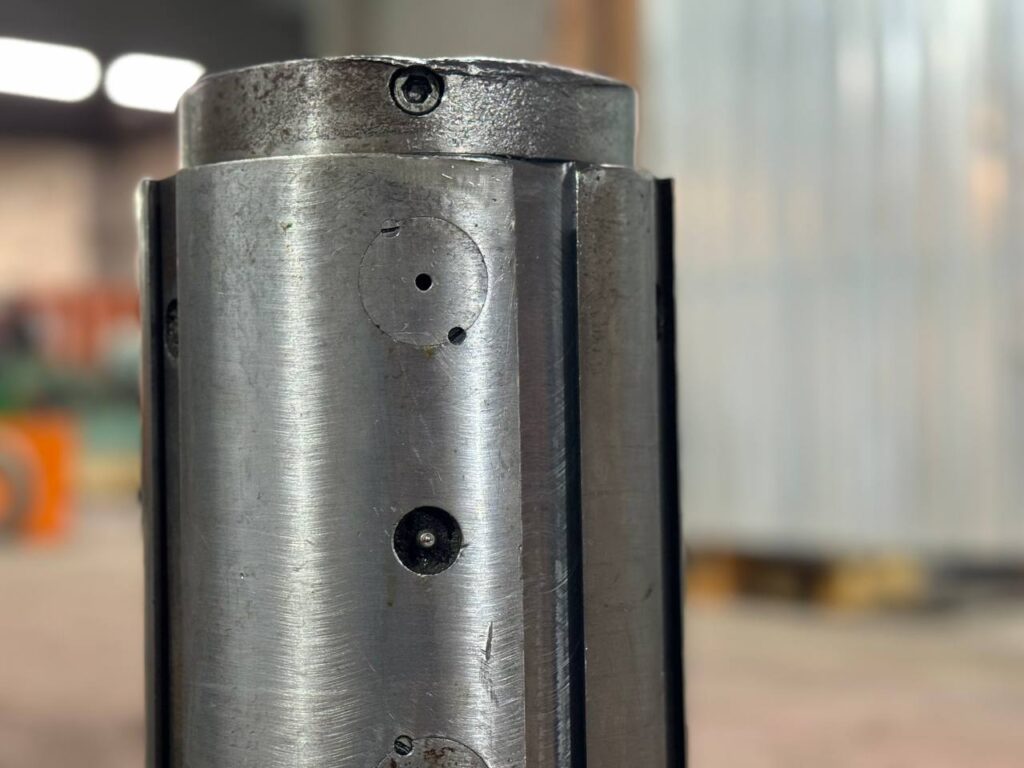

Изношенный паз барабана перефрезеровали в ремонтный размер и восстановили профиль «ласточкин хвост» с требуемой геометрией.
