Изготовление вала дробилки по образцу

В этой публикации мы расскажем о процессе изготовления вала дробилки, который используется в линии гранулирования.

Проект был реализован для крупного промышленного заказчика, одного из лидеров в России в сфере заготовки и переработки лома черных и цветных металлов.

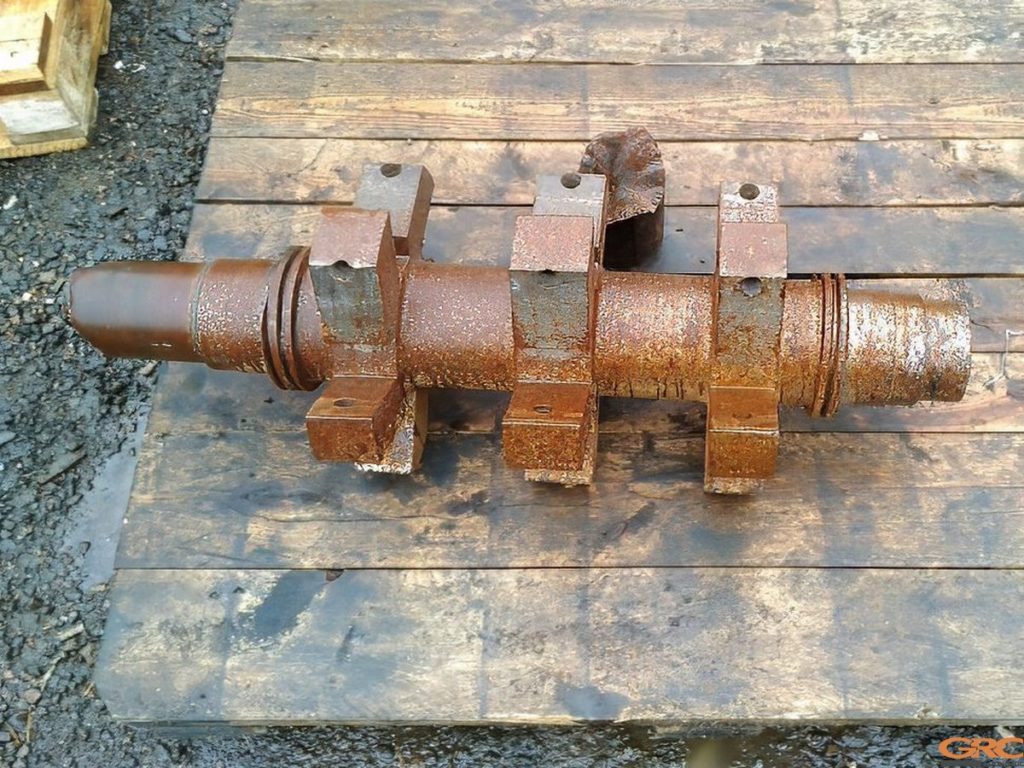

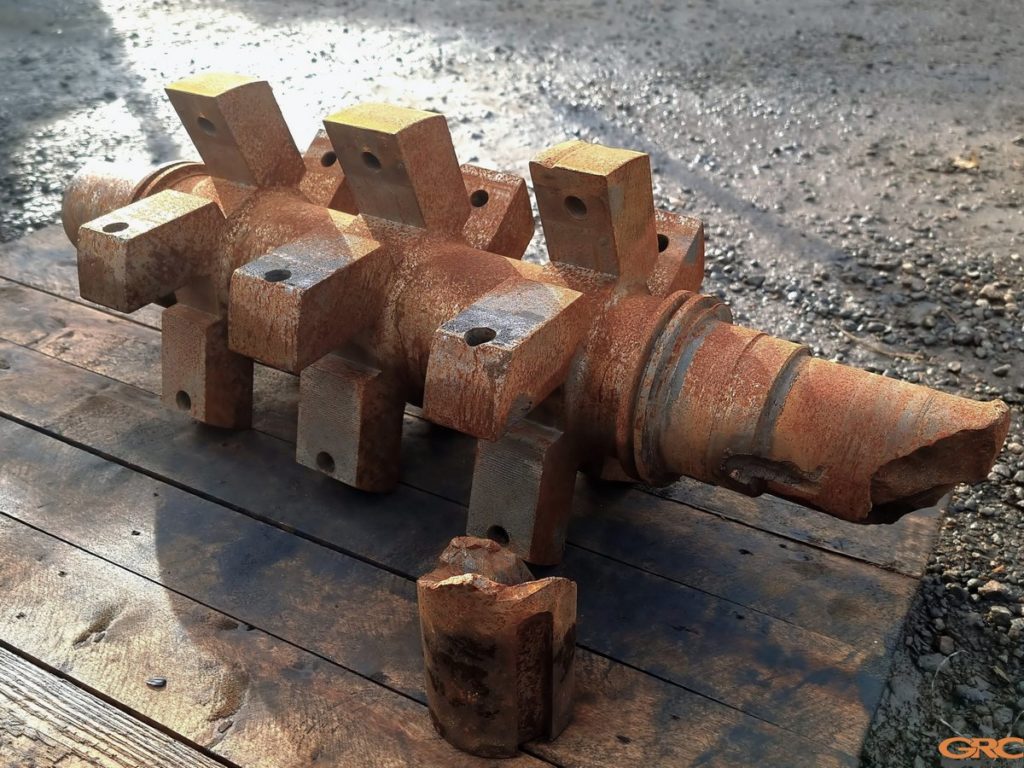

После поступления детали на производственную базу в Щелково наши специалисты конструкторского отдела провели осмотр.

• Механический износ рабочей поверхности;

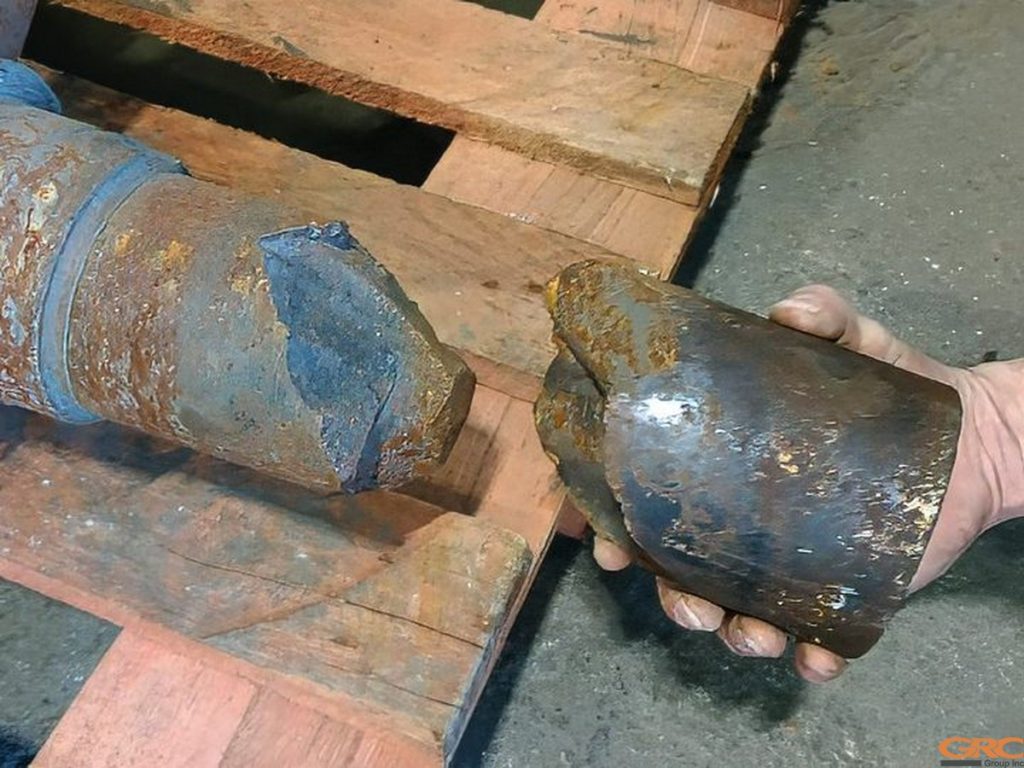

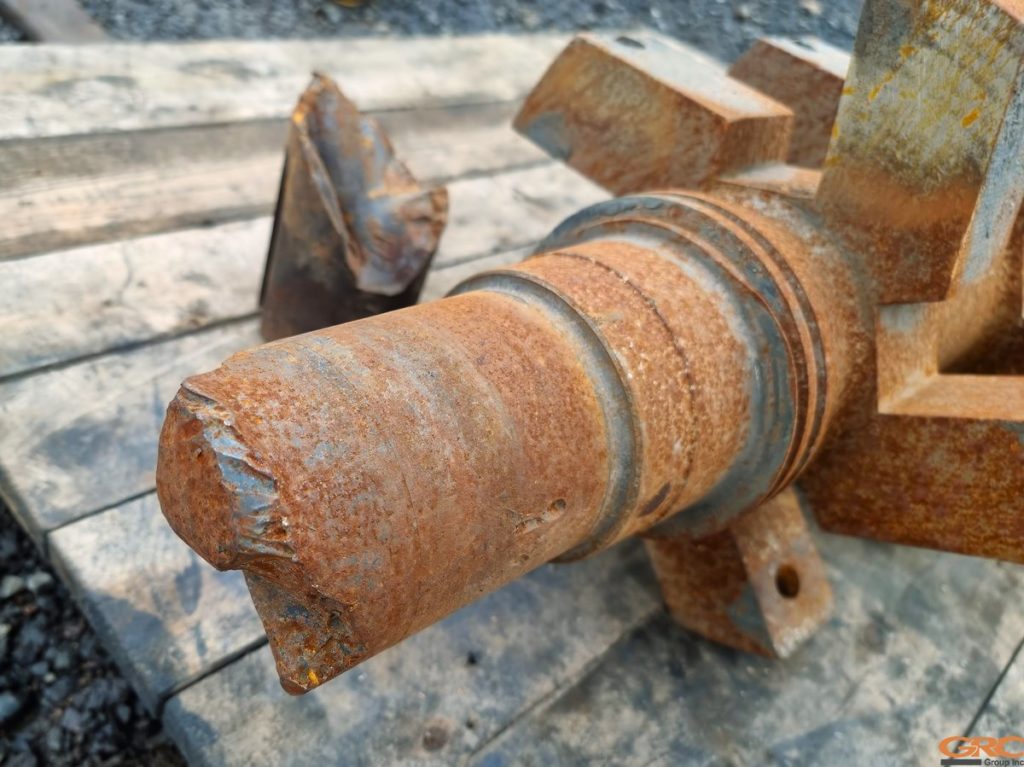

• Один из хвостовиков разрушен;
• На всех поверхностях вала присутствует коррозия.

После завершения дефектоскопии мы перешли к этапу адаптивного производства, который включал анализ документации и проработку технологического процесса.

На этом этапе было установлено, что ремонт вала экономически нецелесообразен.

Учитывая эти факторы, специалисты нашей компании GRC приняли решение об изготовлении нового вала дробилки.

Данный подход позволил снизить затраты заказчика по сравнению с покупкой аналогичной детали за рубежом.

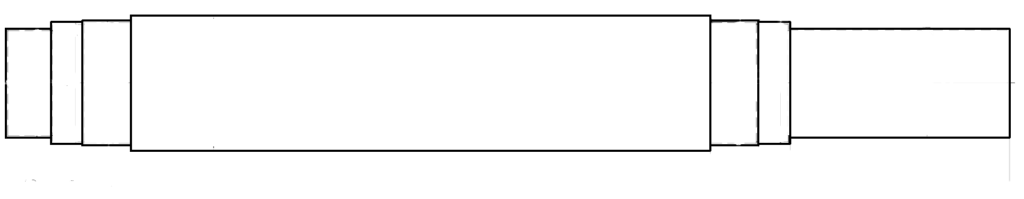

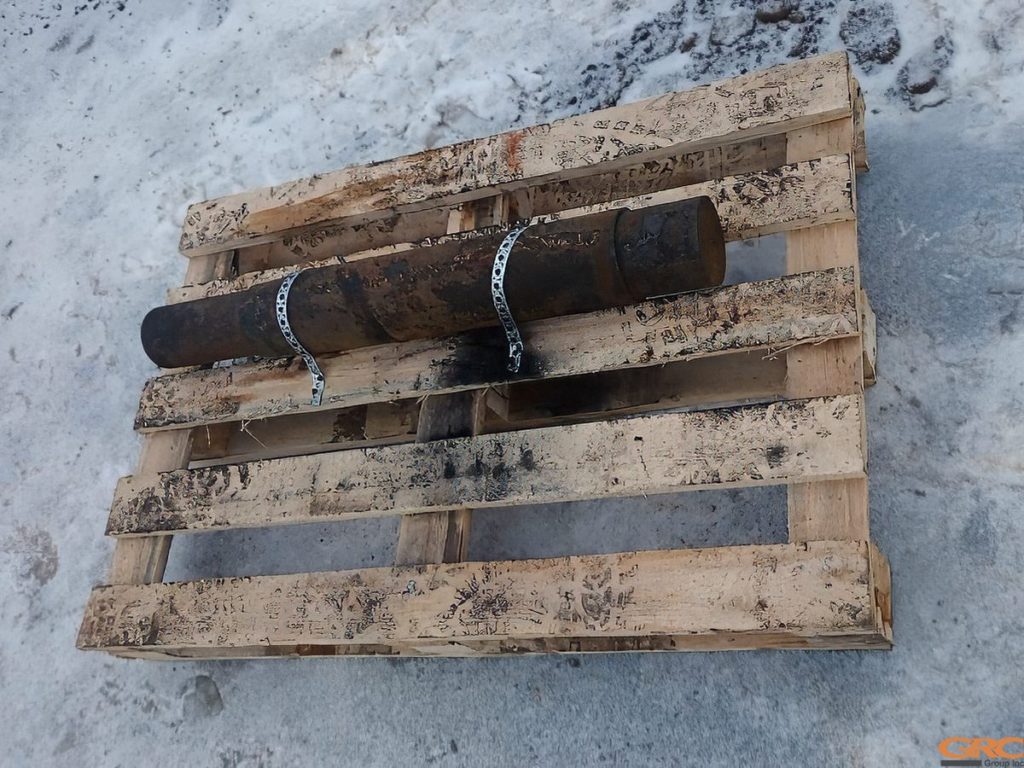

После того как была проработана конструкторская документация, токарь приступил к проточке заготовки вала до геометрических размеров указанных в чертежной документации.

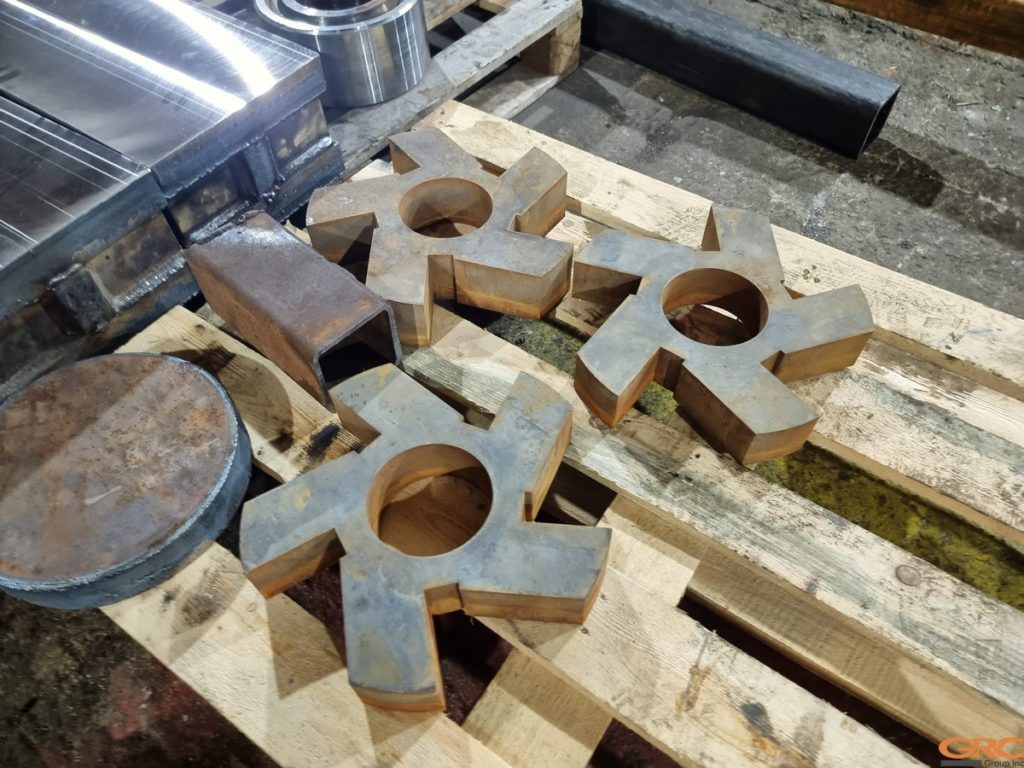

На этом этапе также была выполнена токарная обработка колец.

Затем был выполнен следующий этап – термообработка вала.

Следом специалисты провели торцовку бил и расточку диаметра посадочного места.

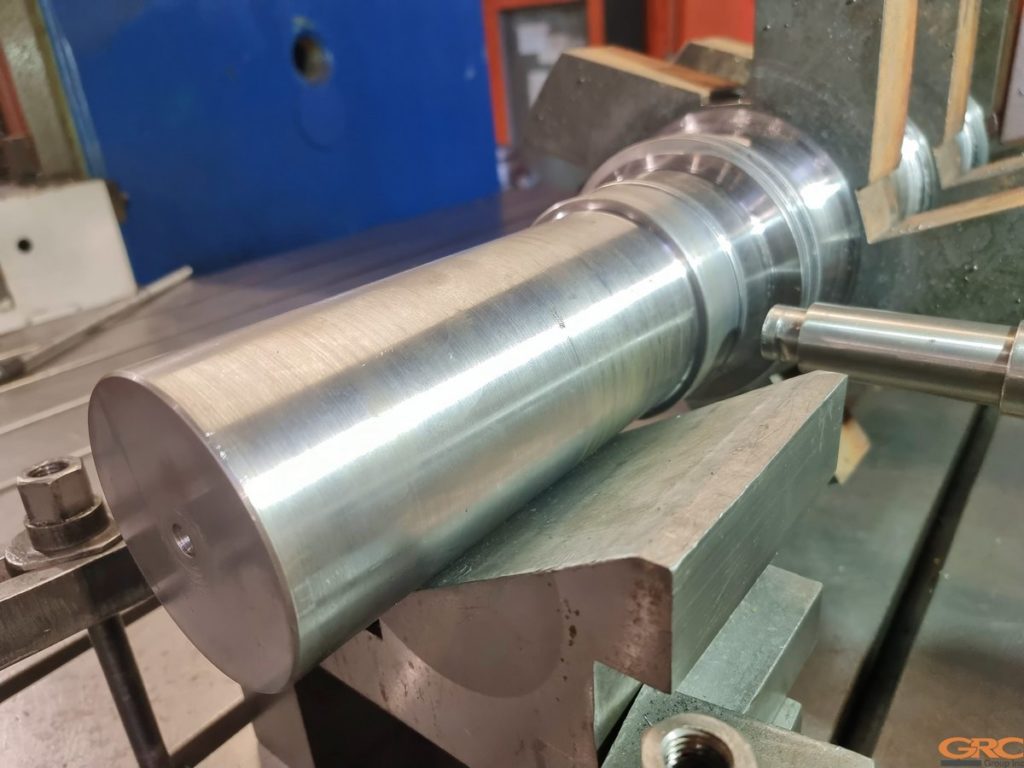

После термообработки вала приступили к чистовой токарной обработке.

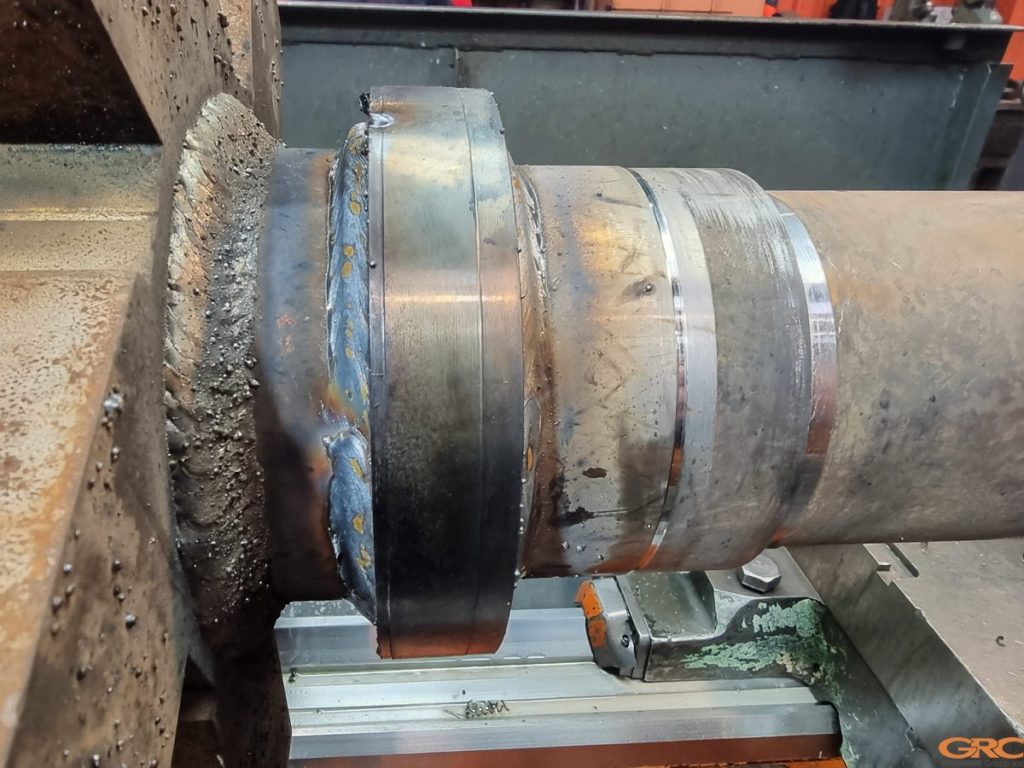

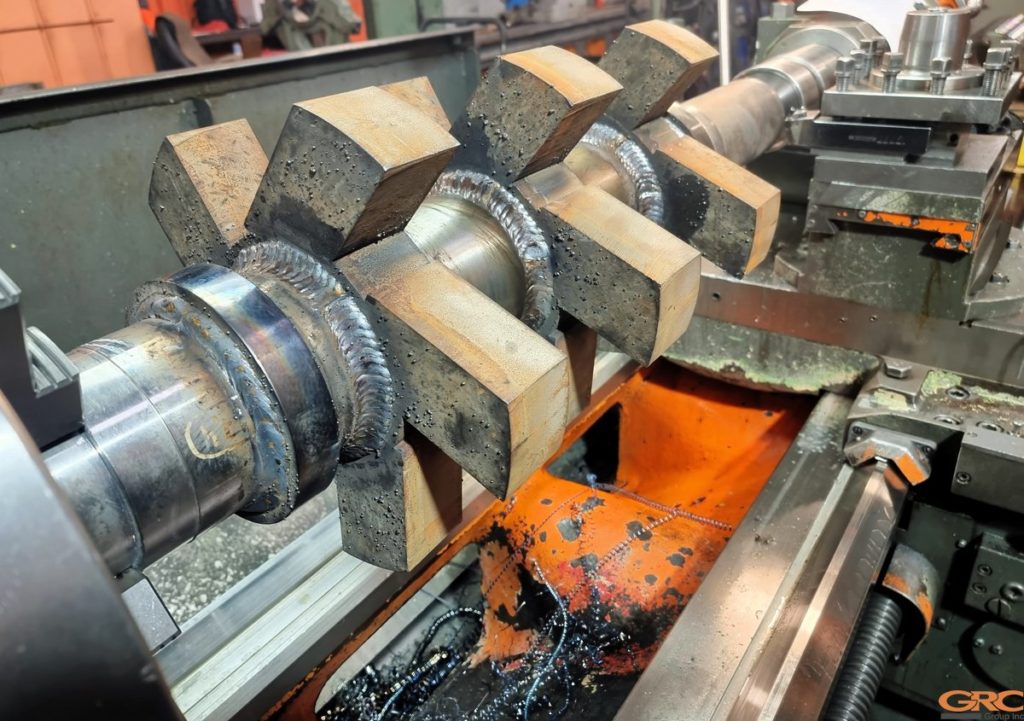

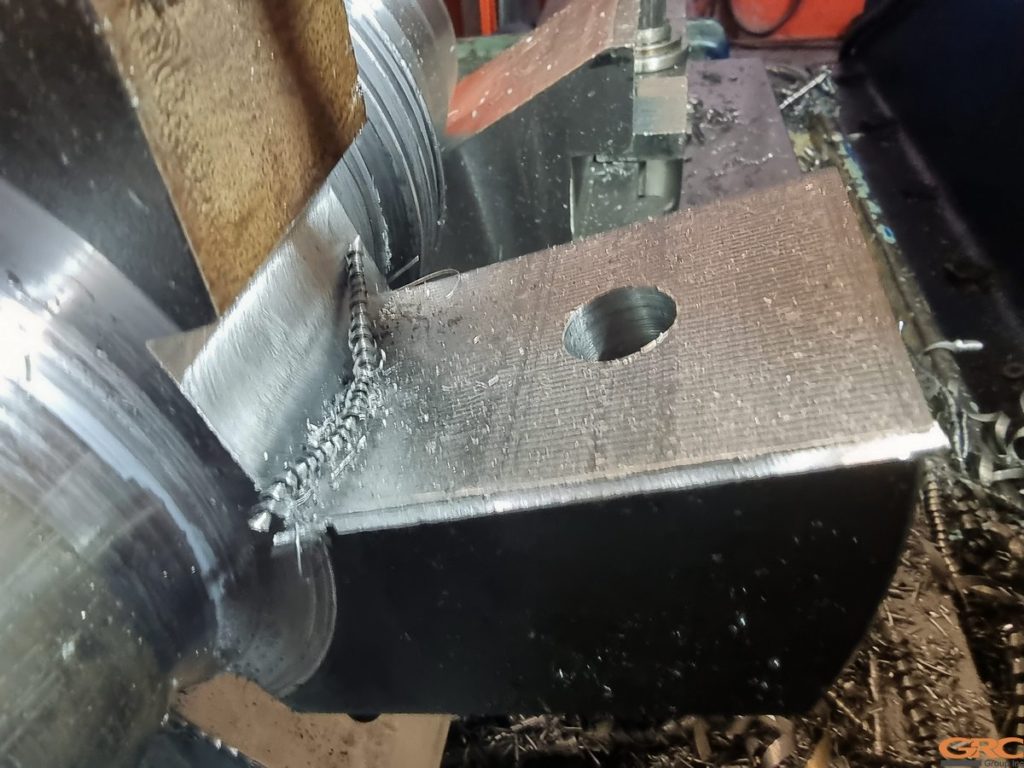

И также на этом этапе, с помощью сварочных работ, были установлены билы и кольца.

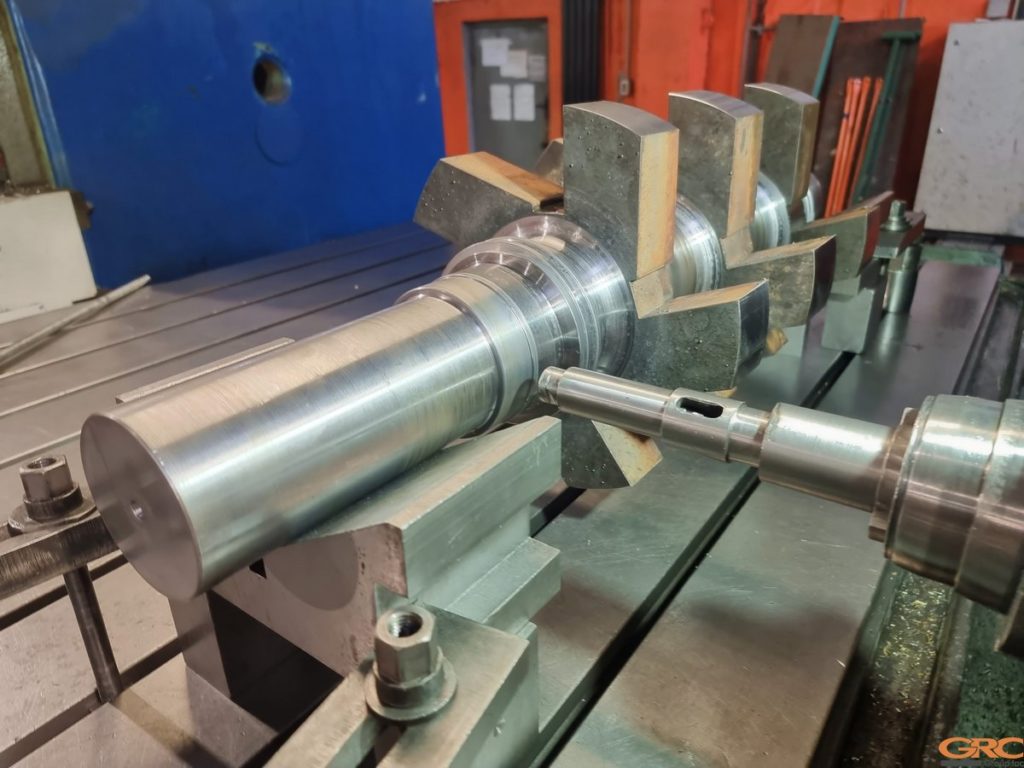

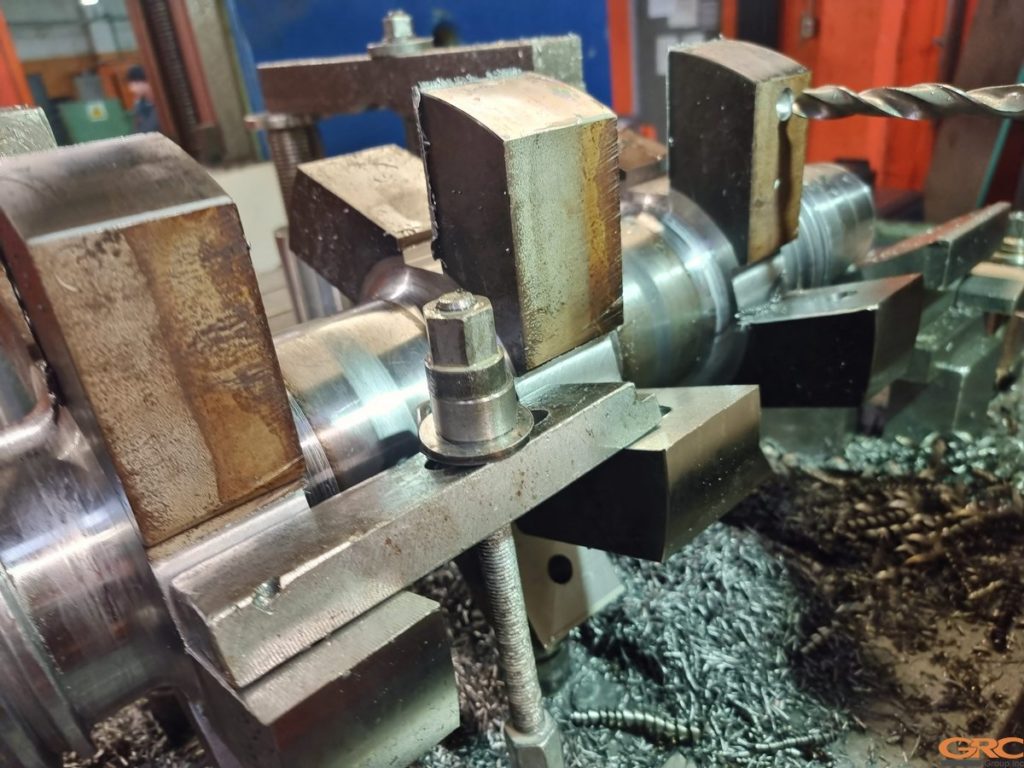

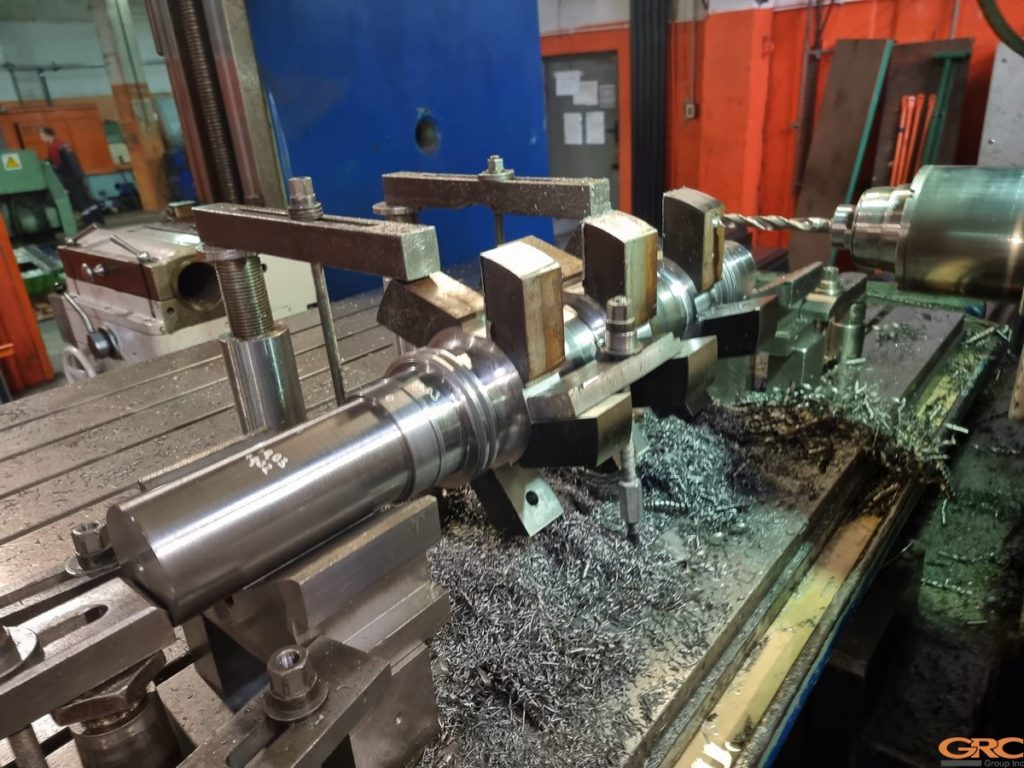

Этот этап включал токарную обработку вала в сборе, фрезеровку поверхностей под ножи и нарезку резьбы.

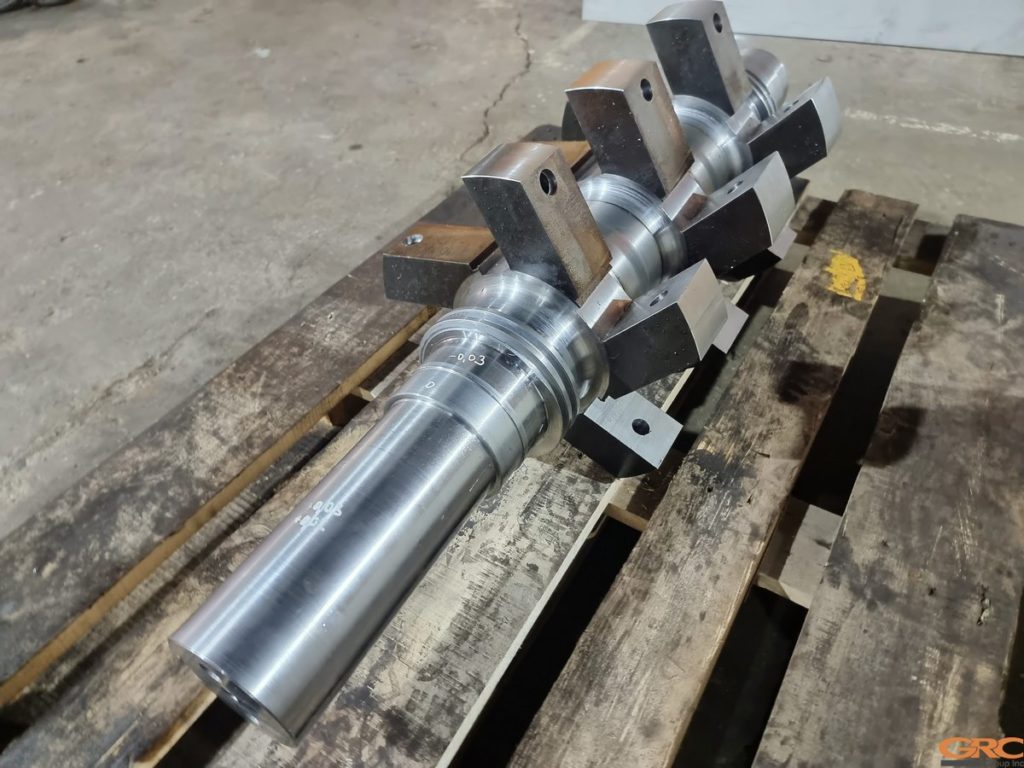

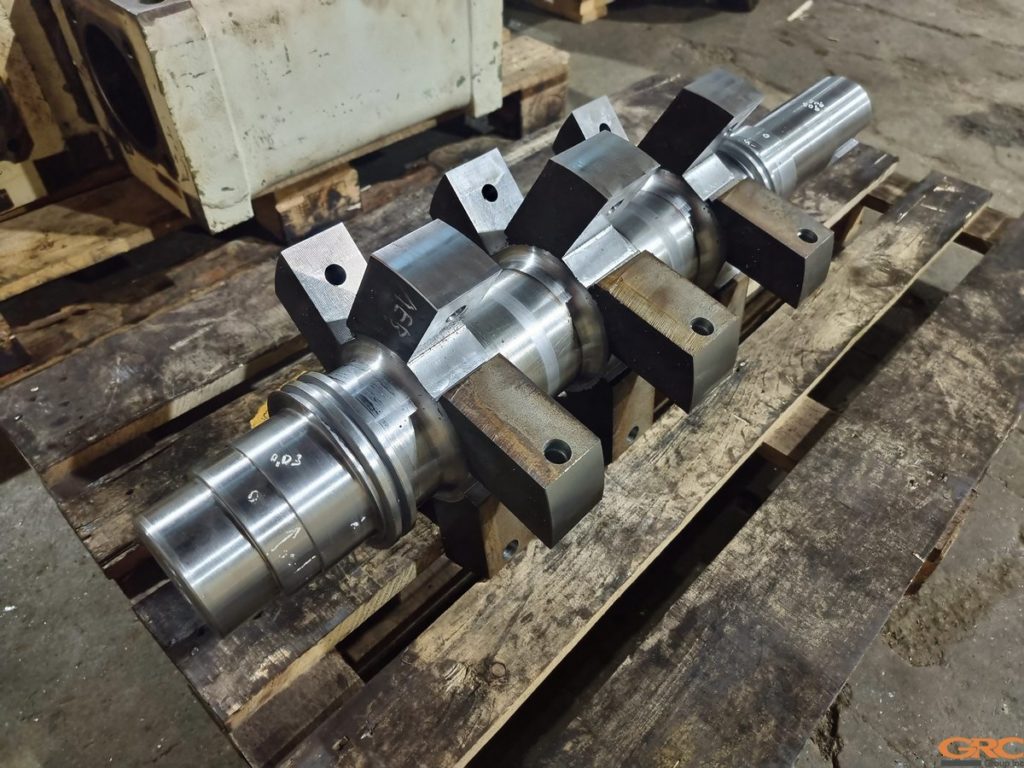

Перед сдачей готового изделия заказчику инженер выполнил проверку качества проведённых работ на соответствие техническим допускам.
