Изготовление вала на токарном станке

В данной публикации мы расскажем о процессе изготовления крупногабаритного вала на токарном станке.

Клиент: производитель нетканых материалов

Компания-заказчик является лидером на мировом рынке средств гигиены и выпускает сверхлегкие нетканые материалы для гигиенической продукции.

Задача

Основной задачей было изготовление вала по предоставленному эскизу.

Работа проводилась на специализированном токарном станке ДИП500.

Габариты вала:

  • Длина: 5060 мм;
  • Максимальный диаметр: 140 мм.

Процесс изготовления вала на токарном станке

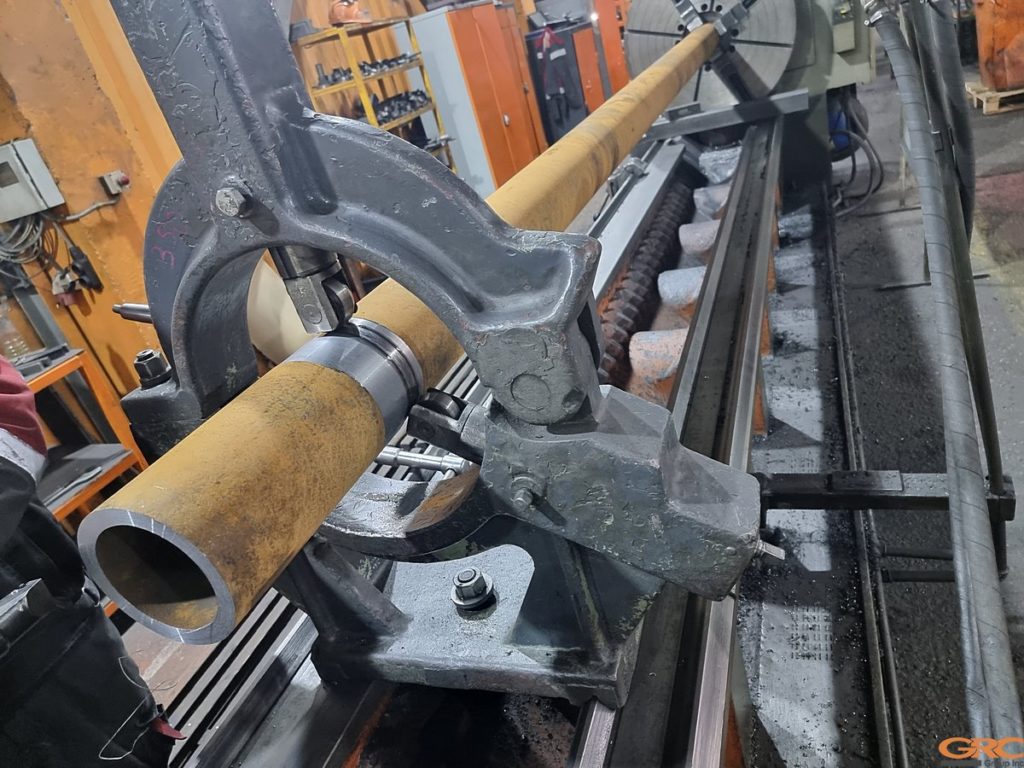

Черновая обработка

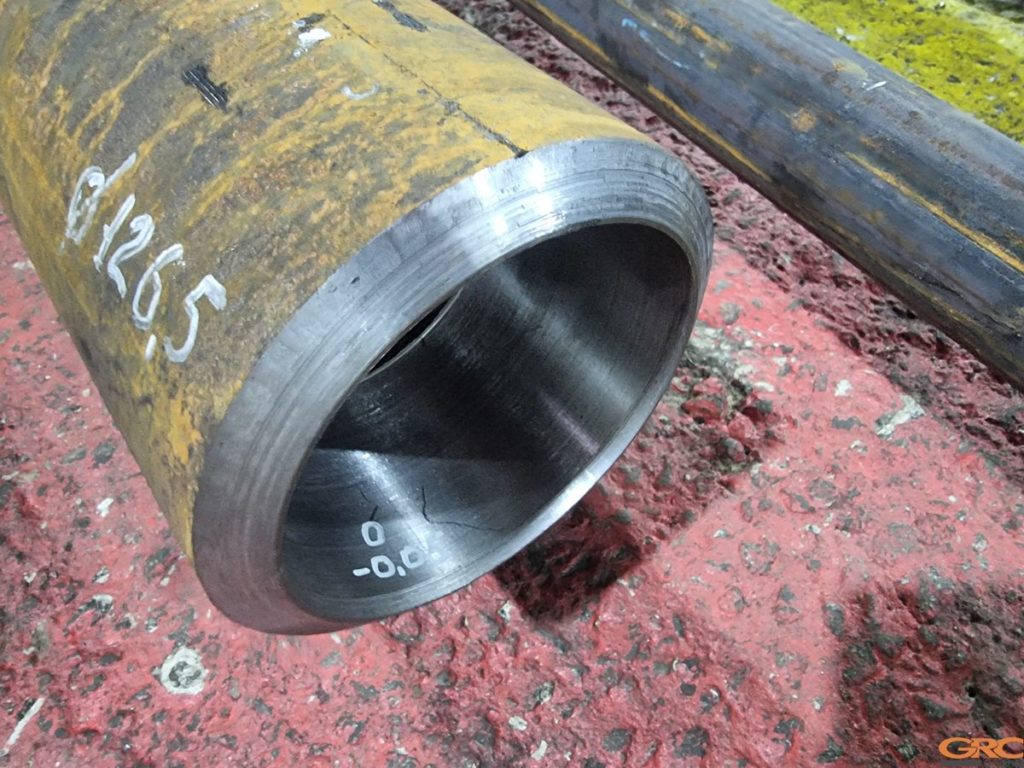

Процесс изготовления начинается с выполнения операции точения посадочных мест в трубе.

На этом этапе происходит подготовка заготовки и обеспечение геометрических параметров посадочных мест для будущих цапф в соответствии с чертежной документацией.

Запрессовка цапф

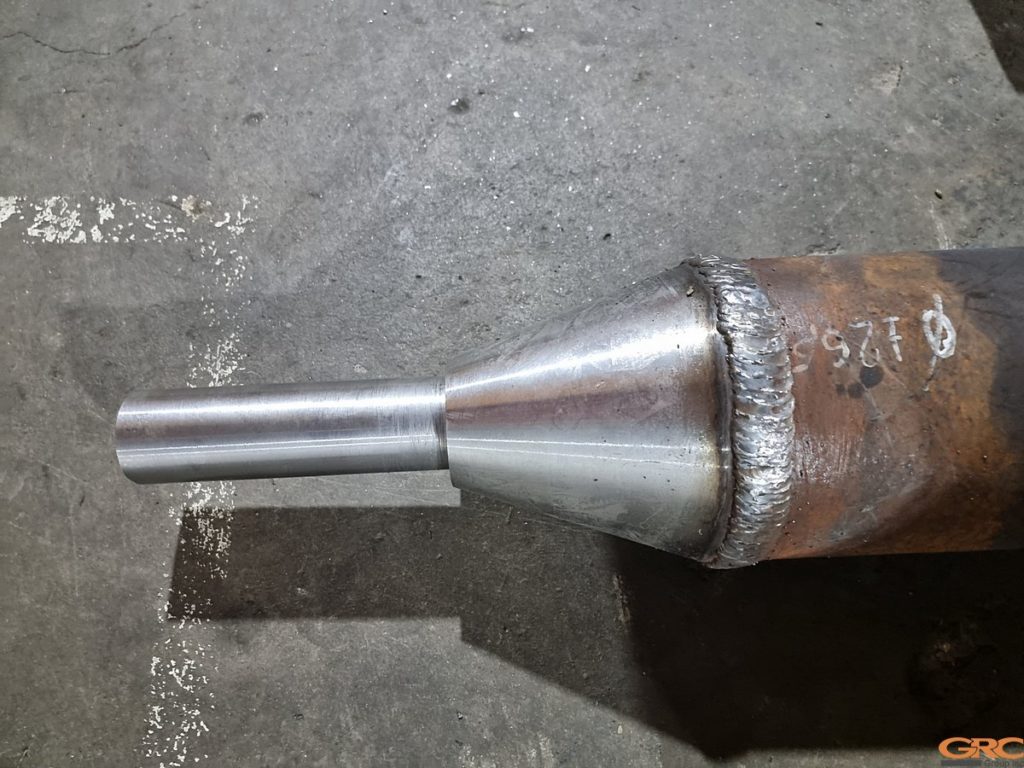

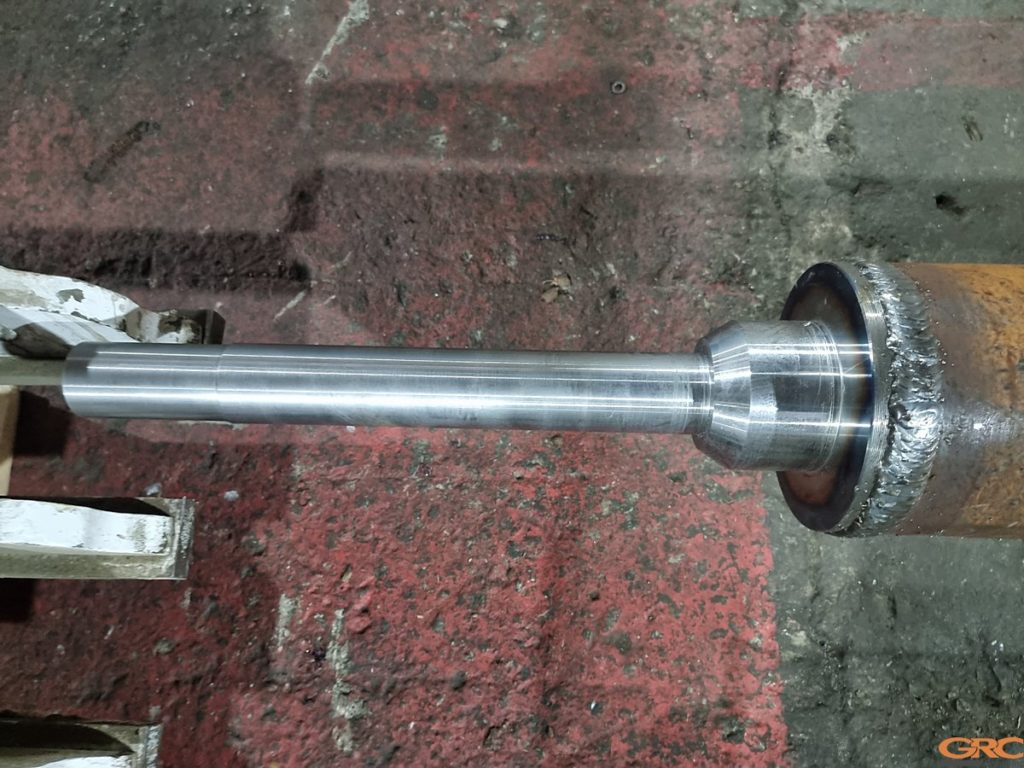

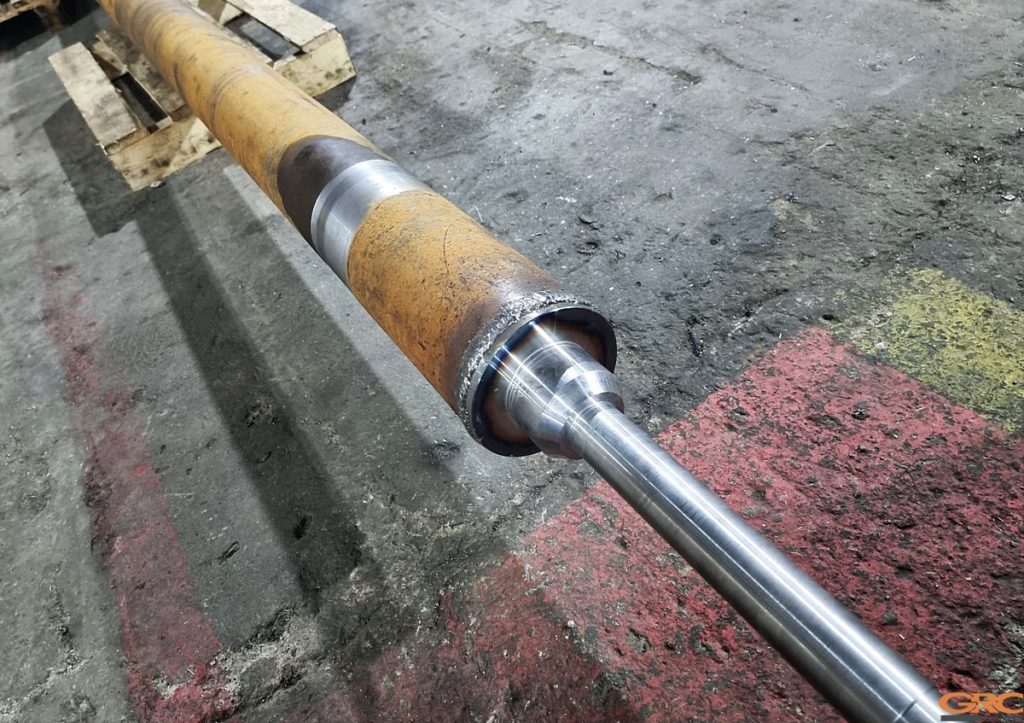

Когда посадочные места подготовлены, наши специалисты выполняют запрессовку цапф.

После чего специалисты выполняют их дополнительное закрепление с помощью сварочных работ.

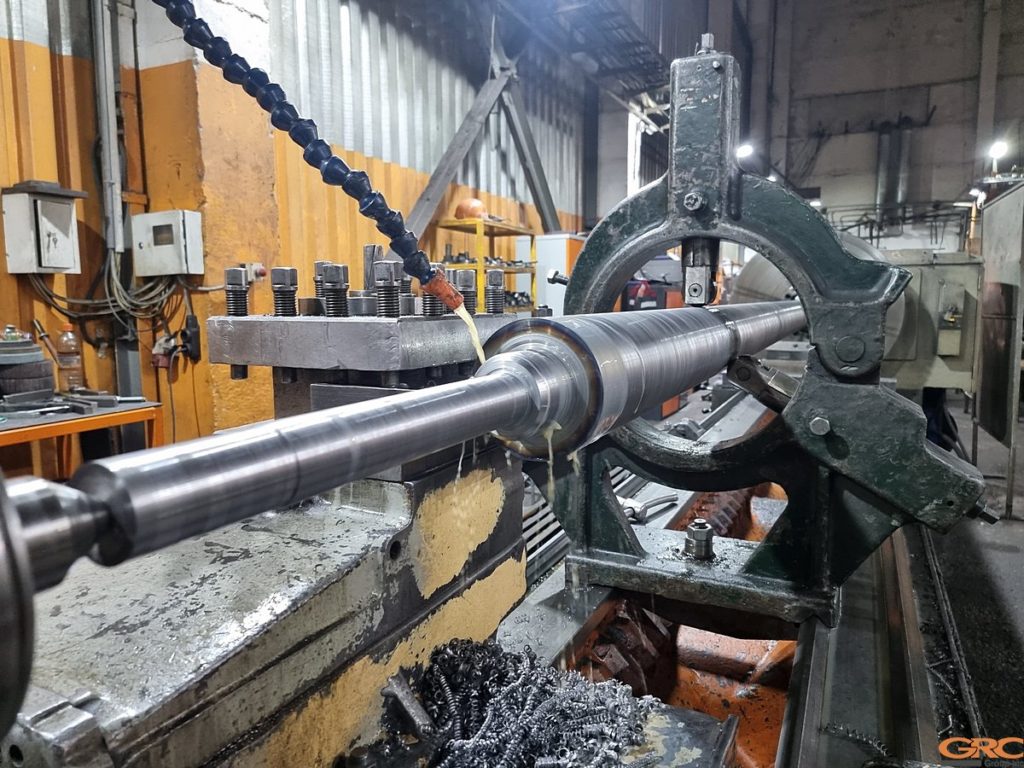

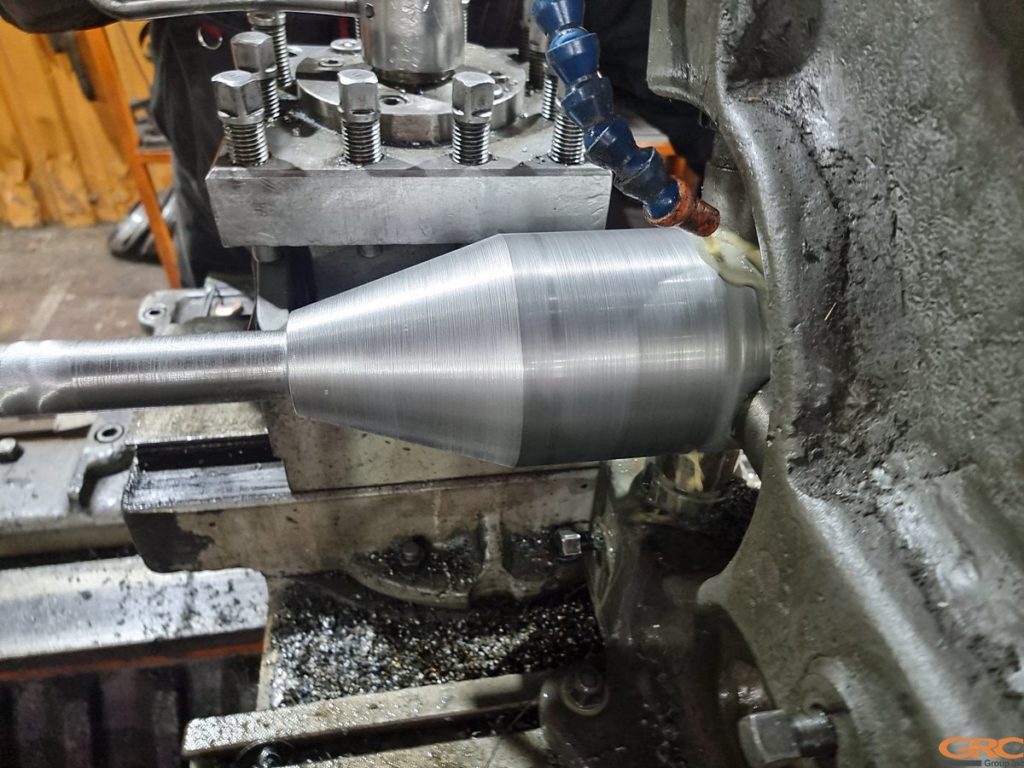

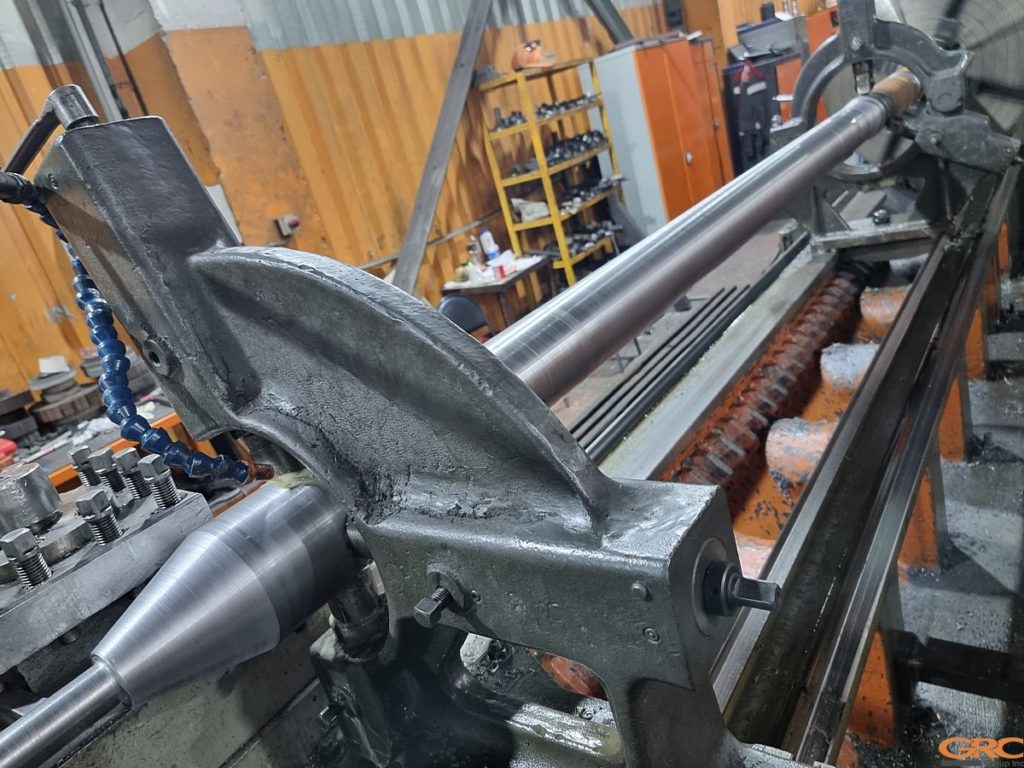

Чистовая проточка

После монтажа цапфы осуществляется проточка вала до чистовых размеров, указанных в чертеже, а в завершение производится проточка шпоночного паза на фрезерном станке.

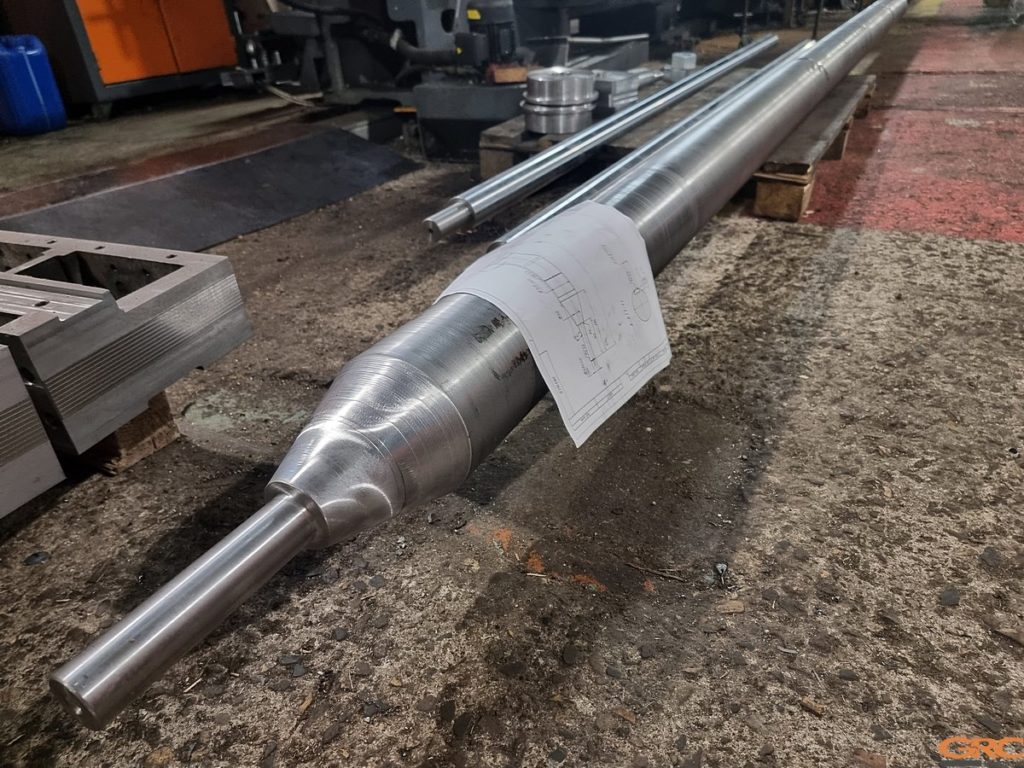

Заключительный этап

После завершения всех операций на токарном и фрезерном станке наши инженеры выполняют контроль качества выполненных работ.
