Наплавка и проточка шеек валов контактных барабанов

Для деревообрабатывающего производства восстановили два вала контактных барабанов длиной 1838 мм. При дефектовке мы выявили высокое биение шеек и износ посадочных мест под подшипники. Для ремонта применили технологию наплавки и механической обработки. Подробнее — в данной публикации.

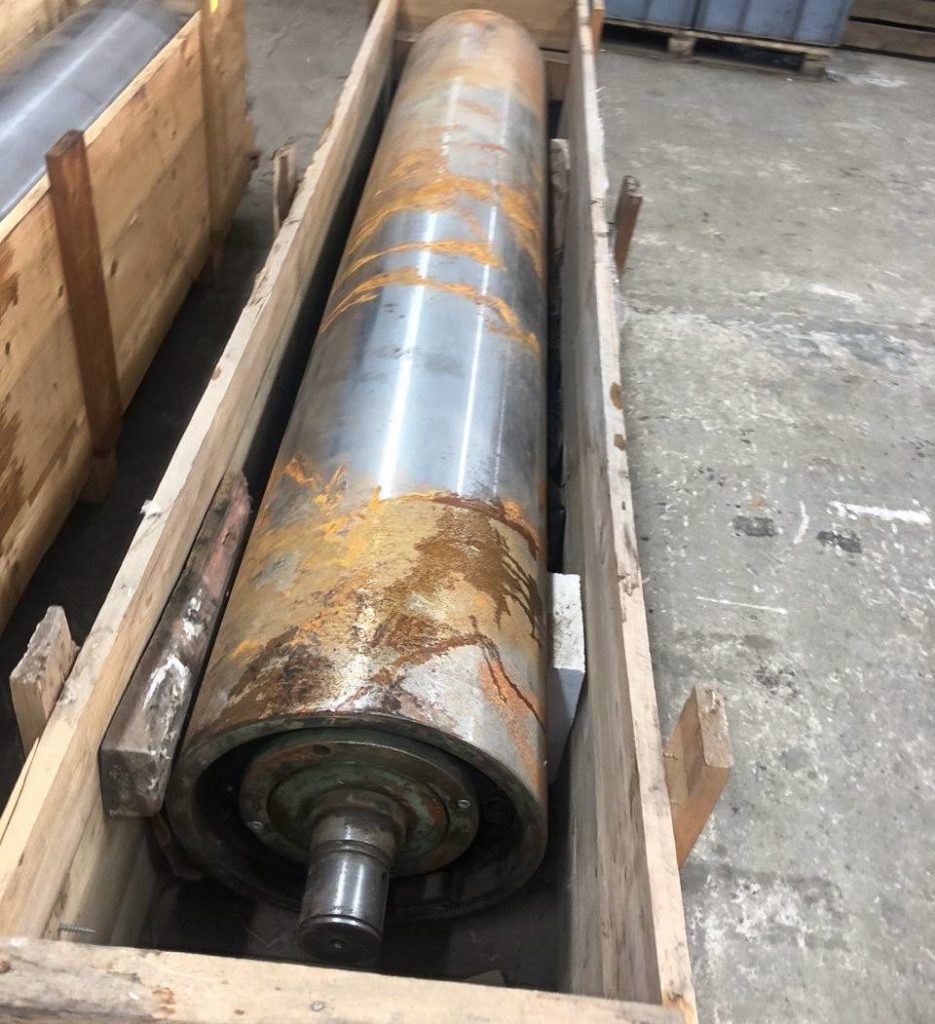

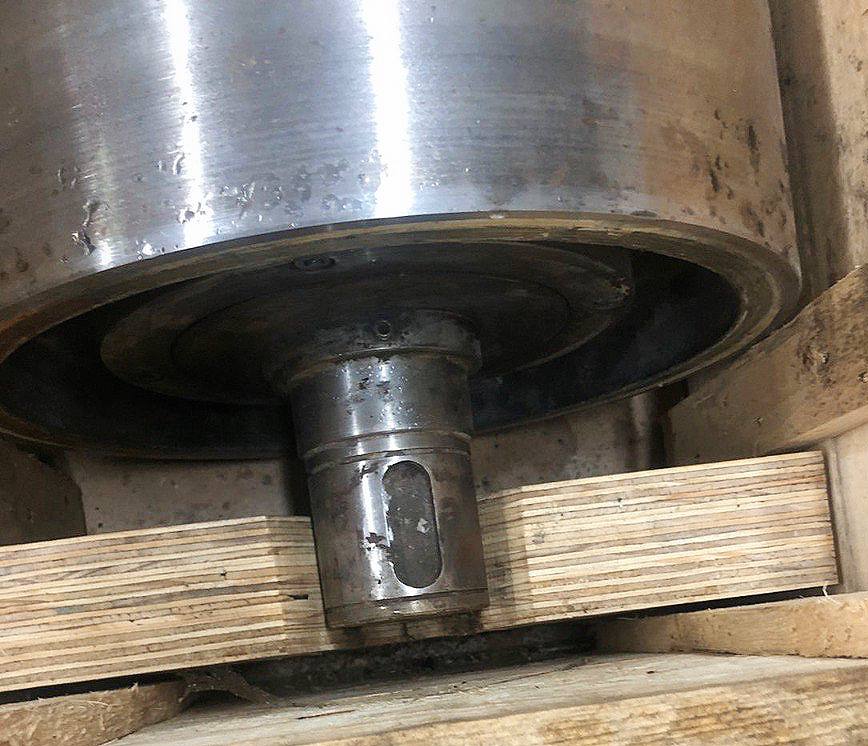

Данное оборудование используется в производстве древесно-стружечных плит. Оно предназначено для обеспечения непрерывного движения конвейерной ленты. В процессе эксплуатации валы подверглись комплексному износу. Дефектовка выявила несколько взаимосвязанных проблем. Отсутствие смазки в подшипниковых узлах привело к их перегреву и подклиниванию. Это вызвало повышенные динамические нагрузки на посадочные места валов. В результате образовалось критическое биение шеек до 0,25 мм при допустимом значении 0,035.

Ремонт методом наплавки и проточки

Мы выполнили комплекс работ на нашем станочном оборудовании. Начали с контроля биения, после чего разобрали узлы и демонтировали прикипевшие кольца подшипников.

Далее перешли к восстановлению. Наплавили шейки специально подобранной проволокой до большего диаметра и обработали на токарном станке ДИП 500. Выполнили черновую проточку, а потом — чистовую обработку с доведением размеров до чертежных значений (Ø75 мм и Ø85 мм).

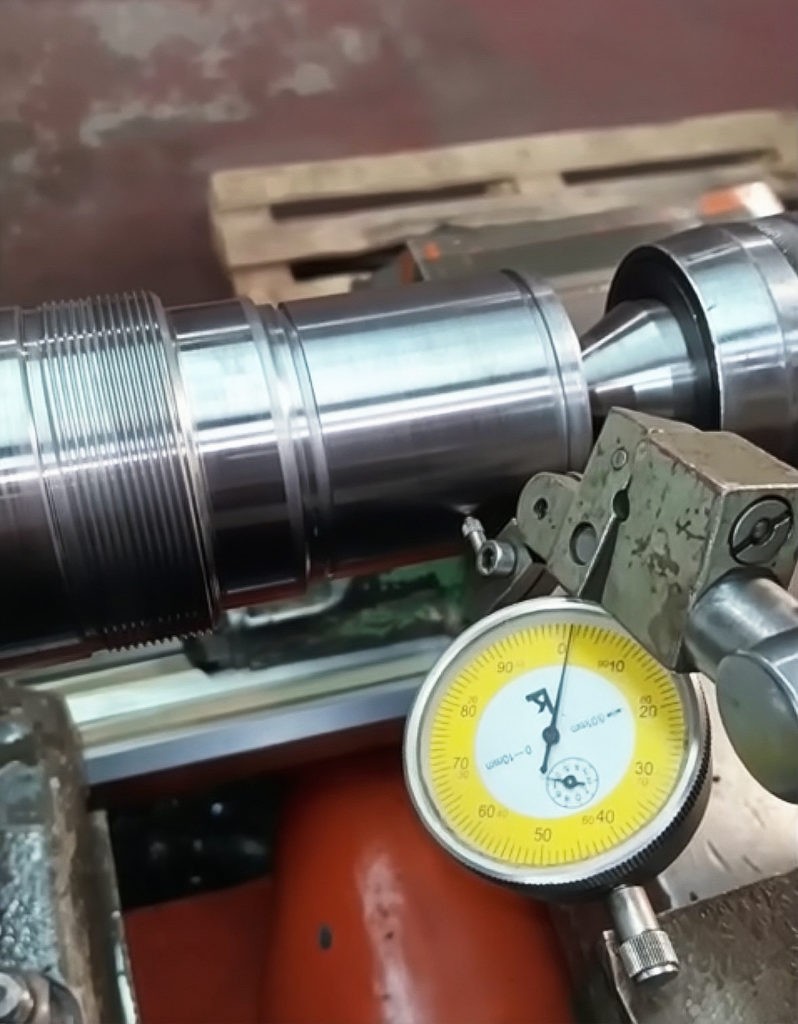

На координатно-расточном станке восстановили шпоночные пазы. Провели многоступенчатый контроль геометрии и проверили соблюдение посадок.

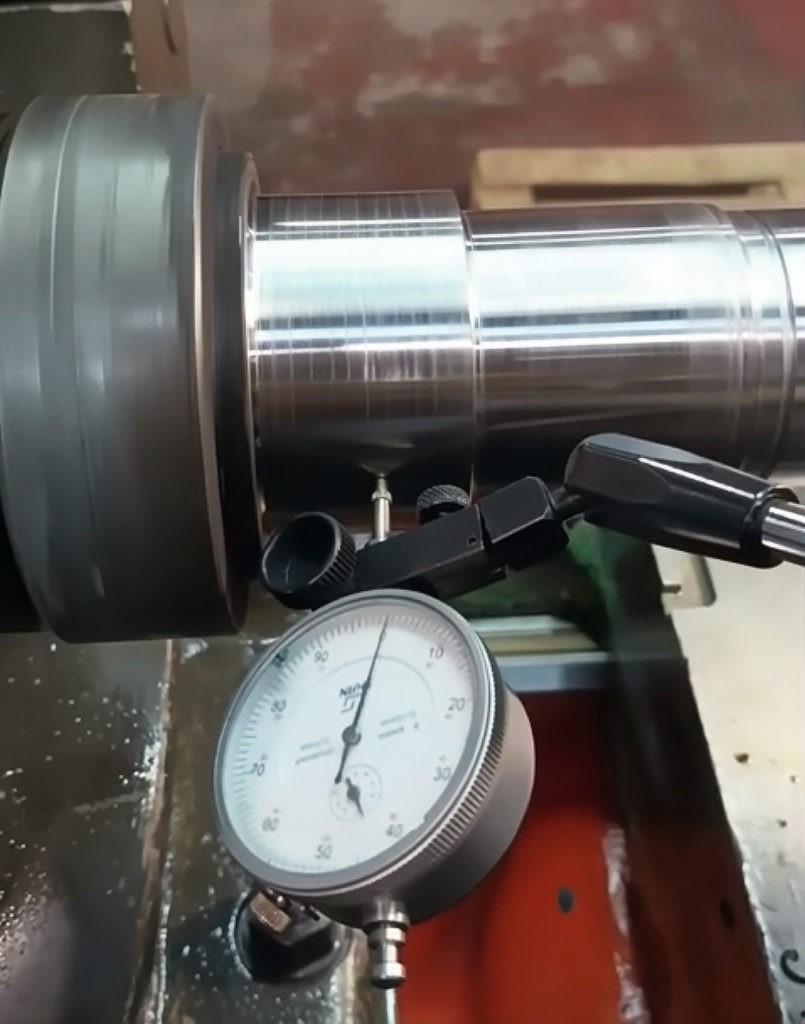

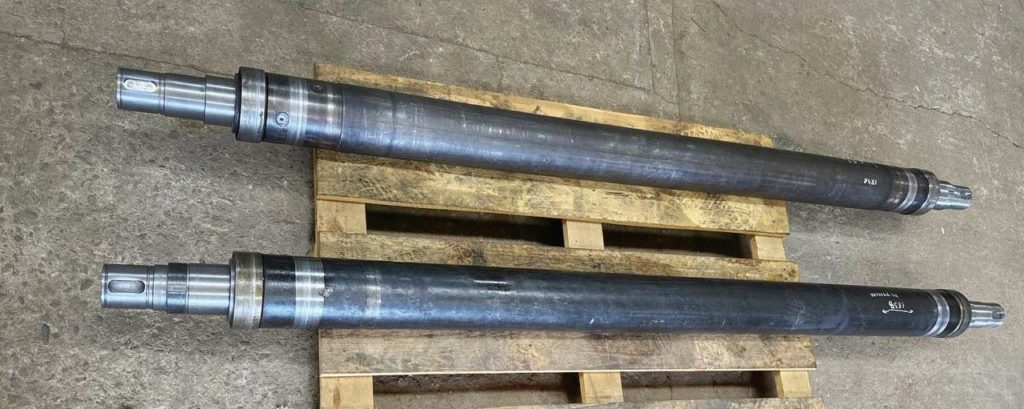

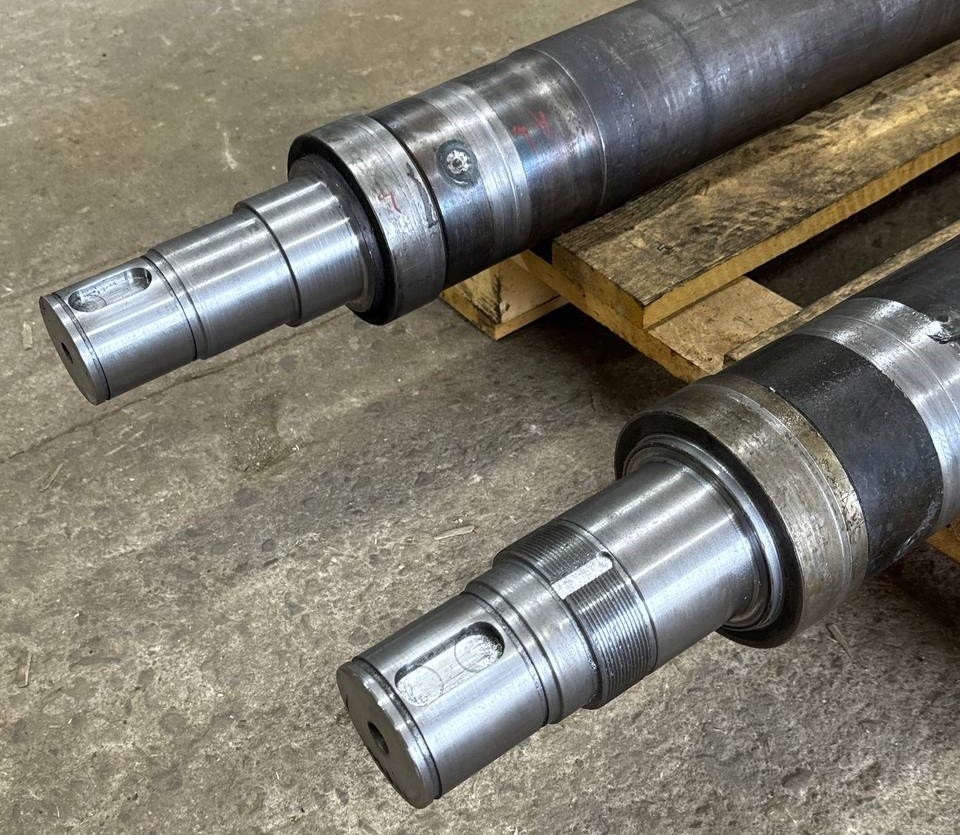

Все шейки были восстановлены с соблюдением заданных допусков. Биение валов не превышало 0,035 мм, что гарантировало правильную работу подшипниковых узлов и исключило риск выхода оборудования из строя.

Наша компания не только ремонтирует валы, но и изготавливает новые по чертежам и образцам заказчика. Мы можем сделать деталь диаметром до 1010 мм, массой до 12 тонн и длиной до 19 метров из широкого спектра марок стали. Для решения нетиповых задач используем портативные станки. Например, восстанавливаем мобильными комплексами хвостовики вала без вращения самой детали. С другими успешно выполненными кейсами можно ознакомиться по ссылке.

Справка GRC: «КсилоСвисс» — российское подразделение европейской холдинговой компании, которая производит широкий ассортимент древесно-стружечных изделий для местного и международного рынков мебельной промышленности и дизайна интерьеров. Основной вид деятельности — производство шпона, фанеры, деревянных плит и панелей.
