Ремонт валов дробилки керамики

При ремонте квадратных валов дробилки для производителя керамических материалов мы применили комбинированную технологию восстановления: заменили изогнутые на 4 мм приводные шейки на новую поковку, а «ленивые», с изношенной резьбой, починили методом наплавки.

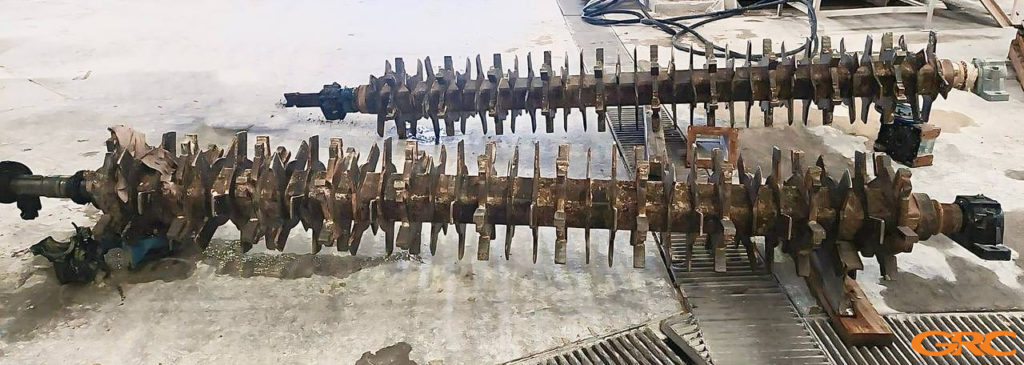

На наше стационарное производство поступили два квадратных вала длиной 3600 мм с ярко выраженным износом. Дефектация выявила изгиб шеек на 4 мм, износ посадочных поверхностей и срыв резьбы. Мы применили стратегия ремонта, адаптированную под конкретные повреждения каждой части вала.

Этапы работ по восстановлению валов

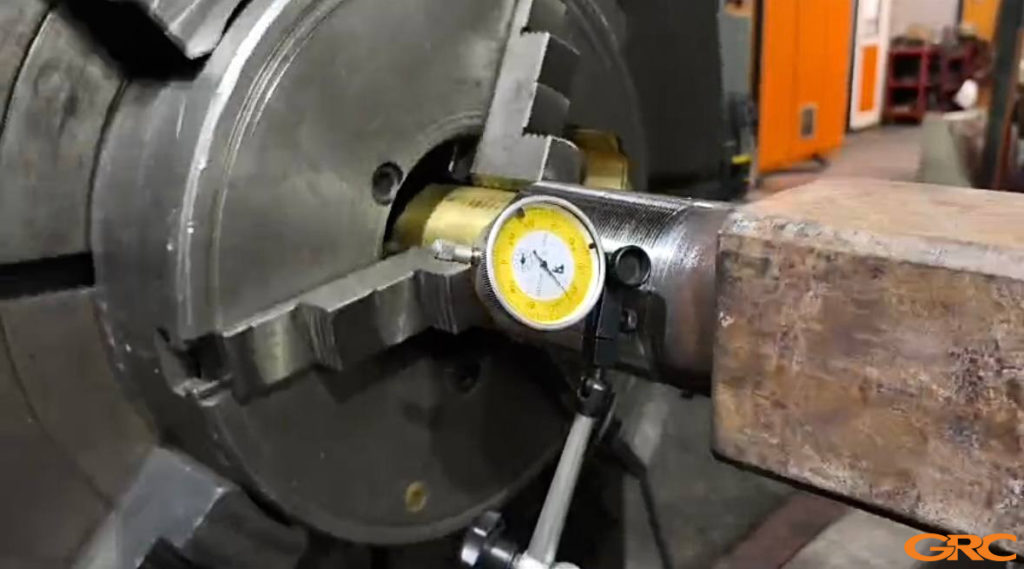

1. Диагностика. Валы были проверены на токарном станке ДИП500. Биение составило 0,04 мм (в норме), что подтвердило целостность основной конструкции и позволило сосредоточиться на восстановлении концевых участков.

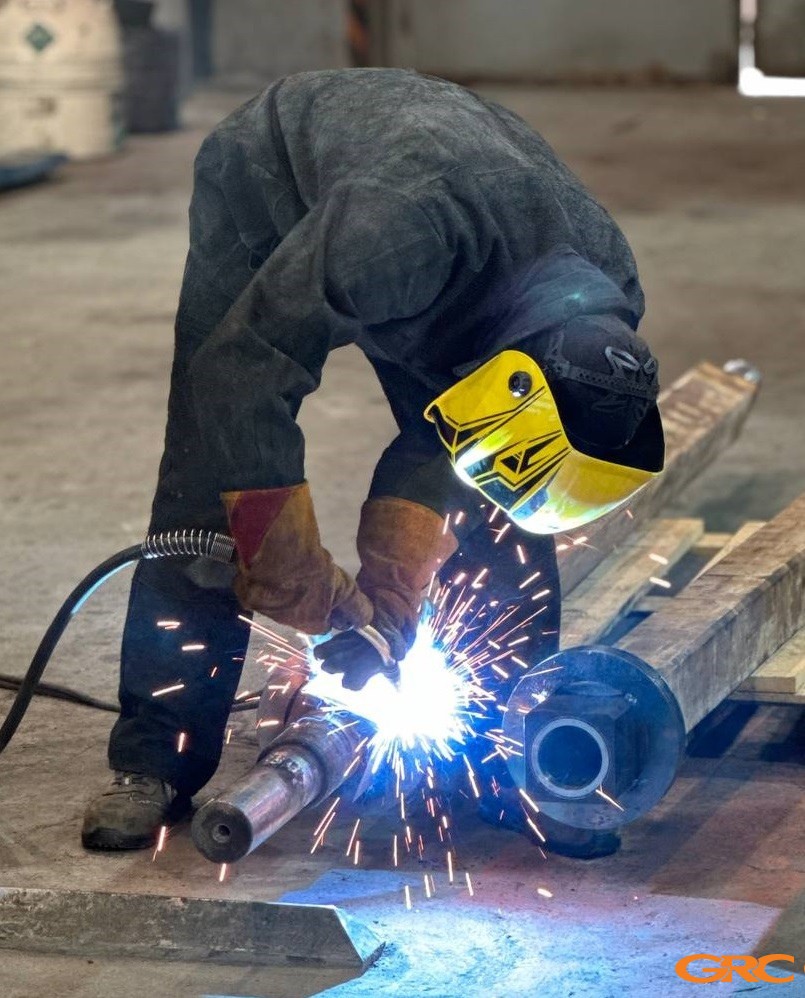

2. Замена приводной цапфы. Сильно изогнутые шейки были заменены на новые поковки из цельного металла. Заготовка была приварена для создания монолитного соединения.

3. Наплавка изношенных поверхностей. На противоположной стороне, где была разрушена резьба, выполнили наплавку. Поверхность проточили и послойно нанесли сварочный материал для создания запаса на механическую обработку.

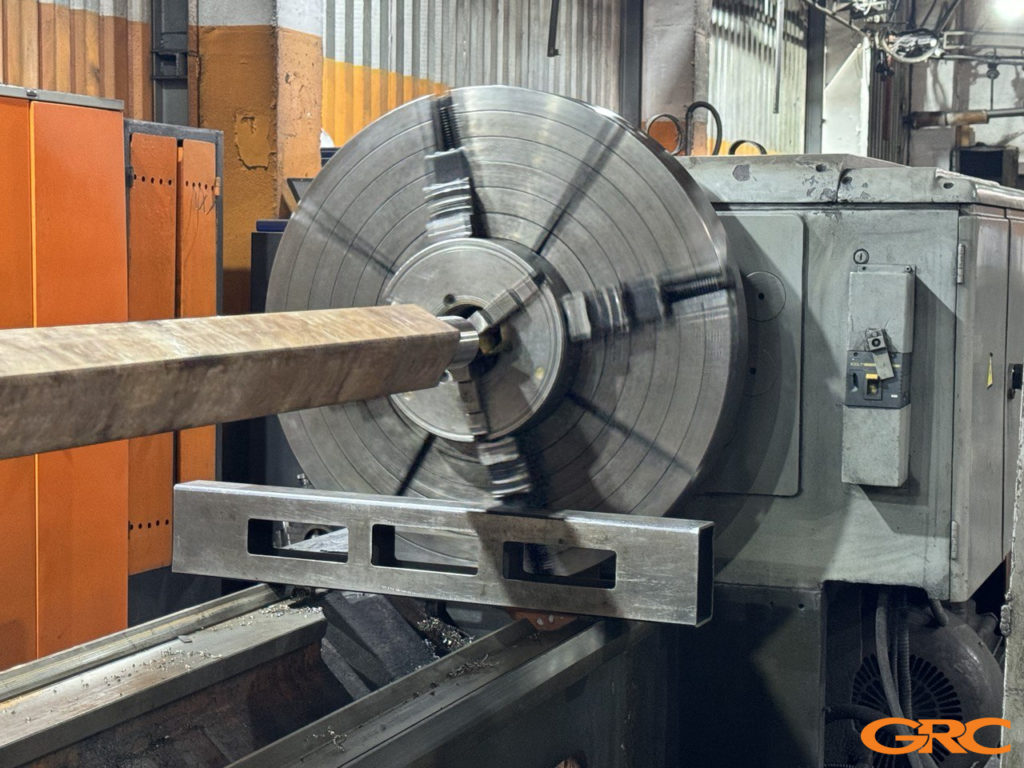

4. Чистовая обработка. Для установки квадратных валов на токарный станок использовались временные технологические кольца под люнет, обеспечившие точную центровку. После этого мы выполнили:
 ◦ Снятие биения (до 0,15 мм).
 ◦ Проточка посадочных поверхностей.

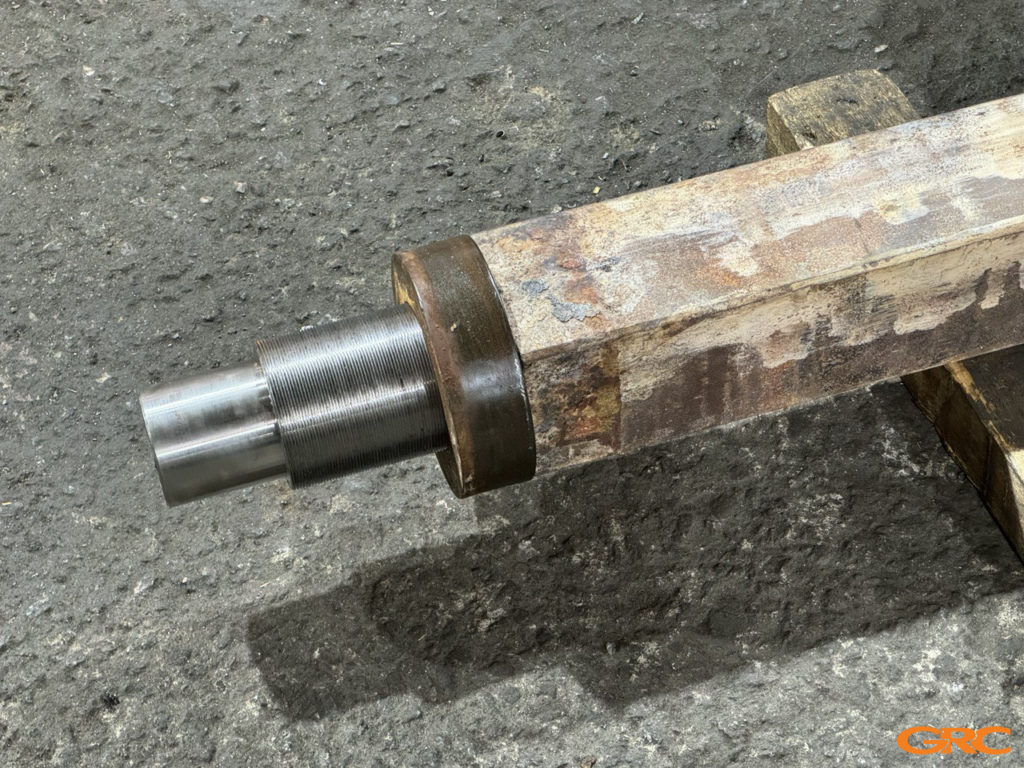

 ◦ Нарезка новой резьбы.

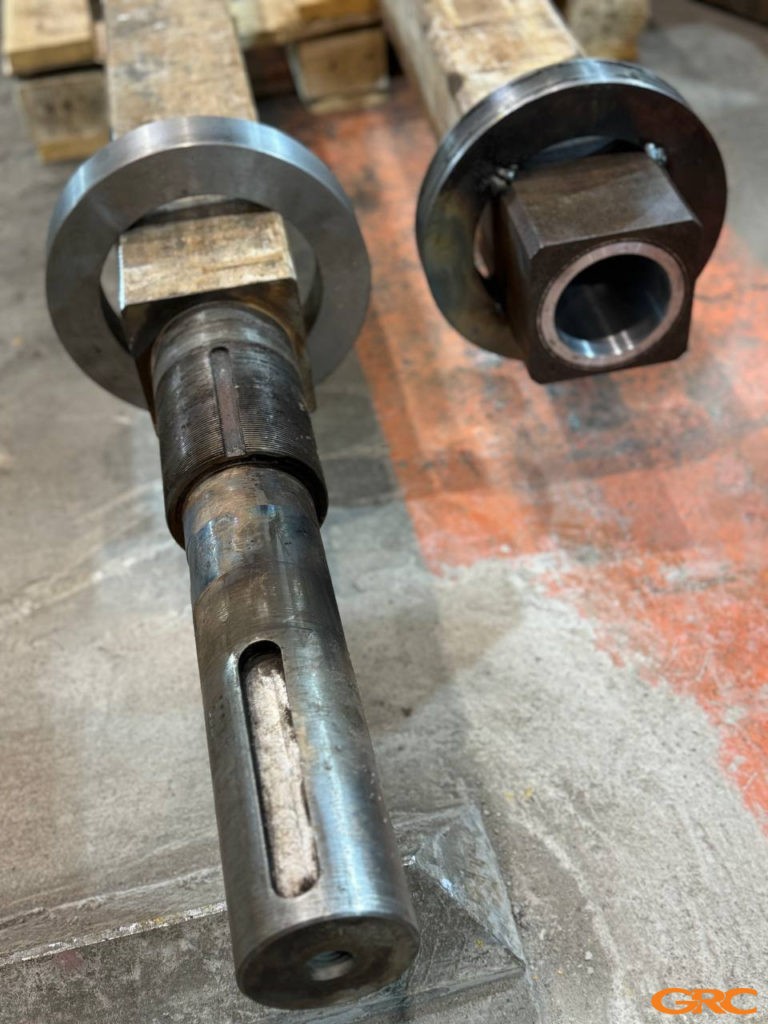

5. Финальные операции. На завершающем этапе профрезеровали шпоночные пазы, установили новые гайки и провели финишную зачистку.

С момента поступления валов на наше производство до их отгрузки прошло всего 12 дней. Мы обеспечили соответствие всех параметров заводским допускам и подготовили оборудование к дальнейшей интенсивной работе.
