В шарнирных узлах экскаватора нагрузку принимают проушины, пальцы и втулки. Пока износ затрагивает только сменные элементы, ремонт обычно ограничивается их заменой. Но если посадочное место разбивает, появляется эллипсность, втулка проворачивается, а новый комплект быстро получает люфт — требуется механическое восстановление. В таких случаях мы выполняем расточку отверстий экскаватора: возвращаем проушинам правильную геометрию, восстанавливаем посадки под пальцы и втулки, а при необходимости совмещаем обработку с наплавкой или завтуливанием.
Самые нагруженные зоны — соединение ковша с рукоятью, рукояти со стрелой, крепления гидроцилиндров, рычаги трапеции и каретки экскаваторов-погрузчиков. В этих узлах нагрузка постоянно меняет направление: ковш подрывает грунт, рукоять работает на изгиб, палец воспринимает ударные и боковые усилия.
Если смазки не хватает, в соединение попадает абразив или палец работает с перекосом, износ ускоряется. Сначала появляется небольшой люфт, затем втулка начинает проворачиваться, посадочное место теряет форму, а отверстие становится овальным. После этого обычная замена пальца и втулки уже не решает проблему: новая деталь садится в разбитую проушину и быстро снова начинает работать с ударом.
Поэтому перед ремонтом важно определить, где именно находится износ: в пальце, втулке или уже в металле самой детали. От этого зависит технология восстановления.

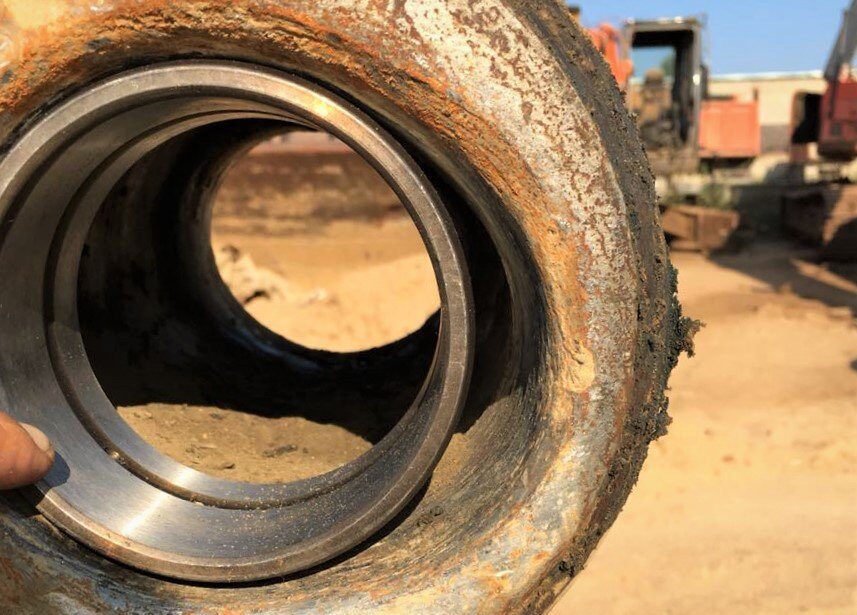

Перед выбором технологии мы смотрим, что именно произошло с посадочным местом. У экскаваторов отверстие редко изнашивается равномерно: чаще дефект появляется из-за ударных нагрузок, перекоса пальца, проворота втулки или разрушения кромок проушины.
| Дефект | Как проявляется | Почему это проблема |
|---|---|---|
| Эллипсность отверстия | Палец болтается, втулка садится неплотно, появляется люфт | Новые детали быстро разбивают посадку повторно |
| Разрушение кромок проушины | По краям есть замятия, забоины, наплывы металла | Палец входит с перекосом, нагрузка распределяется неравномерно |
| Износ посадки под втулку | Втулка проворачивается или устанавливается без нужного натяга | Шарнир перестаёт работать как жёсткая посадочная пара |
| Несоосность пары проушин | Палец входит туго, закусывает или не проходит через обе стороны | Узел работает с перекосом и снова разбивает отверстия |
| Трещины или оторванные проушины | Металлоконструкция потеряла жёсткость, посадочная зона разрушена | Сначала нужно восстановить силовую часть, а потом обрабатывать отверстия |
| Старая наплавка или неудачный ремонт | Внутри есть неровный металл, раковины, смещение размера | Требуется заново вывести геометрию и подготовить поверхность под чистовую обработку |
Расточка отверстий экскаватора нужна не только на ковше. Мы восстанавливаем посадочные места в рукоятях, стрелах, каретках, рычагах, проушинах гидроцилиндров и других шарнирных соединениях спецтехники.
Технологию выбираем после дефектовки. Если отверстие повреждено незначительно и конструкция допускает ремонтный размер, можно расточить посадку в больший диаметр и изготовить втулку под новый размер. Такой вариант применяют, когда важно быстро восстановить геометрию, а увеличение диаметра не ослабляет узел.
Но чаще при ремонте экскаваторов требуется вернуть посадку в заводской размер. Тогда работаем по другой схеме: сначала выполняем предварительную расточку, убираем эллипсность и создаём ровную поверхность под восстановление металла. Затем наплавляем внутренний диаметр и проводим чистовую обработку под палец или втулку.

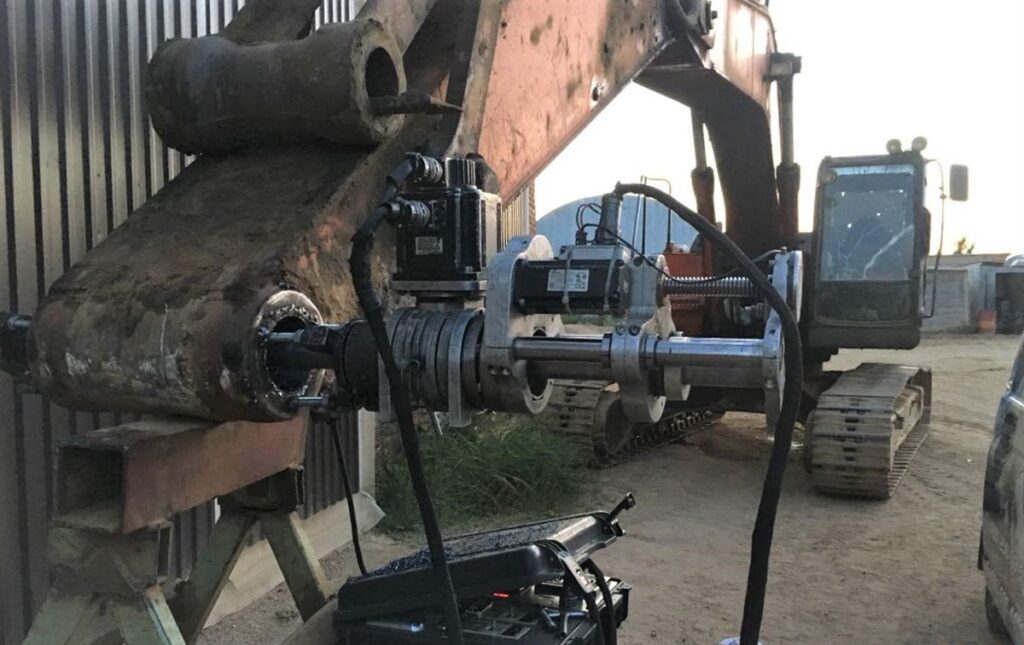

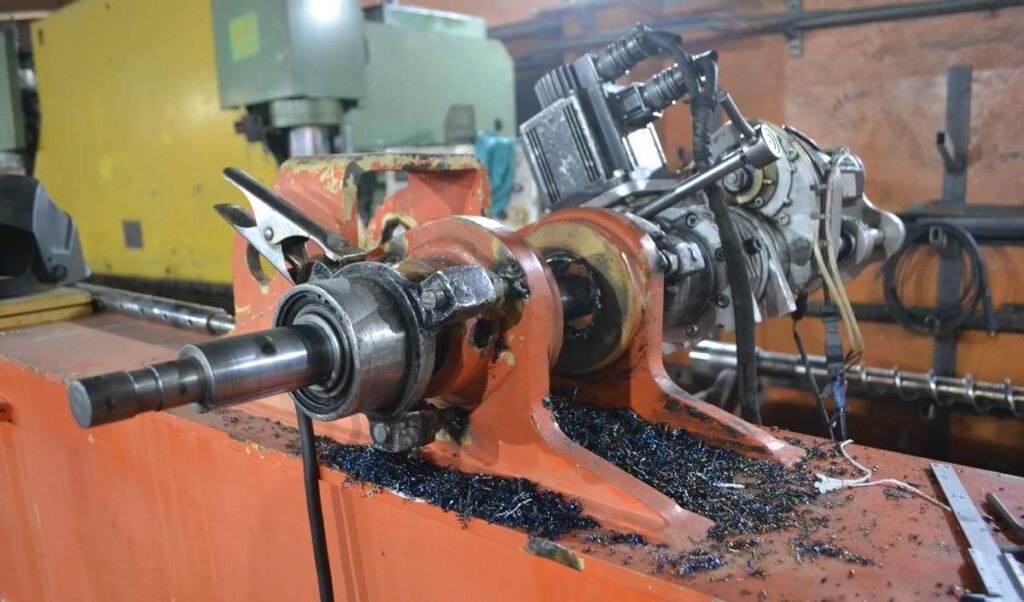

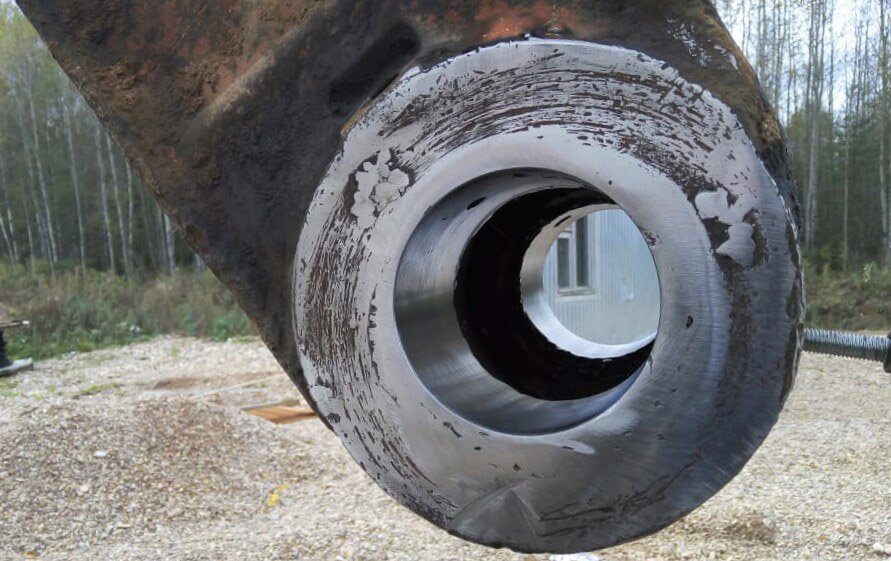

Такую технологию мы применяли при ремонте рукояти экскаватора Hitachi 200. Задача заключалась в восстановлении эллипсоидного отверстия: сначала мы расточили посадку мобильным станком под наплавку, затем выполнили ручную наплавку эллипса, восстановили внутренний диаметр и провели чистовую расточку посадочного места под втулку.
Похожий подход использовали при расточке и наплавке отверстий под втулки в рукояти гусеничного экскаватора. Работу выполняли мобильным расточным комплексом собственного производства: сделали предварительную обработку, вручную наплавили эллипс, автоматическим способом восстановили внутренний диаметр и затем расточили посадочные места в чистовой размер.
Ковш и рукоять работают в абразивной среде и постоянно получают переменные нагрузки. Если посадочные места под пальцы изношены, важно восстановить не только диаметр, но и правильное положение пары проушин. Иначе палец будет работать с перекосом, а втулки снова начнёт разбивать.

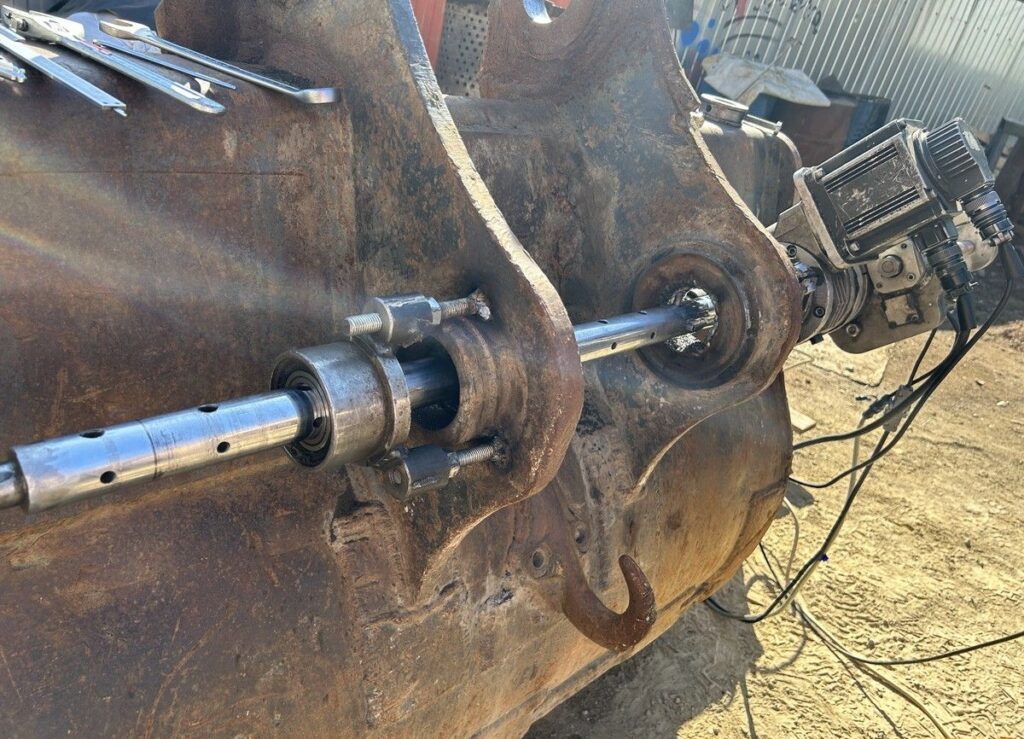

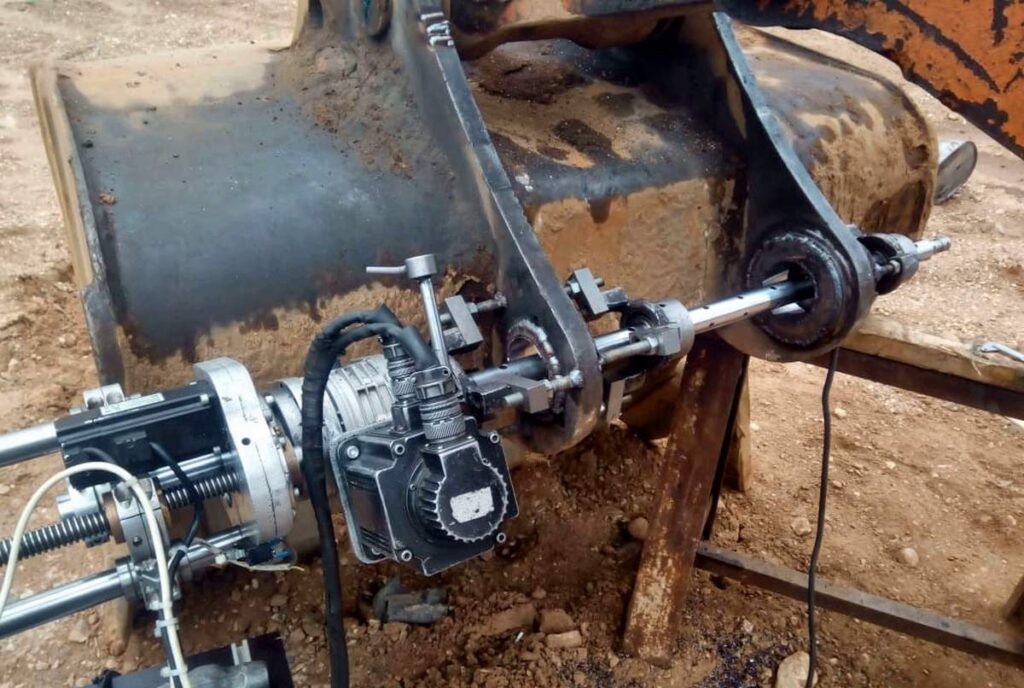

В проекте по мобильной расточке ковша и рукояти Hitachi ZX 300 ремонт выполняли на территории заказчика в Тверской области. Нужно было восстановить посадочные места оси ковша и рукояти. Мы установили специальную оснастку, оцентровали борштангу мобильного оборудования, расточили оси под наплавку, восстановили металл и провели финальную соосную обработку в рабочие размеры. Работы выполнили за 2 дня.

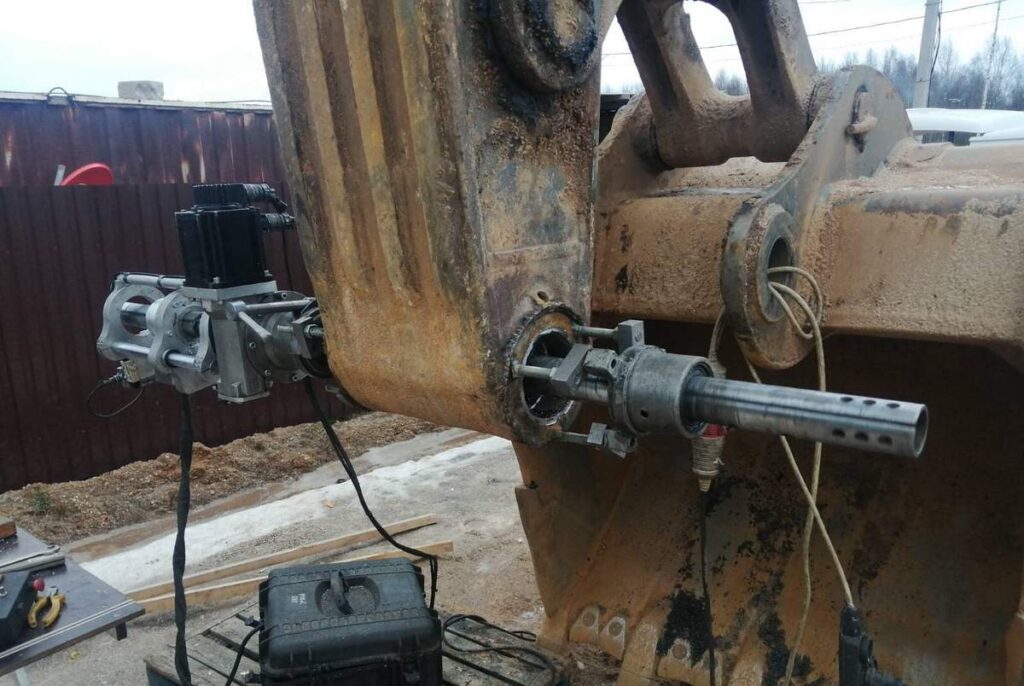

В другом случае к нам поступил ковш экскаватора с изношенными посадочными местами под пальцы. При восстановлении отверстий ковша экскаватора мы изучили конструкторскую документацию, установили мобильно-расточной станок, обработали отверстия под наплавку, восстановили металл специально подобранным материалом и затем снова расточили посадки до требуемых размеров.
Не всегда оптимально восстанавливать отверстие только наплавкой. Если повреждена геометрия рычага, есть вмятины, забоины, выступающий металл по краям или разрушения вокруг отверстий, может потребоваться завтуливание.

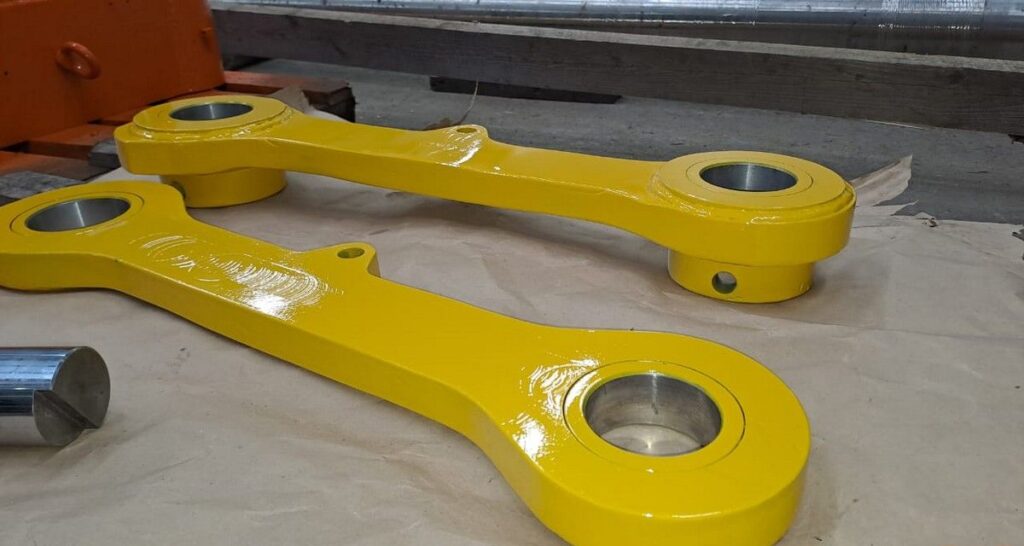

Такой вариант применяли при ремонте рычагов ковша экскаватора. На рычагах трапеции были вмятины, забоины и выступающий металл, а отверстия под пальцы и стопор имели разрушения примерно на 5 мм сверх номинального диаметра. Сначала мы фрезеровали торцевые поверхности, чтобы убрать лишний металл и создать технологическую базу. Затем расточили отверстия, изготовили четыре ремонтные втулки и установили их с жидким азотом. После сварочных операций выполнили повторную обработку до требуемого размера.
Завтуливание удобно, когда нужно восстановить посадку, усилить повреждённую зону и получить стабильную поверхность под дальнейшую эксплуатацию.
Если повреждена рукоять или стрела, расточка часто становится только частью ремонта. Сначала приходится восстанавливать силовую конструкцию: менять участки металла, изготавливать вставки, усиливать короб, проверять сварные швы. Только после этого можно точно обработать посадочные места.

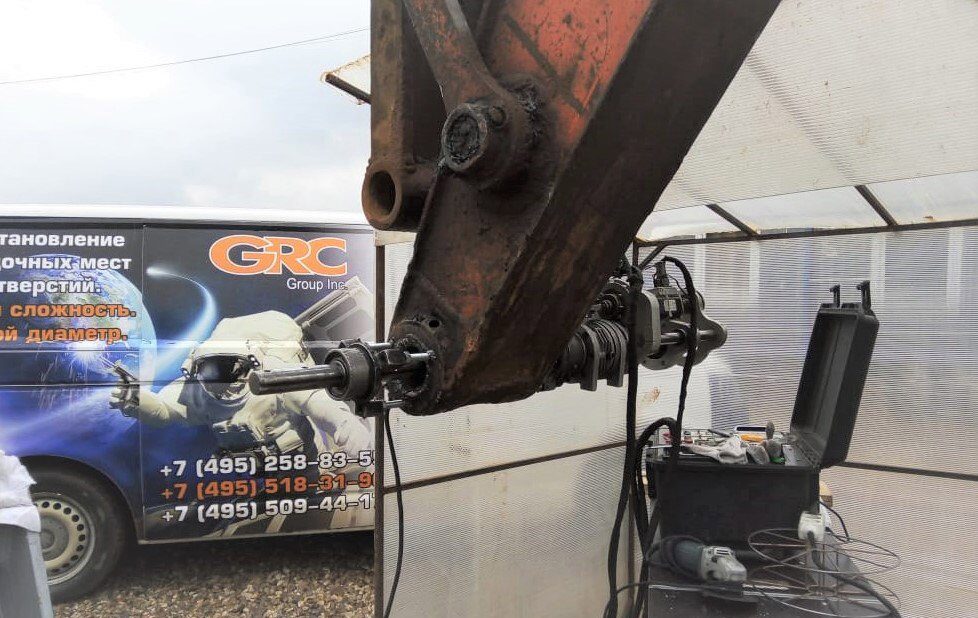

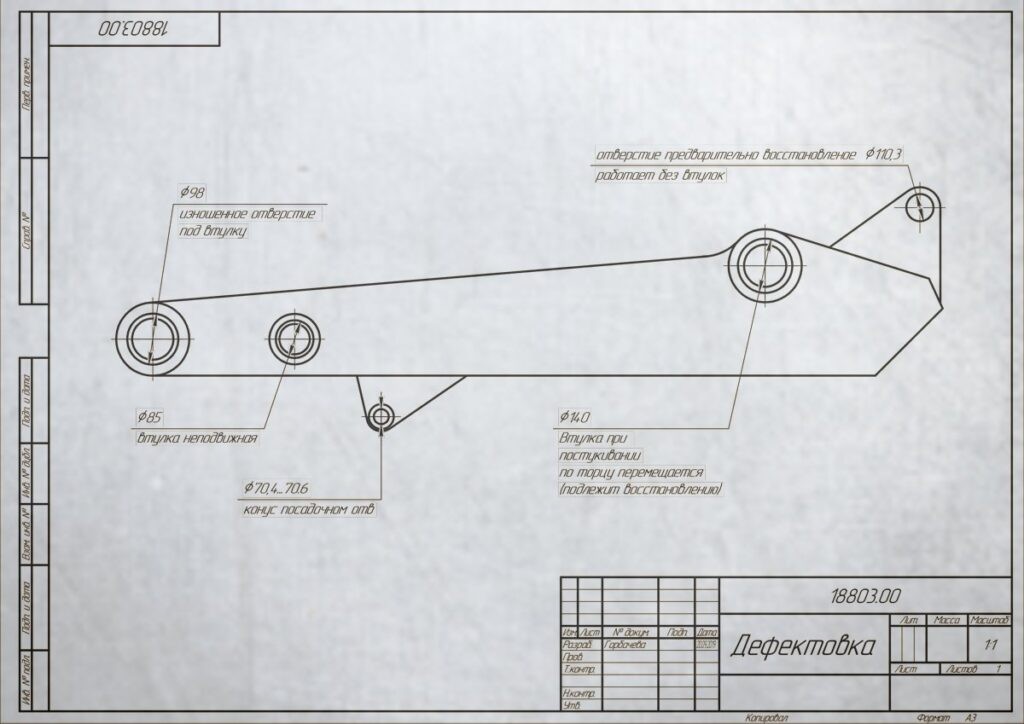

При ремонте рукояти ковша гусеничного экскаватора Hitachi ZX470 во время дефектовки обнаружили разрыв каркаса и эллипсность четырёх посадочных мест. Мы провели входной контроль, сняли замеры, частично демонтировали листы в дефектной зоне, изготовили новые элементы и усиливающие детали, а затем восстановили оси креплений под пальцы и втулки мобильным расточным станком.

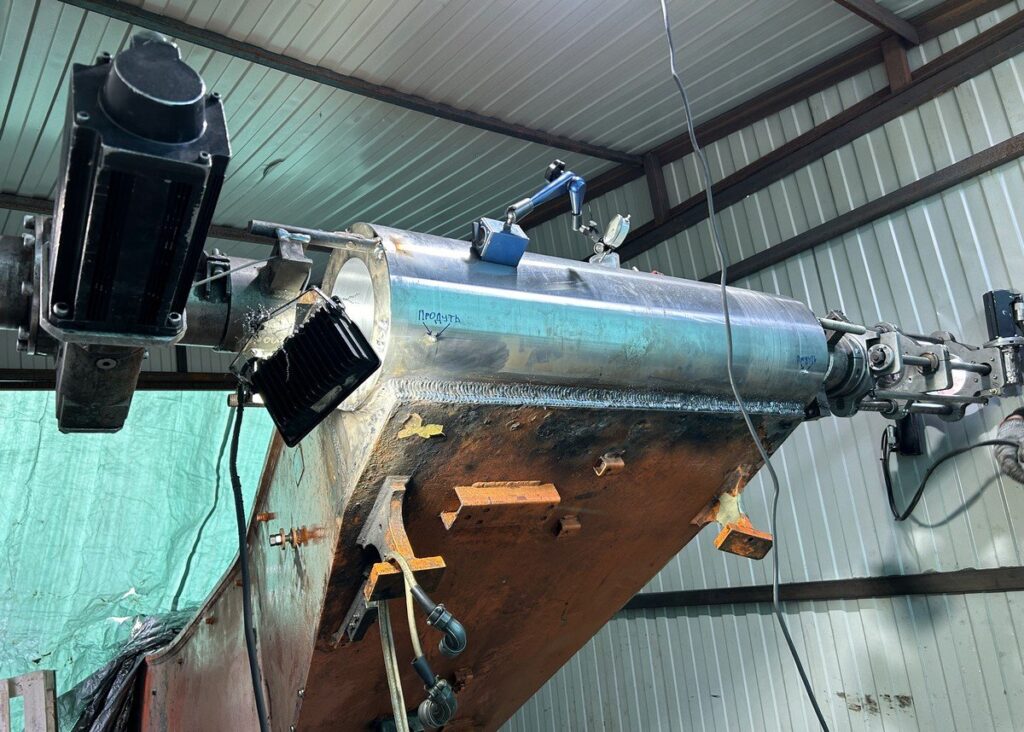

Более сложный пример — восстановление проушин экскаватора Hitachi ZX 870, который устанавливается на земснаряд. На стреле были полностью оборваны корневые проушины. В этом случае сначала потребовалась конструкторская проработка, изготовление вставки и втулок, монтаж новых элементов на стрелу, а уже затем выставление мобильно-расточного станка и расточка посадочного места в проектные размеры.
У экскаваторов-погрузчиков часто изнашиваются поворотные и сдвижные каретки задней стрелы. Здесь важно восстановить несколько отверстий по одной оси, иначе палец будет входить с перекосом, а нагрузка снова начнёт разбивать посадки.
При мобильной расточке и восстановлении отверстий поворотной каретки стрелы экскаватора-погрузчика John Deere нужно было восстановить две группы посадочных мест: четыре отверстия оси сочленения с опорной кареткой и четыре отверстия оси сочленения с задней стрелой. Мы установили центрирующую оснастку, расточили изношенные отверстия в больший диаметр, устранили эллипсность, наплавили металл в автоматическом и ручном режиме, затем соосно обработали все отверстия в заводские размеры под новые крепёжные пальцы.
Похожая логика используется и для крепления «ковш — рукоять». На экскаваторе Volvo EC 350DL мы восстанавливали отверстие крепления диаметром 135 мм прямо на карьере. Сначала расточили изношенное отверстие, затем наплавили металл в меньший диаметр и выполнили чистовую обработку в заводской размер под новые втулки и палец.
Для предварительного расчёта по расточке отверстий экскаватора желательно прислать:
Если точных размеров пока нет, можно начать с фотографий и описания проблемы: «палец болтается», «втулку провернуло», «отверстие ушло в эллипс», «оторвало проушину», «после замены пальца люфт остался». По этим признакам мы подскажем, какие данные нужны для выбора технологии.
Расточка отверстий экскаватора нужна, когда посадочные места под пальцы и втулки потеряли форму, стали овальными или перестали держать новую втулку. Мы восстанавливаем такие узлы мобильными расточными станками и на производственной базе: обрабатываем ковши, рукояти, стрелы, каретки, рычаги трапеции и крепления гидроцилиндров.
В зависимости от дефекта применяем расточку в ремонтный размер, наплавку с чистовой обработкой или завтуливание. Такой подход позволяет вернуть посадкам круглость, соосность и рабочий размер, чтобы палец и втулка снова работали как правильное шарнирное соединение.
