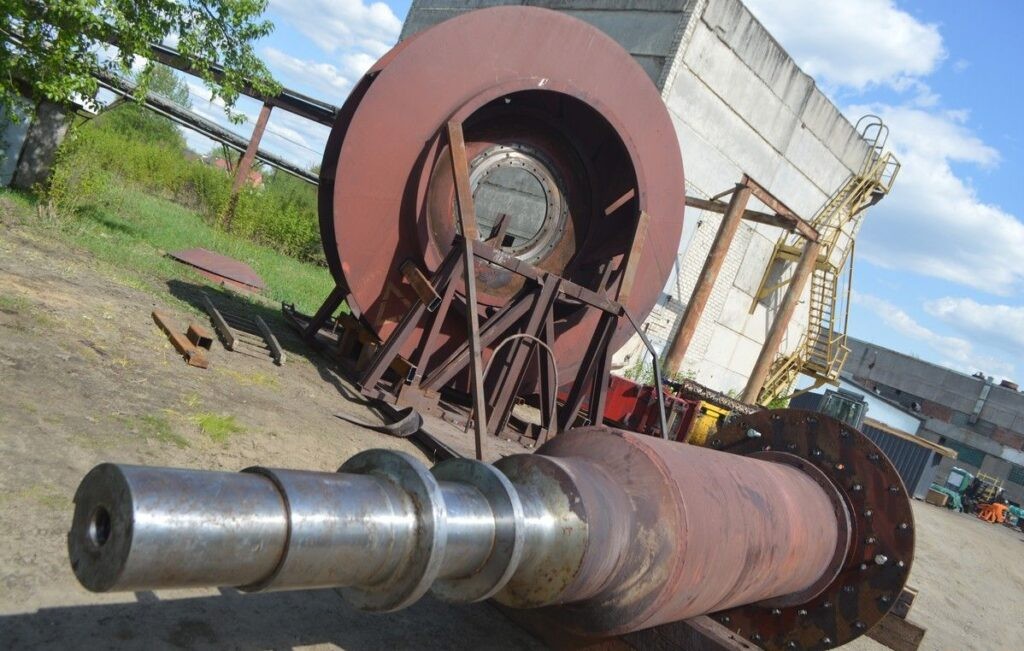

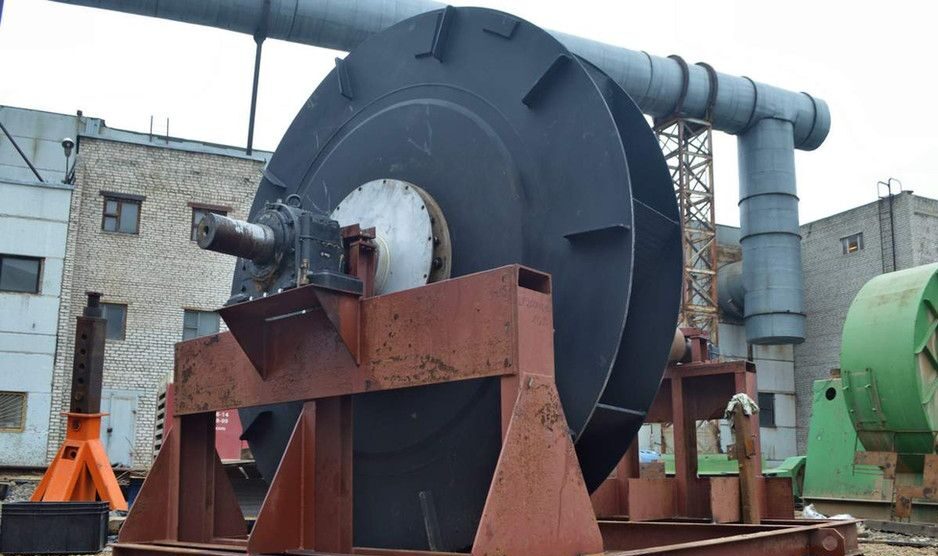

Дымосос отбалансировали, подшипники заменили, центровку проверили, но вибрация возвращается после запуска? Значит, причина может быть не в остаточном дисбалансе, а в механике узла: изношенной шейке вала, прослабленной посадке ступицы, разбитом шпоночном пазе, биении ротора, трещине или повреждении рабочего колеса.
Балансировка устраняет неравномерное распределение массы. Но если рабочее колесо сидит на повреждённой посадке, вал имеет биение, подшипник установлен на изношенную шейку или ступица работает с микроперемещением, вибрация может вернуться сразу после пуска.
На практике это выглядит так: агрегат запускают, вибрация сначала находится в допустимом диапазоне, затем растёт при нагреве, изменении нагрузки или выходе на рабочий режим. Иногда после остановки и повторного запуска картина меняется. В такой ситуации нужно проверять не только «сколько груза добавить на колесо», а всю механическую цепочку: вал, ступицу, подшипниковые узлы, муфту, шпоночное соединение и состояние рабочего колеса.
Особенно это важно для тягодутьевых машин, которые работают с горячей, запылённой или абразивной средой. У дымососов нагрузка идёт не только от вращения, но и от температуры, пыли, налипания, износа лопаток, перепадов давления и возможных ударов посторонних предметов.
| Что проверить | Как проявляется проблема | Что может потребоваться |
|---|---|---|
| Шейка вала под подшипник | Подшипник греется, проворачивается, посадка не держит размер | Наплавка и проточка шейки |
| Посадка ступицы рабочего колеса | Вибрация возвращается после балансировки, может расти при нагреве | Проверка посадки, ремонт отверстия или замена вала |
| Шпоночный паз | Появляется люфт, ступица получает микроперемещение | Восстановление паза или изготовление нового вала |
| Биение вала | Ротор работает с переменным зазором, вибрация зависит от оборотов | Проверка биения, правка или замена детали |
| Трещины в колесе или ступице | Балансировка даёт нестабильный результат | Дефектоскопия, ремонт или изготовление нового узла |
| Износ лопаток и защитных элементов | Колесо теряет массу неравномерно, нарушается аэродинамика | Ремонт лопаток, усиление, бронирование, балансировка |
| Посадочные места в корпусах подшипников | Подшипник установлен с перекосом или без нужной плотности | Расточка, наплавка, восстановление посадок |
Такая проверка особенно важна после аварийной остановки. Если в улиту попал посторонний предмет, разрушились подшипники или рабочее колесо получило удар, балансировка должна идти только после дефектовки механики. Иначе можно временно снизить вибрацию, но не убрать причину.

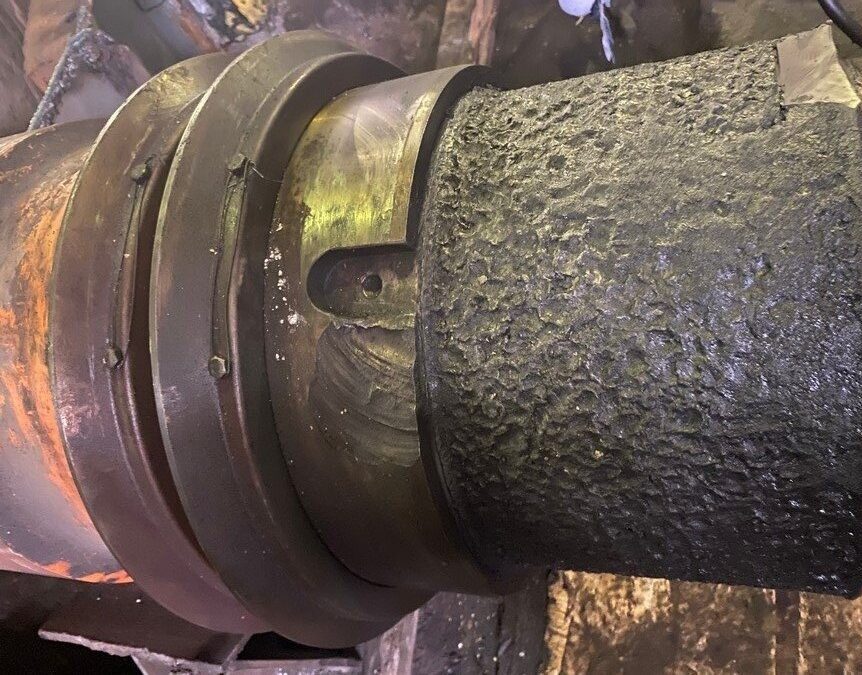

Одна из частых причин нестабильной работы дымососа или вентилятора — изношенная посадка под подшипник. Если диаметр уменьшился, появились задиры или подшипник начал проворачиваться, узел перестаёт держать правильную геометрию.

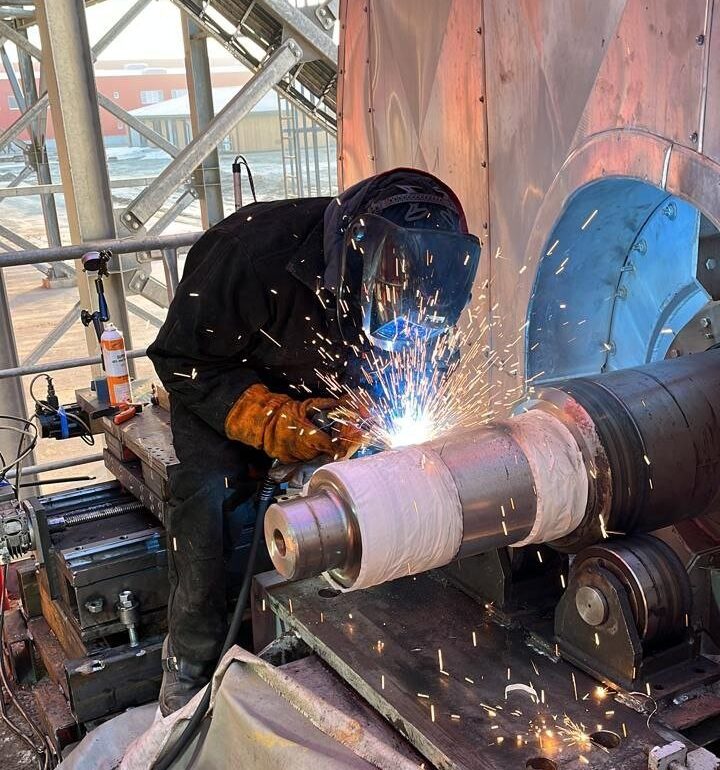

В проекте по восстановлению шейки промышленного вентилятора без демонтажа на роторе рабочего колеса износилось посадочное место под подшипник. Мы выехали на объект, изготовили технологическую оснастку, установили мобильный станок, подготовили повреждённую поверхность под наплавку, восстановили металл и проточили посадочное место в проектный размер.
Похожая задача была при мобильном восстановлении шейки ротора вытяжного вентилятора ВЦД: после заклинивания подшипника требовалось восстановить посадочное место Ø400 мм. Для ремонта изготовили специальный люнет, организовали вращение ротора, наплавили повреждённую зону и обработали шейку мобильным станком.

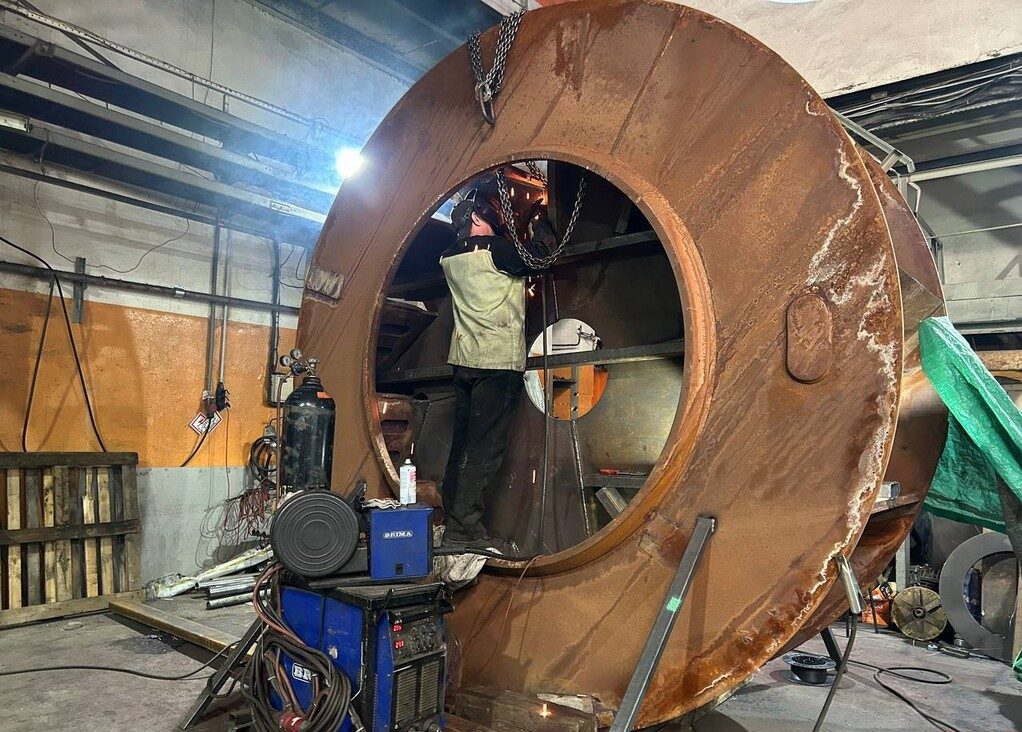

Иногда вибрация связана не с валом, а с рабочим колесом. Дымосос работает в пыльной, абразивной или горячей среде, поэтому страдают лопатки, коренной диск, защитные элементы и посадочное отверстие под вал.

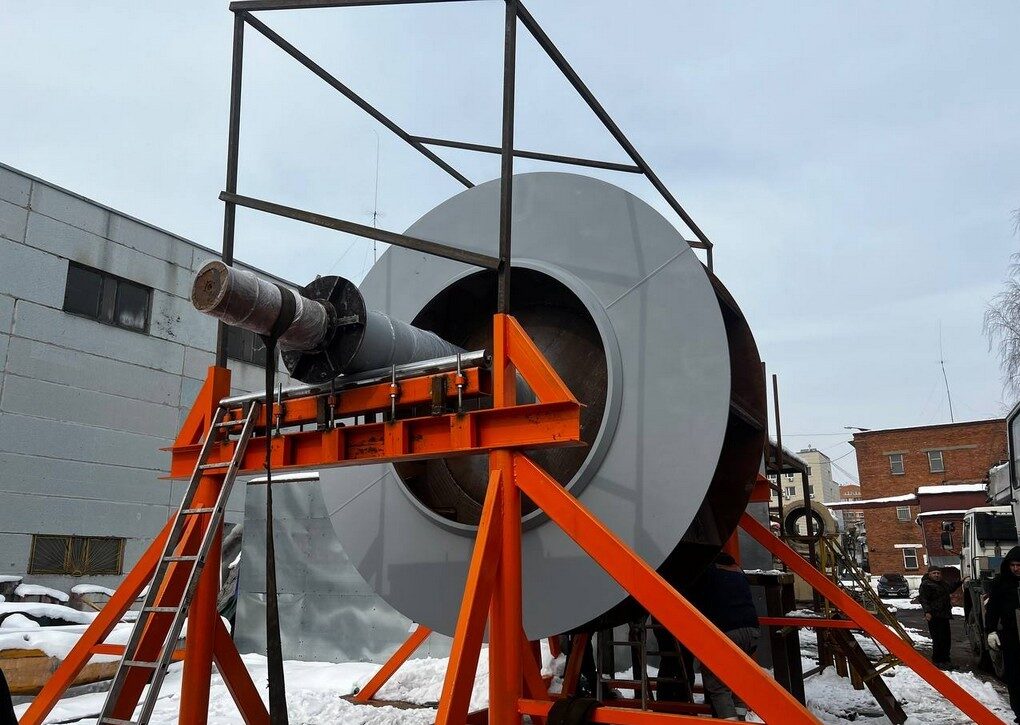

При ремонте рабочего колеса дымососа JL01-GQ041 крыльчатка была сильно повреждена металлизированной пылью: разрушились почти все лопасти, остались боковина и фрагменты. Восстановление включало демонтаж вала, ремонт лопастей, расточку отверстия на коренном диске под посадку вала, сборку, усиление конструкции, бронирование и статическую балансировку. Общий вес рабочего колеса составлял 19 тонн.

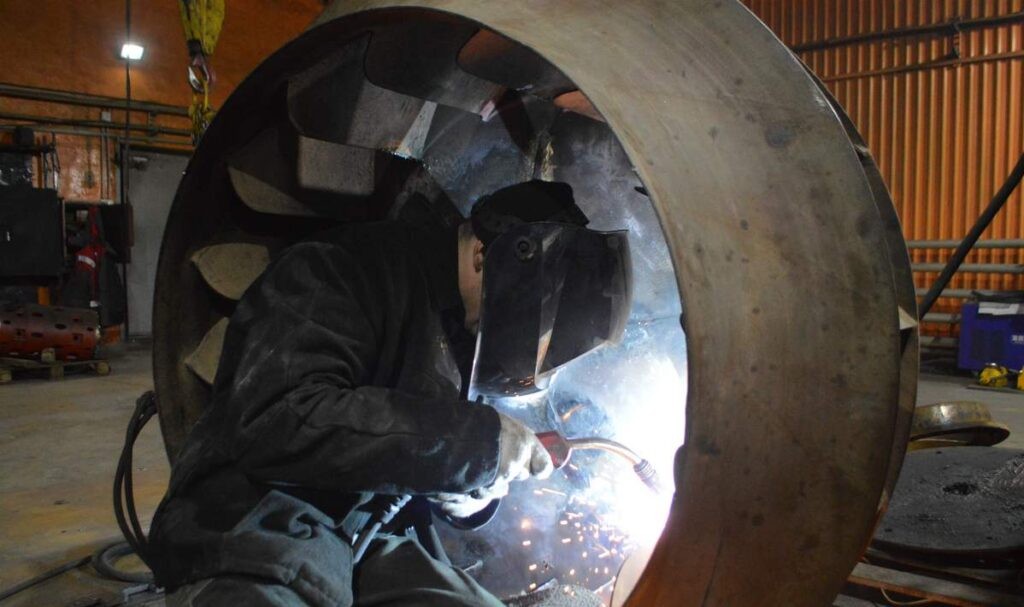

В другом проекте по ремонту колеса вентилятора дымососа заказчик обратился из-за сильной вибрации крыльчатки. Оборудование работало при температуре до 200 °C и 1500 об/мин. Перед ремонтом мы выпрессовали вал, проверили его на биение и провели цветовую дефектоскопию. По результатам восстановили повреждённые участки наплавкой, изготовили новый вал, выполнили шпоночные пазы, запрессовали узел.
Эти примеры показывают, почему нельзя ограничиваться балансировкой. Если колесо деформировано, лопатки разрушены, ступица имеет трещину или посадка под вал уже не держит размер, балансировочный груз не восстановит геометрию узла.
Шпоночное соединение передаёт крутящий момент от вала к ступице. Если паз разбит, шпонка смята или посадка ослабла, ступица может получать микроперемещения. Вибрация в таком случае похожа на дисбаланс, но причина другая: рабочее колесо уже не сидит на валу как единый жёсткий узел.

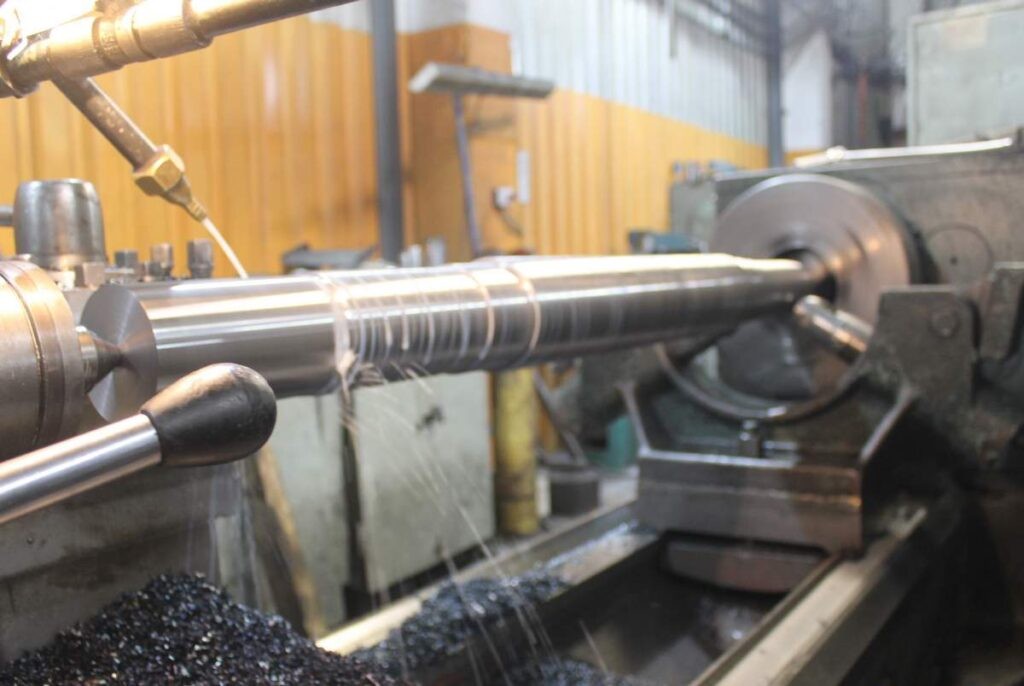

При изготовлении вала крыльчатки дымососа старый вал оказался непригоден к эксплуатации: на посадке был механический износ, подшипники разрушились. Мы изготовили новый узел, выполнили шпоночный паз, расточили отверстие в крыльчатке, запрессовали его, заменили подшипники и только после этого выполнили балансировку.
Если вал длинный, тяжёлый или имеет несколько ответственных посадок, его ремонт требует отдельной технологии.

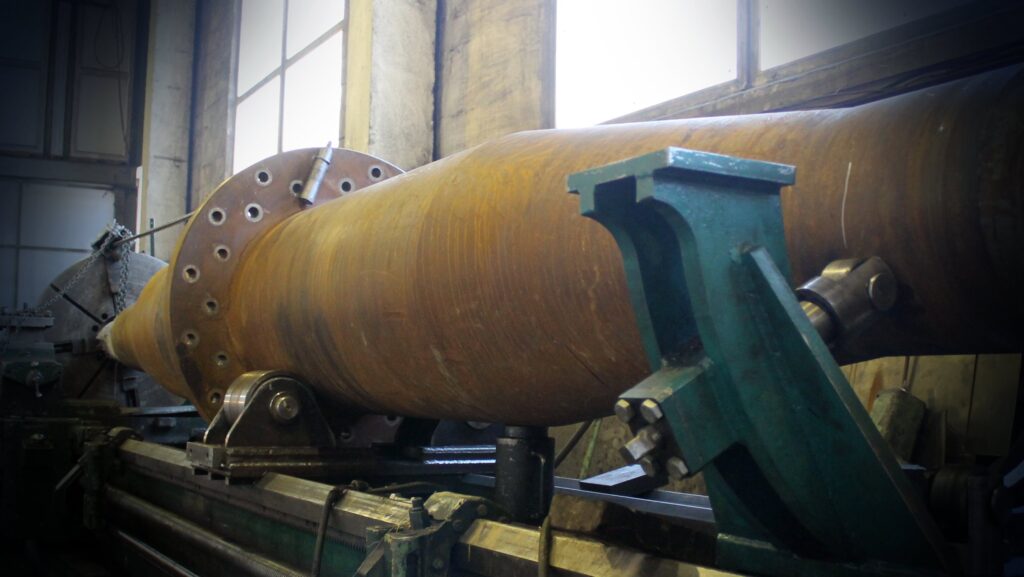

При восстановлении шейки вала центробежного вентилятора DHRV 71N-2500/K сложность была в габаритах детали: длина вала составляла 6624 мм, масса — 11 тонн. Мы доработали токарный станок, изготовили оснастку, восстановили посадку под подшипник, выполнили бандажирование, проточили хвостовик, нарезали резьбу под стопорную гайку и мобильным станком изготовили шпоночный паз.
Такой ремонт нужен, когда вал ещё можно восстановить, но узел уже не работает корректно с новой подшипниковой группой. Если посадочная шейка прослаблена, подшипник не будет держать положение. Если хвостовик повреждён, нарушается сборка ступицы или муфты. Если шпоночный паз разбит, передача момента идёт с ударом.
Перед повторной балансировкой дымососа стоит пройти не только по вибродиагностике, но и по механике узла.
Проверить нужно:

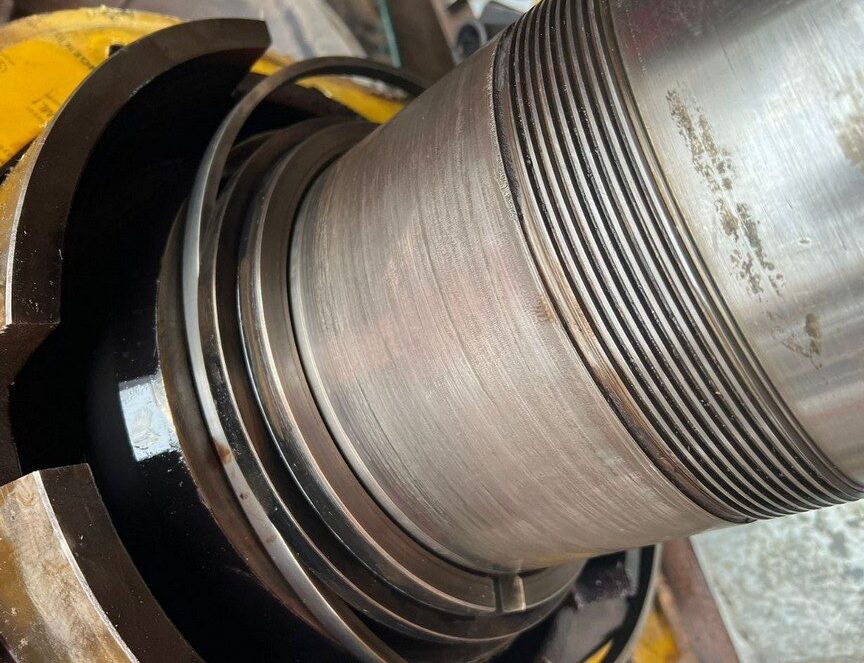

Если вибрация появляется только после нагрева, важно проверить детали, которые меняют состояние при температурном расширении: ступицу, посадку колеса, трещины, зоны сварки, зазоры и сопряжения.

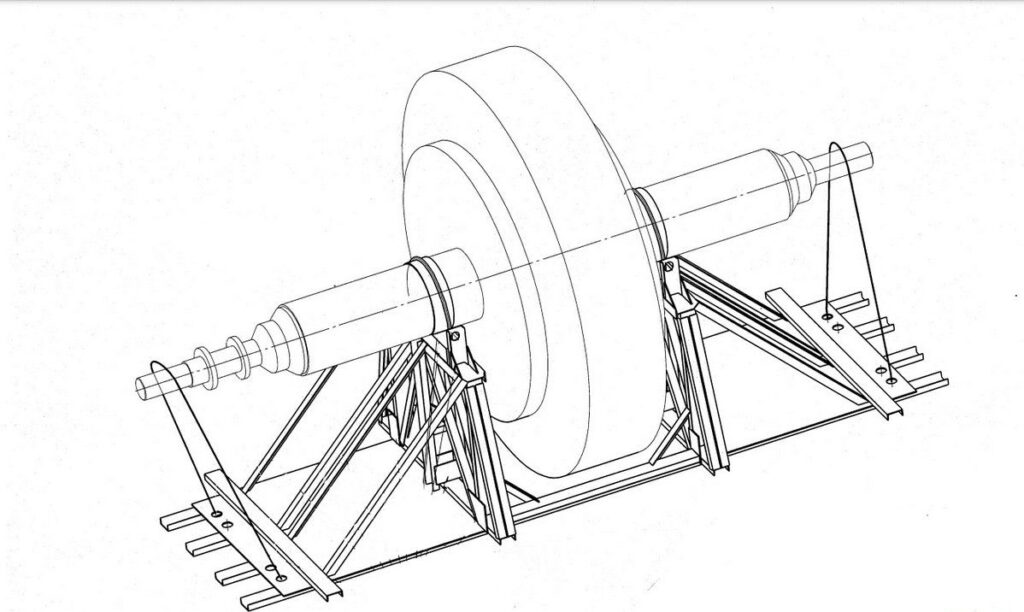

Мы начинаем с дефектовки. Изучаем, при каких условиях появляется вибрация: на холостом ходу, под нагрузкой, после нагрева, после останова или сразу при пуске. Затем проверяем фактическое состояние деталей: вал, шейки, рабочее колесо, посадочные отверстия, шпоночные пазы, подшипниковые узлы и сопрягаемые поверхности.
После этого выбираем технологию. В зависимости от дефекта можем выполнить:
Главный принцип — сначала вернуть узлу правильную геометрию, а потом балансировать. Если оставить износ, трещину или ослабленную посадку, вибрация может вернуться после первого же выхода на рабочий режим.
Для оценки ремонта дымососа или тягодутьевой машины желательно прислать:
Если точных данных пока нет, можно начать с симптома: «вибрация растёт после нагрева», «после замены подшипников стало хуже», «балансировка помогла ненадолго», «ступица греется», «рабочее колесо задевает улиту», «разрушило подшипник». По этим признакам мы подскажем, какие элементы нужно проверить в первую очередь.
Если дымосос снова уходит в аварию по вибрации после замены подшипников и балансировки, проблему нужно искать не только в массе рабочего колеса. Часто причина находится в механике: посадке подшипника на валу, ступице, шпоночном пазе, биении, трещине, износе лопаток или деформации рабочего колеса.
GRC выполняет комплексный ремонт таких узлов: восстанавливаем шейки валов, ремонтируем посадочные места, изготавливаем новые валы, обрабатываем отверстия в крыльчатках, восстанавливаем шпоночные пазы, ремонтируем рабочие колёса и выполняем балансировку после механической обработки. Такой подход помогает устранить не только саму вибрацию, но и причину, из-за которой она возвращается.
