Когда фланцевое соединение теряет плоскостность, повреждается канавка под уплотнение или после сварки появляется коробление, оборудование не всегда можно разобрать и отправить в цех. Особенно если речь идёт о крупногабаритном корпусе, реакторе, печи, дымовой трубе, строительной ферме, крышке теплообменника или поворотном узле. В таких случаях применяют мобильные станки для обработки фланцев: оборудование доставляют к детали, выставляют по базам и выполняют мехобработку прямо на объекте заказчика. В статье разберём, какие типы портативных станков используют для обработки, какие операции можно выполнить с одной установки и чем отличаются решения GRC.
Мобильные станки используют не только для трубных фланцев. Они подходят для кольцевых, торцевых и сопрягаемых поверхностей, где важны плоскостность, параллельность, соосность и качество контакта.
С их помощью можно восстанавливать:
Такая обработка нужна при неплоскостности, коррозии, забоинах, повреждении канавки под уплотнение, износе соединения типа шип-паз, деформации после сварки, сорванной резьбе или нарушении параллельности сопрягаемых поверхностей.
Подбор оборудования зависит от диаметра, формы фланца, доступа, требуемой точности и набора операций. В GRC для таких задач применяются мобильные фрезерные и шлифовальные станки собственной разработки.

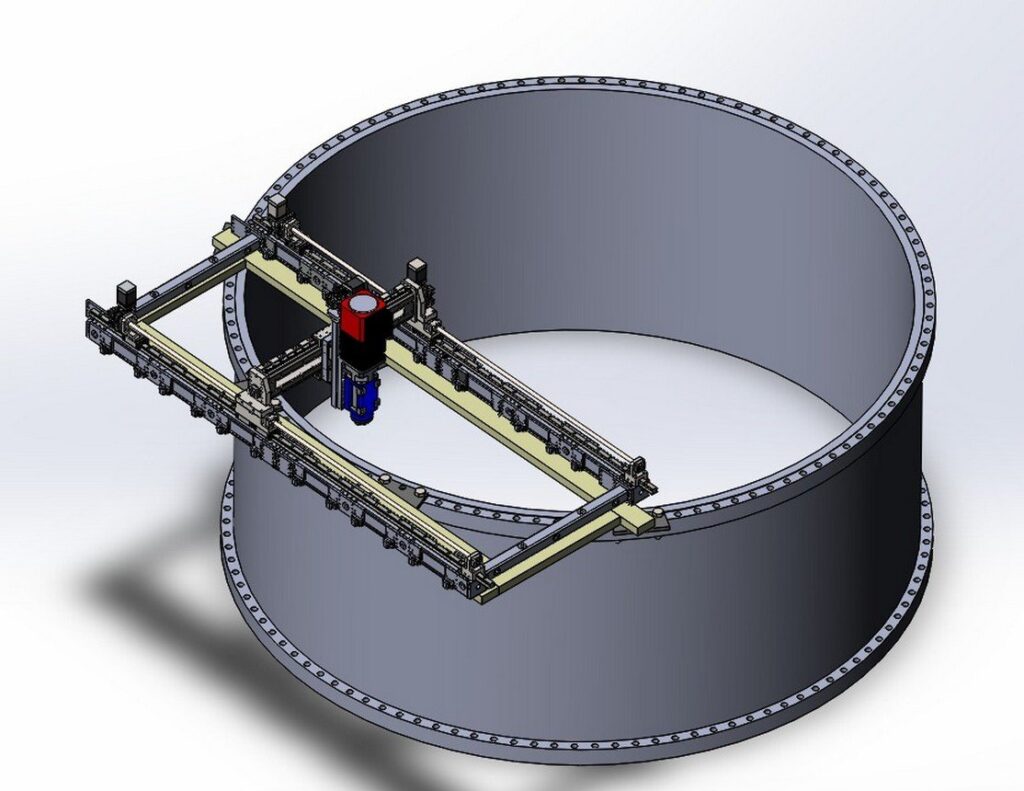

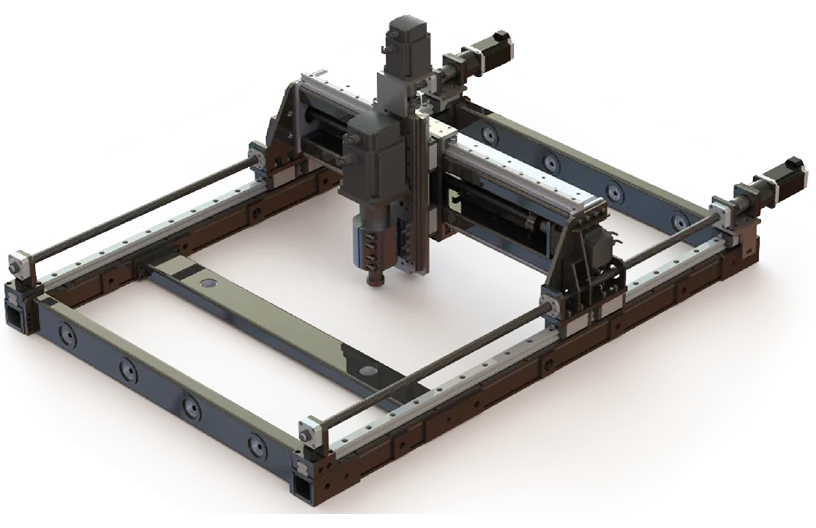

Портальные мобильные фрезерные станки используют для обработки крупных фланцев, широких плоскостей, крышек, корпусов, рам, балок и поворотных платформ. Такая схема даёт жёсткость и позволяет работать с большими поверхностями. В парке GRC есть трёхосевые мобильные фрезерные станки с ЧПУ, разные конфигурации порталов и управляющих пультов.

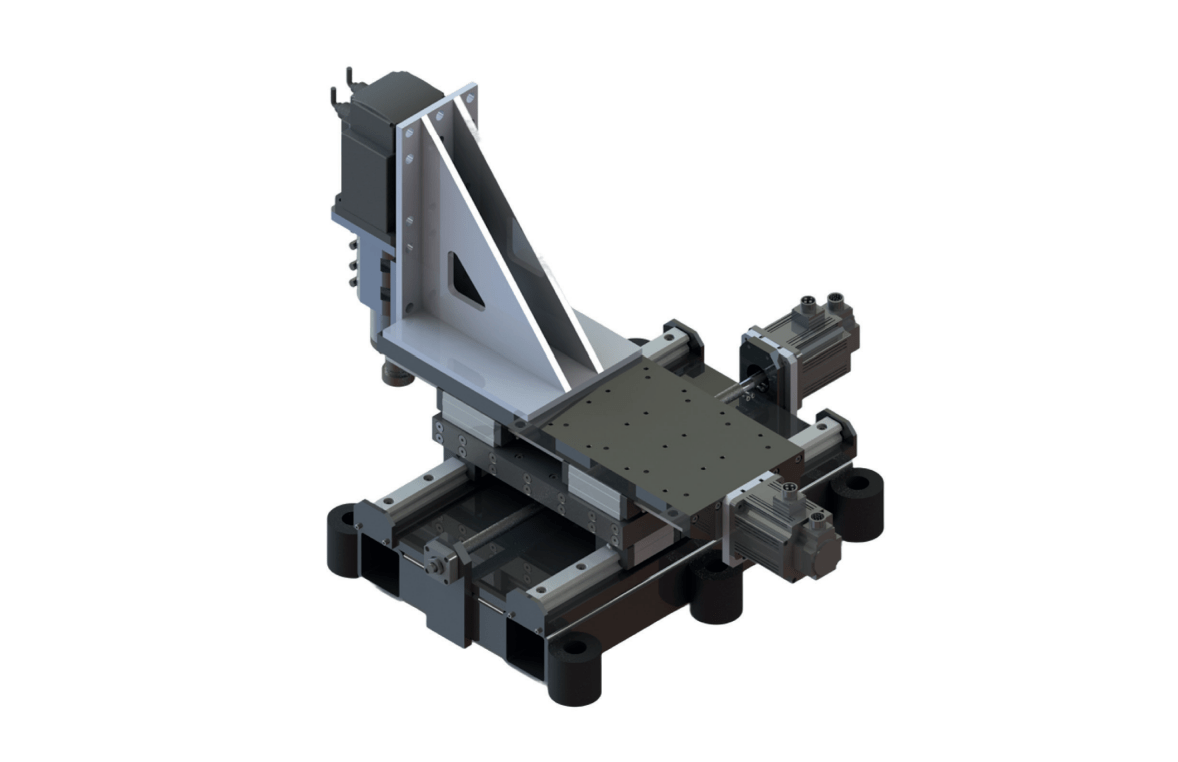

Консольные мобильные фрезерные станки легче и компактнее портальных. Их применяют там, где ограничен доступ или нужно обработать локальную зону: участок фланца, бортик, поясок, крепёжную поверхность или место под прокладку.

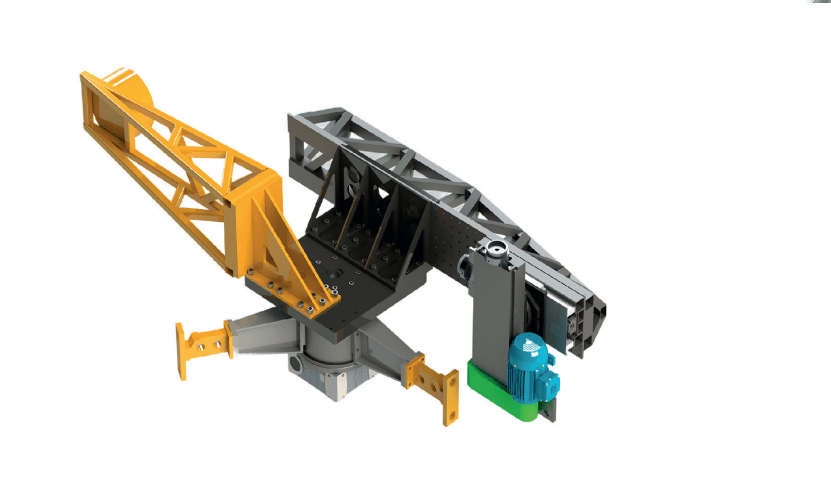

Для круговых поверхностей большого диаметра применяют мобильные орбитально-шлифовальные станки. Такой станок закрепляют на детали или специальной оснастке, после чего инструмент движется по окружности и обрабатывает фланец, фаску, коническое сопряжение или посадочную поверхность.
Орбитальная схема подходит, когда оборудование можно надёжно выставить и закрепить относительно внутреннего или наружного диаметра. Её используют для обработки крупных фланцевых и кольцевых поверхностей, где важны равномерный съём металла, качество контакта и повторение заданной геометрии.
При ремонте фланцевого соединения часто нужно восстановить не только плоскость. На одном узле могут быть повреждены зеркало фланца, канавка под уплотнение, бортик, крепёжные отверстия или резьбовые зоны.
Мобильным фрезерным станком можно выполнять:
Оборудование может работать с одной установки или переставляться по секторам и отдельным поверхностям. Это зависит от геометрии фланца, доступа и требований к точности.
GRC не ограничивается стандартным набором покупного оборудования. У нас есть собственный конструкторский отдел, производственная база, парк стационарных станков и лазерные трекеры Leica.
Это позволяет:
Для фланцевых соединений это особенно важно: поверхность должна быть не просто зачищена, а восстановлена по геометрии, которая обеспечит правильную сборку и равномерное обжатие уплотнения.

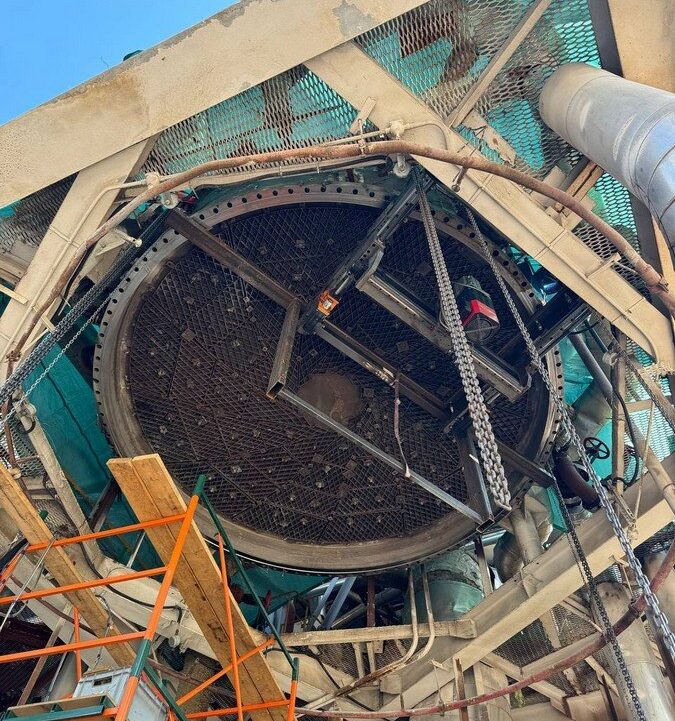

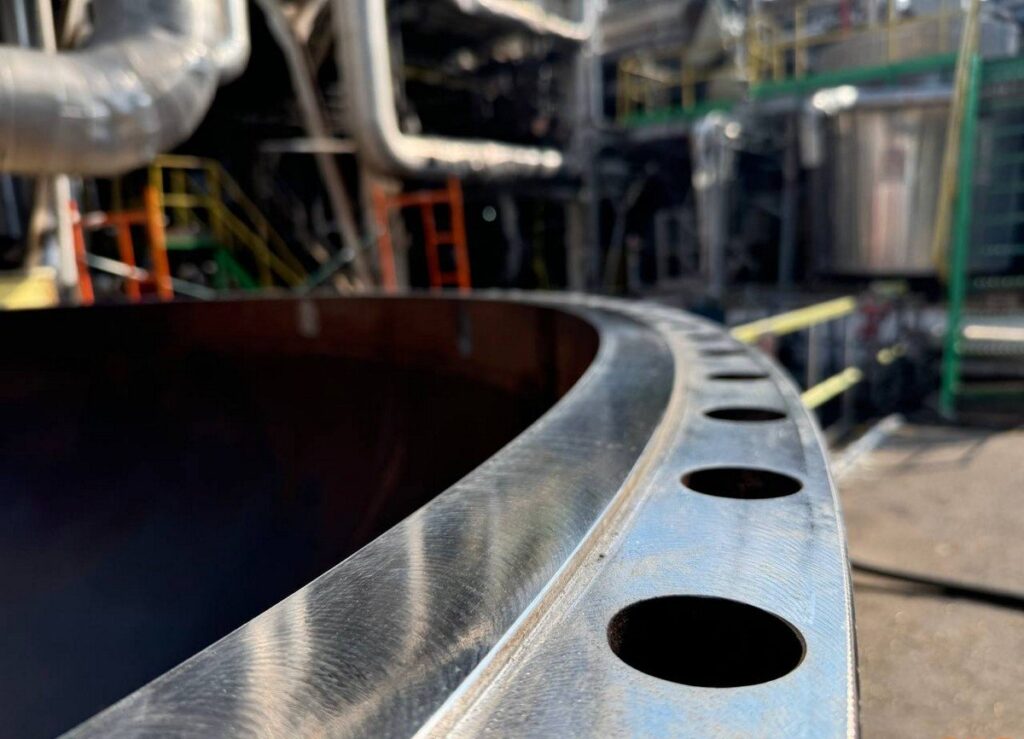

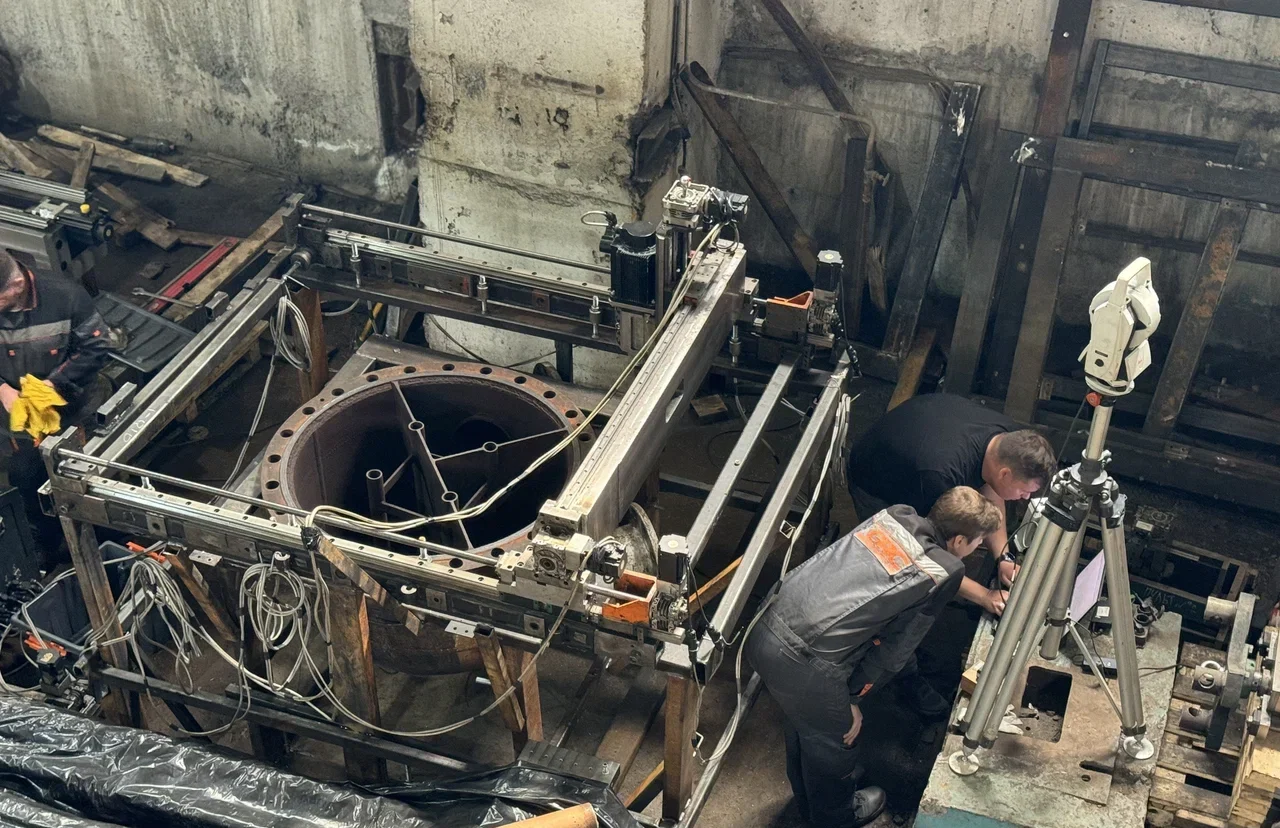

Фланец водяной камеры подогревателя низкого давления. После замены трубного пучка старая водяная камера не совпала с новой трубной доской. Мы обработали зеркало фланца и канавку под уплотнение портальным мобильным станком с ЧПУ. Выставление и контроль выполнили с применением лазерного трекера Leica.

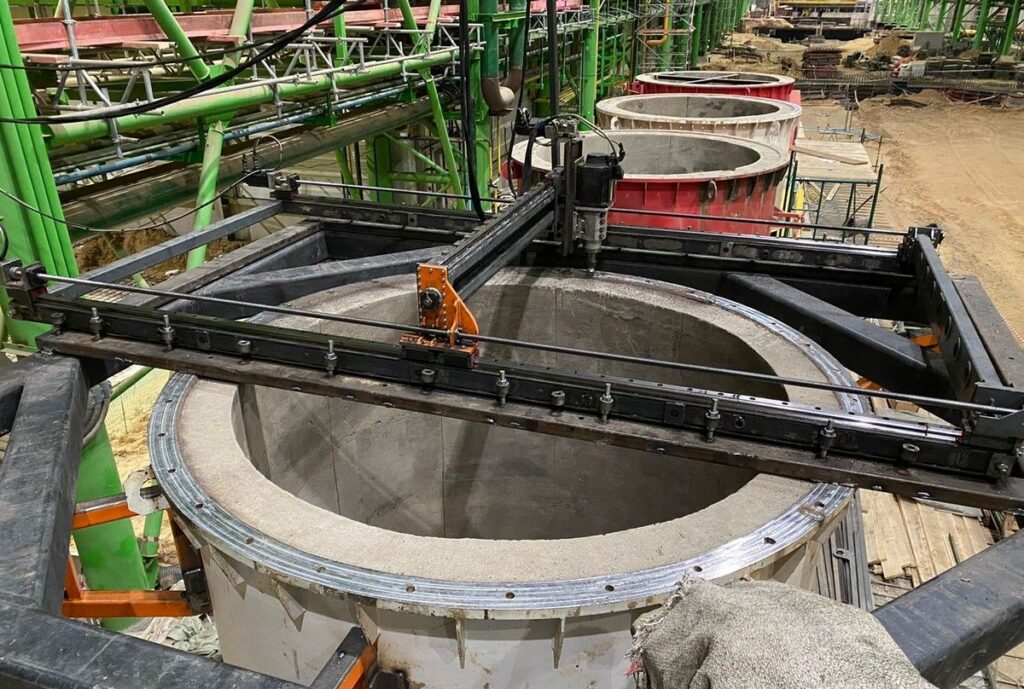

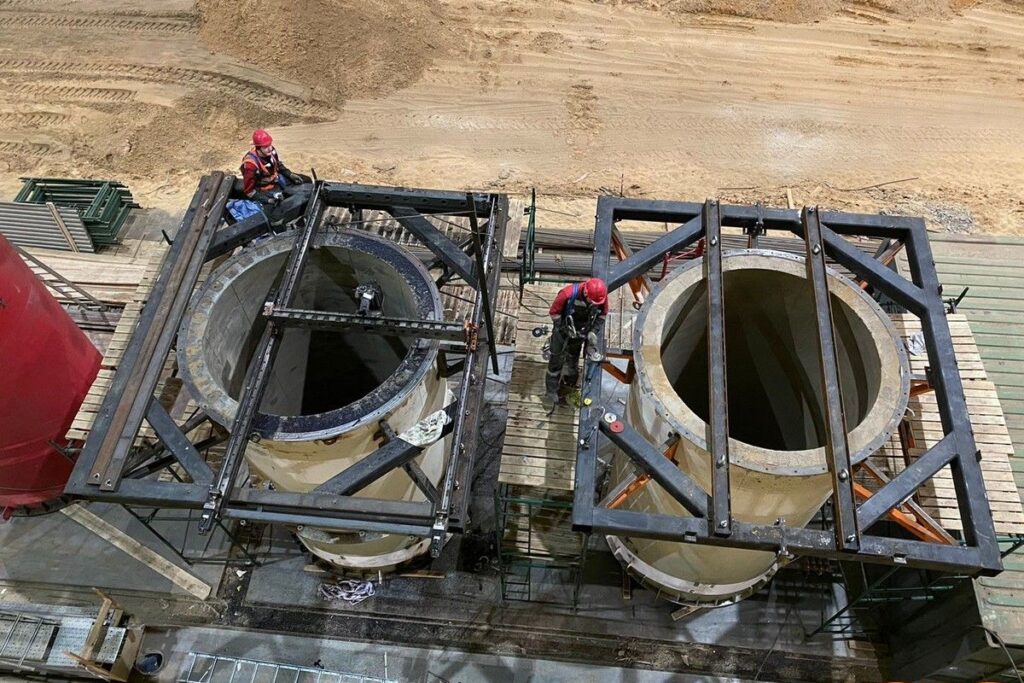

Фланцы дымовой трубы. Перед сборкой требовалось обработать фланцы на 15 царгах. После сварки появились коробления, которые могли нарушить параллельность соединения. Из-за внутренней огнеупорной футеровки выбрали мобильный фрезерный станок портального типа. Оснастку изготовили на своей производственной базе.

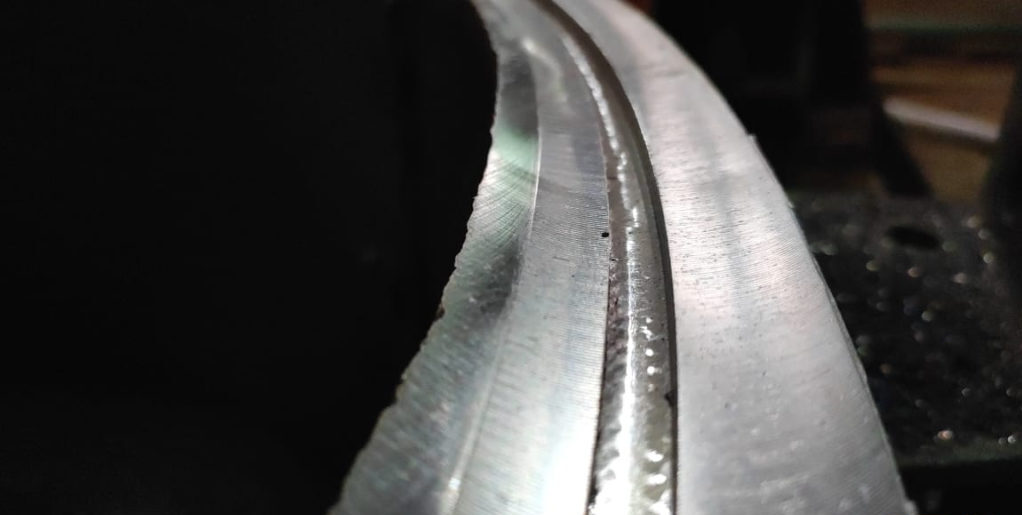

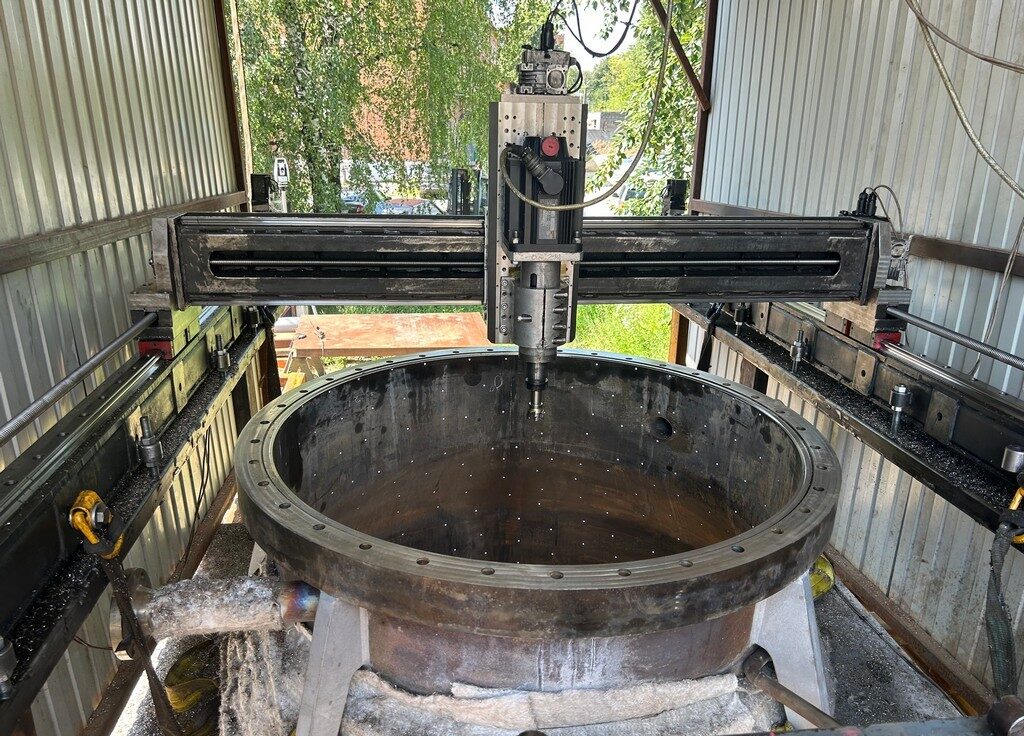

Фланцы вакуумной плавильной печи. Нужно было обработать три фланца крышек диаметрами 1200, 1210 и 980 мм. Мобильным фрезерным станком с ЧПУ вывели плоскость, восстановили круговой паз и обеспечили требуемую шероховатость.
Фланцевые соединения реактора. На реакторе деформировался бортик фланца, из-за чего крышки устанавливались с перекосом. Мы обработали поверхности сопряжения, восстановили бортик и фланцевую плоскость с применением мобильного оборудования и лазерного трекера Leica AT403.

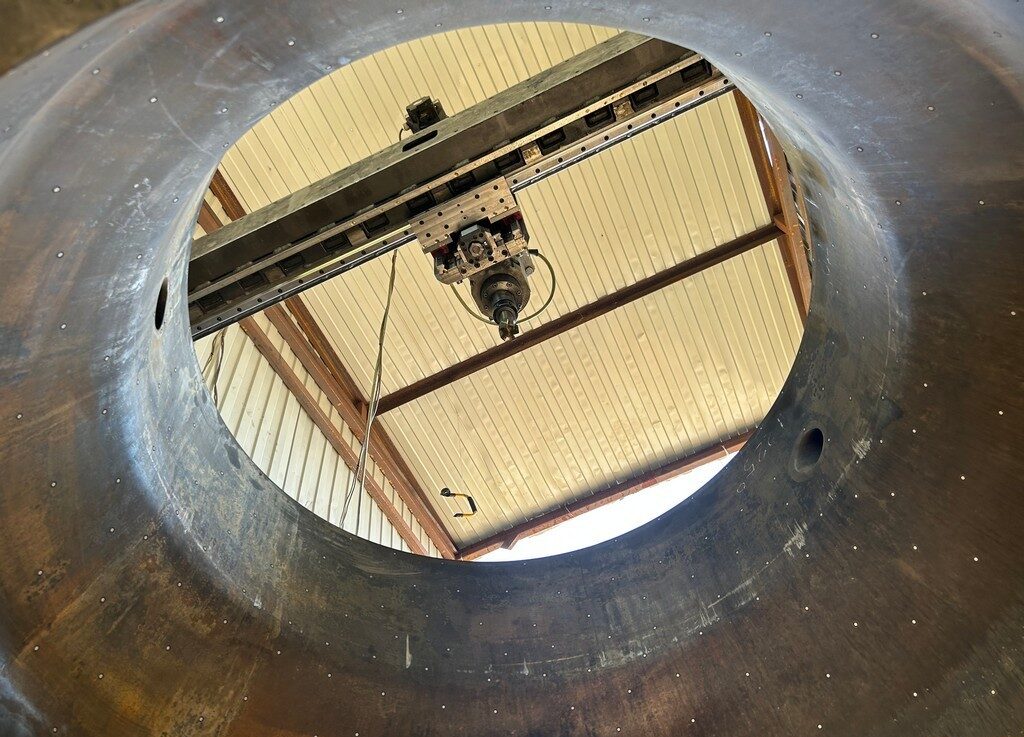

Фланцы корпуса тонкоплёночного испарителя. Одна секция корпуса была обработана на стационарном оборудовании, а вторая превысила возможности станочного парка по габаритам. Для неё применили мобильный фрезерный станок портального типа.

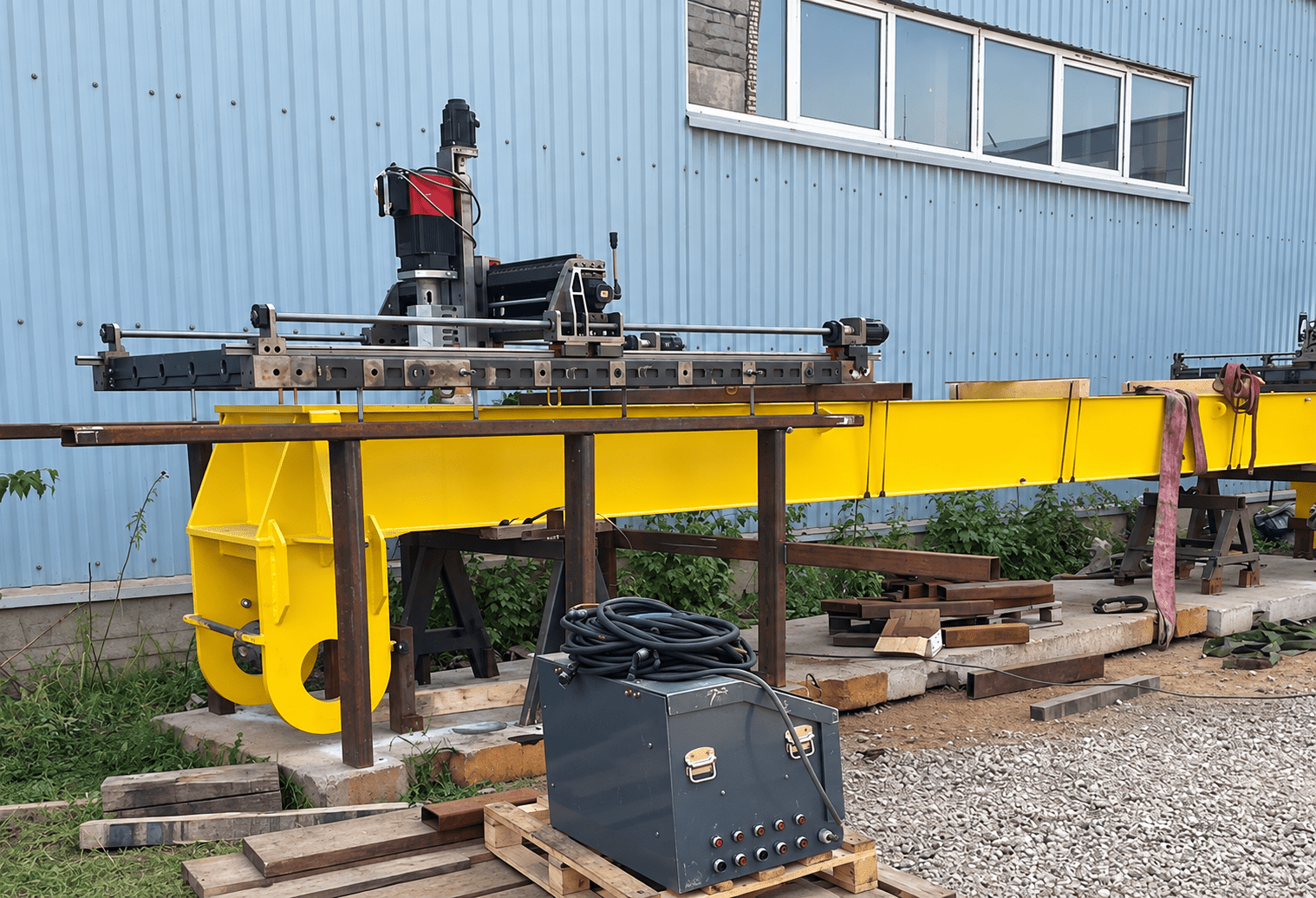

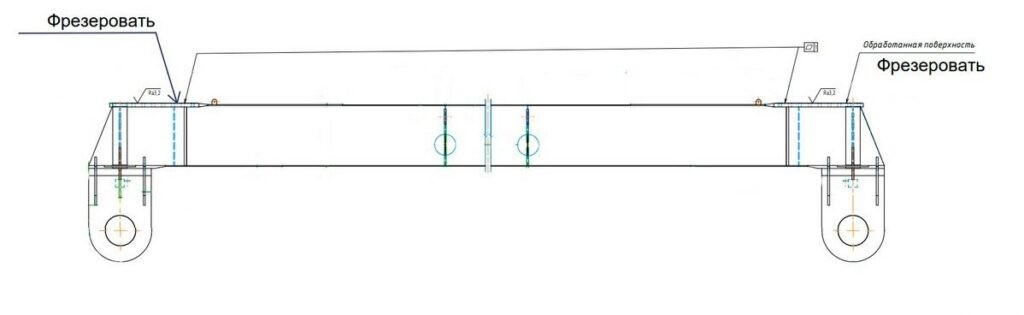

Фланцевые соединения строительных балок. Мы обрабатывали фланцы неподвижной балки и опор мобильными фрезерными станками с ЧПУ. Оборудование выставляли с применением промышленной геодезии, чтобы обеспечить плоскостность и параллельность поверхностей.

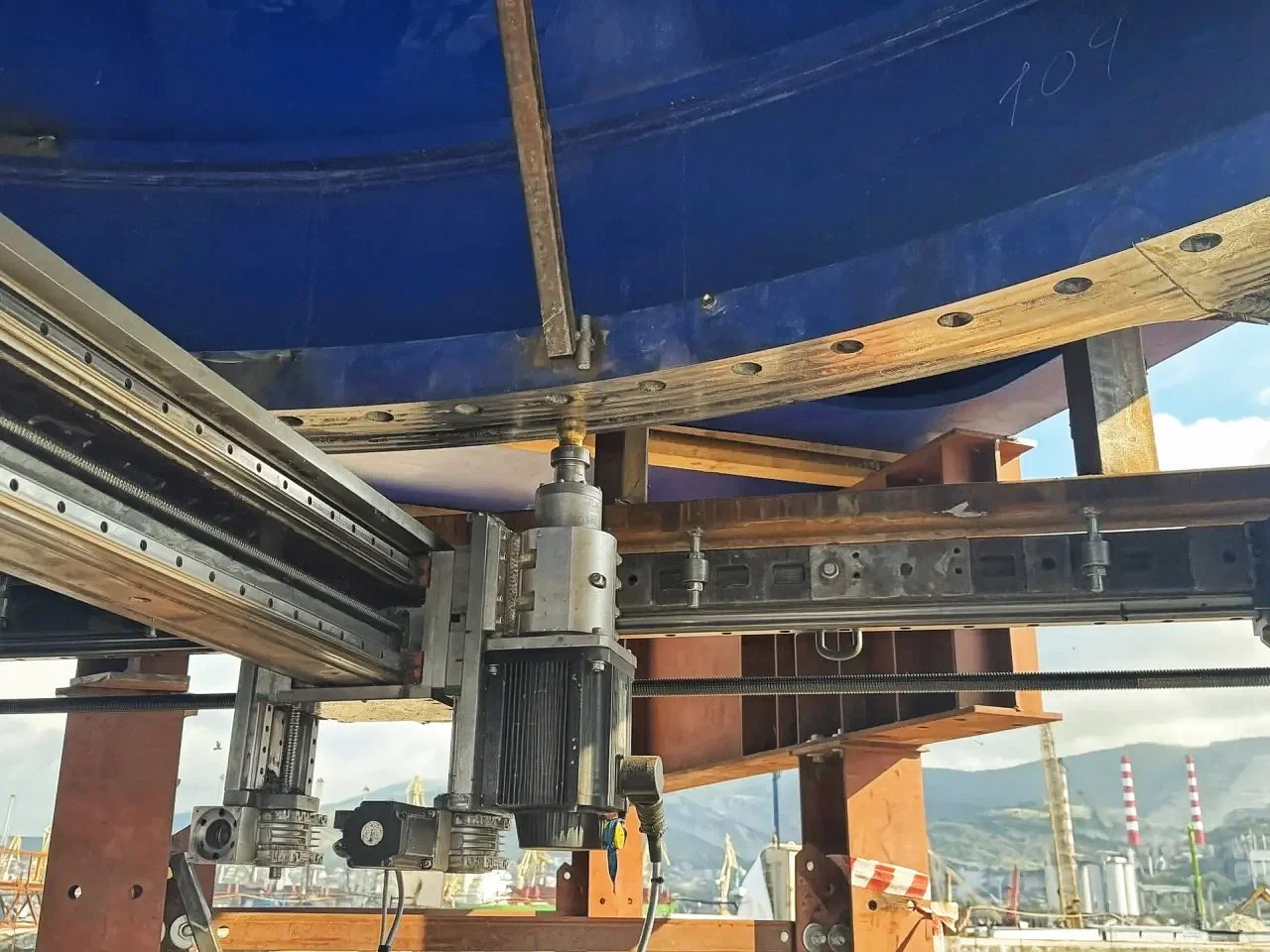

Поверхности под ОПУ. При ремонте портового перегружателя требовалось обработать два фланца диаметром 4600 мм. Работы выполняли мобильным фрезерным станком с ЧПУ на открытой монтажной площадке, контроль проводили лазерным трекером Leica.
Для подбора станка и технологии желательно прислать фото фланца, чертёж или эскиз, наружный и внутренний диаметр, ширину обрабатываемой поверхности, тип уплотнения, размеры канавки или паза, характер повреждений, требования по плоскостности и шероховатости, данные о доступе к зоне ремонта и сроки останова оборудования.
Мобильные станки для обработки фланцев позволяют восстанавливать крупногабаритные соединения без вывоза детали на стационарный станок. Их применяют на теплообменниках, реакторах, печах, корпусах, крышках, дымовых трубах, строительных балках, ОПУ и других промышленных узлах.
GRC проектирует мобильные станки и оснастку под конкретные задачи, изготавливает необходимые детали на собственной производственной базе, выставляет оборудование с применением лазерных трекеров Leica и контролирует результат после обработки.
